본질적으로, 전자빔 물리 기상 증착(E-beam PVD)은 고에너지 전자빔을 사용하여 소스 재료를 가열하고 기화시키는 고진공 공정입니다. 이 증기는 진공을 통해 이동하여 더 차가운 기판에 응축되어 얇고 정밀하게 제어된 막을 형성합니다. 전체 공정은 컴퓨터로 관리되어 막 두께, 균일성 및 재료 특성을 제어합니다.
전자빔 증착의 핵심 원리는 매우 작은 영역에 엄청난 에너지를 전달하는 능력입니다. 이를 통해 매우 높은 융점을 가진 재료도 기화시킬 수 있어 다른 방법으로는 달성하기 어려운 수준의 재료 다용성과 순도를 제공합니다.

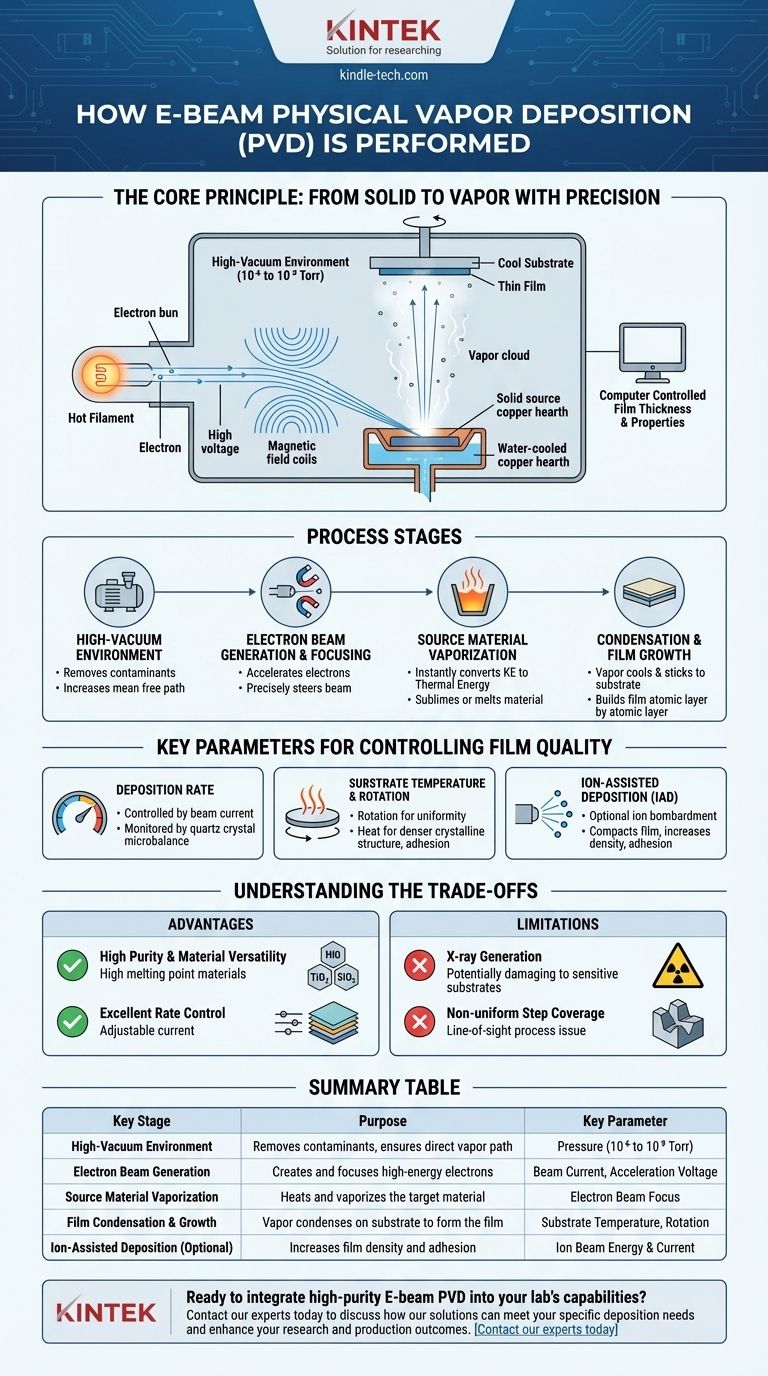

핵심 원리: 정밀하게 고체에서 증기로
E-beam PVD는 고진공 챔버 내에서 수행되는 직진 증착 기술입니다. 각 공정 단계는 고품질의 균일한 박막을 얻는 데 중요합니다.
고진공 환경
먼저, 증착 챔버는 일반적으로 10⁻⁶에서 10⁻⁹ Torr 사이의 고진공으로 펌핑됩니다. 이는 두 가지 이유로 중요합니다. 첫째, 막을 오염시킬 수 있는 대기 가스를 제거하고, 둘째, 평균 자유 경로(원자가 다른 기체 분자와 충돌하기 전에 이동할 수 있는 평균 거리)를 증가시킵니다. 긴 평균 자유 경로는 기화된 재료가 산란 없이 기판으로 직접 이동하도록 보장합니다.
전자빔 생성 및 집속
전자빔은 일반적으로 텅스텐으로 만들어진 뜨거운 필라멘트에서 생성됩니다. 고전압(수 킬로볼트)은 이 전자들을 소스 재료를 향해 가속시킵니다. 자기장은 전자빔을 정밀하게 구부리고 집속하여 수냉식 구리 도가니 또는 소스 재료를 담고 있는 도가니 내의 특정 지점을 타격하도록 유도하는 데 사용됩니다.
소스 재료 기화
충돌 시, 전자의 운동 에너지는 즉시 강렬한 열 에너지로 전환됩니다. 이 국부적인 가열은 너무 강력하여 소스 재료를 승화(고체에서 기체로)시키거나 녹여서 증발시킬 수 있습니다. 도가니 자체는 수냉식이기 때문에 목표 재료만 뜨거워져 도가니로부터의 오염을 최소화합니다.
응축 및 막 성장
생성된 증기 구름은 소스에서 위에 위치한 기판으로 직선으로 이동합니다. 뜨거운 증기 원자 또는 분자가 상대적으로 차가운 기판 표면에 부딪히면 에너지를 잃고 응축되어 표면에 달라붙습니다. 이는 원하는 막을 한 원자층씩 쌓아 올립니다.
막 품질 제어를 위한 주요 매개변수
막의 최종 특성은 우연히 결정되는 것이 아니라 여러 주요 공정 매개변수를 신중하게 제어함으로써 결정됩니다.
증착률
증착률은 전자빔의 전류에 의해 직접 제어됩니다. 전류가 높을수록 더 많은 에너지를 전달하여 증발 속도를 높이고 결과적으로 막이 성장하는 속도를 빠르게 합니다. 이 속도는 종종 석영 결정 미세 저울을 사용하여 실시간으로 모니터링되어 최종 막 두께를 정밀하게 제어할 수 있습니다.
기판 온도 및 회전
기판은 증착되는 증기가 모든 각도에서 균일하게 코팅되도록 종종 회전됩니다. 기판의 온도 또한 중요한 매개변수입니다. 기판을 가열하면 표면 원자가 더 많은 에너지를 얻어 더 조밀하고 정렬된 결정 구조로 배열되고 막 접착력이 향상됩니다.
이온 보조 증착(IAD)
매우 조밀하고 내구성 있는 막을 만들기 위해 이온 소스를 사용하여 공정을 향상시킬 수 있습니다. 이 소스는 성장하는 막을 저에너지 이온(예: 아르곤) 빔으로 충격합니다. 이 충격은 원자 규모의 망치처럼 작용하여 막을 압축하고 밀도를 높이며 접착력을 향상시키고 내부 응력을 줄입니다.
장단점 이해하기
다른 기술과 마찬가지로 E-beam PVD는 특정 응용 분야에 적합하게 만드는 뚜렷한 장점과 한계를 가지고 있습니다.
장점: 고순도 및 재료 다용성
E-beam의 주요 장점은 티타늄, 텅스텐, TiO₂ 또는 SiO₂와 같은 세라믹 산화물과 같이 융점이 매우 높은 재료를 증착할 수 있다는 것입니다. 수냉식 도가니는 다른 열 증발 방법에서 발생할 수 있는 오염을 방지합니다.
장점: 우수한 속도 제어
전자빔 전류는 거의 즉시 조정할 수 있습니다. 이는 증착 속도에 대한 동적이고 정밀한 제어를 제공하며, 이는 다층 광학 코팅과 같은 복잡한 구조를 제작하는 데 중요합니다.
한계: X선 발생
고에너지 전자가 소스 재료에 충돌하면 X선이 발생할 수 있습니다. 챔버는 차폐되어 있지만, 이 방사선은 특정 전자 부품이나 폴리머와 같은 민감한 기판을 손상시킬 수 있습니다.
한계: 불균일한 스텝 커버리지
E-beam은 직진 공정이기 때문에 날카로운 모서리나 깊은 트렌치가 있는 복잡한 3차원 표면을 균일하게 코팅하는 데 어려움을 겪을 수 있습니다. 이러한 특징에 의해 드리워진 "그림자"는 해당 영역에서 더 얇거나 존재하지 않는 코팅을 초래합니다.
목표에 맞는 올바른 선택
E-beam PVD를 선택하는 것은 전적으로 재료 요구 사항과 응용 분야 요구 사항에 따라 달라집니다.
- 고순도 광학 막 또는 내화 금속 증착이 주요 초점인 경우: E-beam은 고에너지 소스와 깨끗한 증발 환경으로 인해 이상적인 선택입니다.
- 정밀한 두께로 복잡한 다층 스택을 만드는 것이 주요 초점인 경우: E-beam의 우수한 속도 제어는 이 목적에 탁월한 기술입니다.
- 조밀하고 환경적으로 견고한 코팅을 생산하는 것이 주요 초점인 경우: E-beam과 이온 보조 증착(IAD)을 결합하면 우수한 막 품질과 내구성을 얻을 수 있습니다.
- 높은 균일성으로 복잡한 3D 부품을 코팅하는 것이 주요 초점인 경우: 덜 방향성이 있고 더 나은 스텝 커버리지를 제공하는 스퍼터링과 같은 대체 PVD 방법을 고려해야 합니다.
궁극적으로 전자빔 증착은 정밀도, 순도 및 재료 유연성이 가장 중요할 때 고성능 박막을 만드는 강력하고 다재다능한 도구입니다.
요약표:
| 주요 단계 | 목적 | 주요 매개변수 |
|---|---|---|
| 고진공 환경 | 오염 물질 제거, 직접 증기 경로 보장 | 압력 (10⁻⁶ ~ 10⁻⁹ Torr) |
| 전자빔 생성 | 고에너지 전자 생성 및 집속 | 빔 전류, 가속 전압 |
| 소스 재료 기화 | 타겟 재료 가열 및 기화 | 전자빔 초점 |
| 막 응축 및 성장 | 증기가 기판에 응축되어 막 형성 | 기판 온도, 회전 |
| 이온 보조 증착 (선택 사항) | 막 밀도 및 접착력 증가 | 이온 빔 에너지 및 전류 |
