스퍼터링에서 플라즈마는 저압 불활성 가스(일반적으로 아르곤)로 채워진 진공 챔버 내에서 두 전극 사이에 고전압 전기 방전을 인가하여 생성됩니다. 이 강한 전기장은 자유 전자를 가속시키고, 이 전자들은 중성 가스 원자와 충돌합니다. 이러한 충돌은 원자에서 전자를 떼어낼 만큼 충분히 강력하여, 플라즈마를 구성하는 양이온과 자유 전자의 자가 유지 집단을 생성합니다.
스퍼터링에서 플라즈마를 생성하는 핵심 목적은 우연한 것이 아닙니다. 그것은 공정의 근본적인 엔진입니다. 플라즈마는 타겟을 폭격하고 박막 증착을 위해 물질을 물리적으로 방출하도록 가속될 수 있는 고밀도 이온 소스를 생성하기 위해 특별히 설계된 제조된 환경입니다.
기본 메커니즘: 불활성 가스에서 이온 충격까지
스퍼터링이 어떻게 작동하는지 이해하려면, 먼저 필수 성분인 플라즈마를 생성하는 단계별 과정을 이해해야 합니다. 이는 안정적인 가스를 에너지 넘치고 반응성이 높은 상태로 변환하는 통제된 연쇄 반응입니다.
시작점: 저압 불활성 가스
전체 공정은 진공 챔버를 펌핑하고 아르곤과 같은 불활성 가스를 매우 낮은 압력으로 다시 채우는 것으로 시작됩니다. 이 낮은 압력은 전자와 이온이 충돌하기 전에 상당한 거리를 이동할 수 있게 하여 전기장에서 충분한 에너지를 얻을 수 있도록 하므로 매우 중요합니다.
전기 방전 인가
직류(DC) 또는 고주파(RF) 고전압이 두 전극 사이에 인가됩니다. 증착하고자 하는 물질인 타겟은 음극(음극 전극) 역할을 하며, 기판 홀더 또는 챔버 벽은 양극(양극 전극) 역할을 할 수 있습니다.
전자 충돌 연쇄 반응
어떤 시스템에든 항상 존재하는 몇 개의 미세한 전자는 강한 전기장에 의해 양극을 향해 가속됩니다. 속도와 에너지를 얻으면서 중성 아르곤 원자와 충돌합니다. 충돌이 충분히 강력하면 아르곤 원자에서 전자를 떼어내어 두 개의 자유 전자와 하나의 양전하를 띤 아르곤 이온(Ar+)을 생성합니다. 이 두 전자는 다시 가속되어 더 많은 충돌을 일으키고, 가스를 빠르게 이온화하는 급속하고 자가 유지되는 연쇄 반응을 생성합니다.
플라즈마가 빛나는 이유
플라즈마의 특징적인 빛은 이러한 고에너지 환경의 직접적인 결과입니다. 이는 자유 전자가 양이온과 재결합할 때 발생하며, 이로 인해 이온이 더 낮고 안정적인 에너지 상태로 돌아갑니다. 이 전이에서 발생하는 과도한 에너지는 빛의 광자 형태로 방출되어 가시적인 빛을 생성합니다.
플라즈마 향상: 마그네트론의 장점
단순한 DC 방전으로 플라즈마를 생성할 수 있지만, 종종 비효율적입니다. 현대 스퍼터링 시스템은 거의 보편적으로 자석을 사용하여 플라즈마를 향상하고 제어하는데, 이를 마그네트론 스퍼터링이라고 합니다.
기본 플라즈마의 비효율성
단순한 설정에서는 많은 전자가 가스 원자와 충돌하지 않고 음극(타겟)에서 양극으로 직접 이동할 수 있습니다. 이는 에너지 낭비를 의미하며 낮은 밀도의 플라즈마를 초래하여 스퍼터링 속도가 느리고 비효율적입니다.
자기장으로 전자 포획
마그네트론 스퍼터링은 타겟 바로 뒤에 강한 자기장을 배치합니다. 이 자기장은 타겟 표면에 평행하게 정렬됩니다. 전자는 전하를 띤 입자이므로, 양극으로 직접 이동하는 대신 이 자기장 선을 따라 나선형 경로를 따르도록 강제됩니다.
전자 포획의 영향
이 나선형 경로는 타겟 표면 근처에서 전자의 이동 거리를 극적으로 증가시킵니다. 경로가 길어지면 중성 아르곤 원자와 충돌하고 이온화할 확률이 훨씬 더 높아집니다. 이는 타겟 바로 앞에서 가장 필요한 곳에 매우 조밀하고 안정적인 플라즈마를 생성하여 더 낮은 가스 압력에서도 훨씬 더 높은 스퍼터링 속도를 가능하게 합니다.
플라즈마를 제어하는 주요 매개변수
플라즈마의 특성은 고정되어 있지 않으며, 여러 주요 매개변수에 의해 신중하게 제어됩니다. 이러한 변수를 조정하면 플라즈마의 안정성, 증착 속도 및 최종 박막의 품질에 직접적인 영향을 미칩니다.
가스 압력 및 유량
불활성 가스의 압력은 이온화에 사용할 수 있는 원자의 밀도를 결정합니다. 압력이 높으면 더 조밀한 플라즈마를 생성할 수 있지만, 스퍼터링된 원자가 기판에 도달하기 전에 산란되어 증착 속도를 감소시킬 수도 있습니다.
전원 공급 장치 (전압 및 주파수)
인가 전력(전압)을 높이면 전자에게 더 많은 에너지를 제공하고, 이는 다시 이온화 속도와 타겟에 충돌하는 이온의 에너지를 증가시킵니다. 이는 스퍼터링 속도를 직접적으로 증가시킵니다. DC와 RF 전력 중 선택은 타겟 물질이 전기 전도성인지 절연성인지에 따라 달라집니다.
자기장 강도
마그네트론 스퍼터링에서 더 강한 자기장은 타겟 근처에서 더 나은 전자 구속을 제공합니다. 이를 통해 낮은 압력에서도 조밀하고 안정적인 플라즈마를 유지할 수 있으며, 이는 종종 고품질 필름을 생성하는 데 바람직합니다.
목표에 맞는 올바른 선택
플라즈마 생성 과정을 제어하는 것은 원하는 증착 결과를 얻는 데 핵심입니다. 최적의 매개변수는 항상 특정 재료 및 응용 분야 요구 사항에 따라 달라집니다.
- 증착 속도 극대화에 중점을 둔다면: 타겟 앞에 가능한 한 가장 조밀한 플라즈마를 생성하기 위해 강력한 자기장을 가진 고출력 마그네트론 스퍼터링 설정을 활용하십시오.
- 균일한 필름 증착에 중점을 둔다면: 스퍼터링 타겟의 전체 표면에 걸쳐 균일한 플라즈마 밀도를 생성하도록 자기장과 가스 흐름이 설계되었는지 확인하십시오.
- 열에 민감한 기판 코팅에 중점을 둔다면: 안정적이고 효율적인 플라즈마를 유지하기 위해 최적화된 자기장을 사용하면서 가능한 한 가장 낮은 전력과 압력으로 작동하여 기판 가열을 최소화하십시오.
궁극적으로 플라즈마를 마스터하는 것은 스퍼터링 자체의 기술을 마스터하는 것입니다.
요약표:
| 핵심 플라즈마 생성 단계 | 목적 | 주요 매개변수 |
|---|---|---|
| 불활성 가스 도입 (예: 아르곤) | 이온화를 위한 원자 제공 | 가스 압력 및 유량 |
| 고전압 전기 방전 (DC/RF) | 이온화 연쇄 반응을 생성하기 위해 전자 가속 | 전원 공급 장치 (전압/주파수) |
| 자기장 (마그네트론 스퍼터링) | 이온화 효율을 높이기 위해 전자 포획 | 자기장 강도 |
| 전자-원자 충돌 | 양이온 (Ar+) 생성 및 플라즈마 유지 | 전기장 강도 |
스퍼터링 공정을 마스터할 준비가 되셨습니까?
플라즈마 생성을 이해하는 것은 정밀하고 고품질의 박막을 얻기 위한 첫 번째 단계입니다. KINTEK은 고급 실험실 장비 및 소모품을 전문으로 하며, 증착 속도, 필름 균일성 또는 기판 안전성을 우선시하든 관계없이 특정 응용 분야에 대한 플라즈마 매개변수를 최적화하는 데 필요한 신뢰할 수 있는 스퍼터링 시스템과 전문가 지원을 제공합니다.
오늘 저희 전문가에게 문의하십시오 당사의 솔루션이 귀하의 연구 및 생산 능력을 어떻게 향상시킬 수 있는지 논의하십시오.

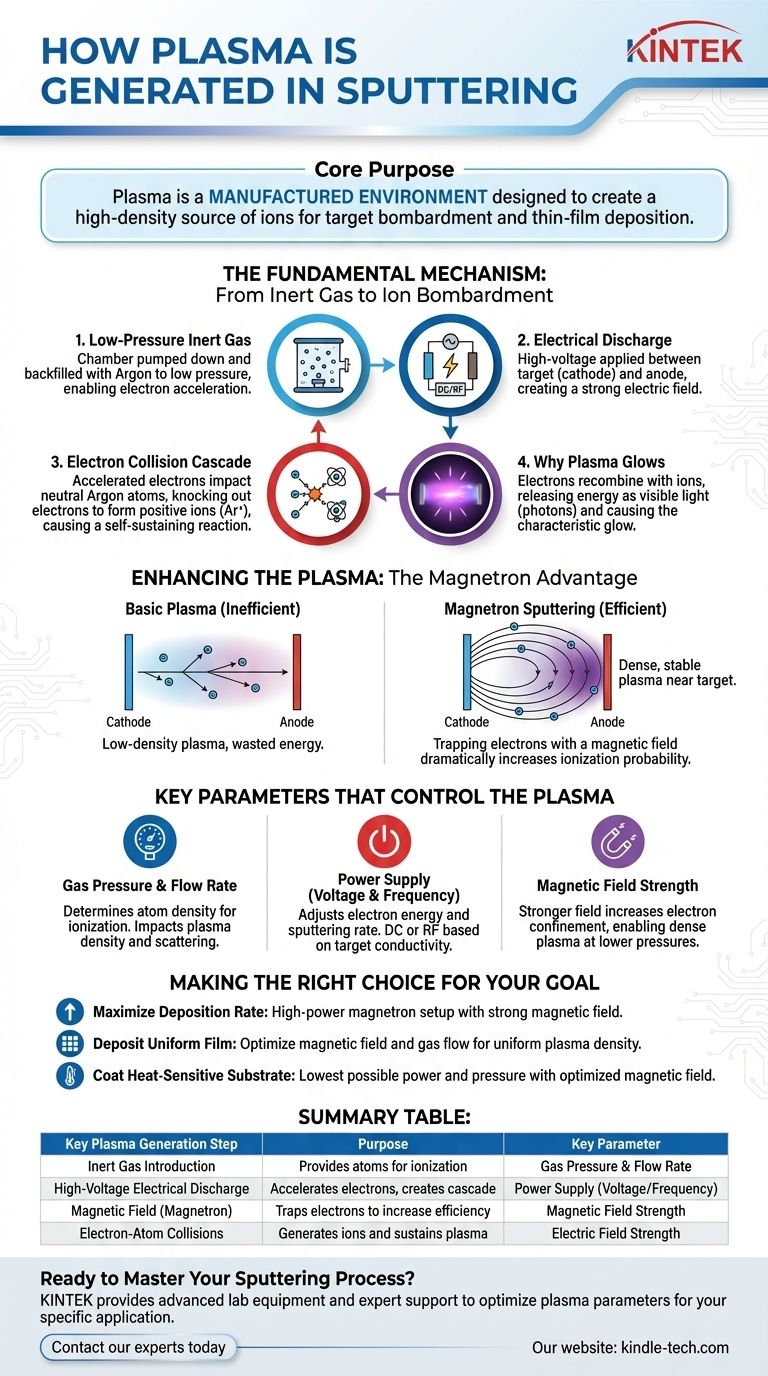

시각적 가이드
