열 증착 기술을 사용하여 박막을 어떻게 준비하나요? 고순도 증착 가이드

본질적으로, 열 증착은 고진공 챔버 내에서 소스 물질을 가열하여 기화시킨 후 박막을 준비합니다. 이 기화된 물질은 이동하여 더 차가운 표면인 기판에 응축되어 원자 단위로 얇고 균일한 층을 형성합니다.

열 증착의 핵심 원리는 제어된 상전이입니다. 즉, 고체 물질이 기체로 변한 다음 새로운 표면에서 다시 고체로 변하는 것입니다. 고진공은 물질이 오염이나 간섭 없이 소스에서 기판으로 이동하도록 보장하는 중요한 요소입니다.

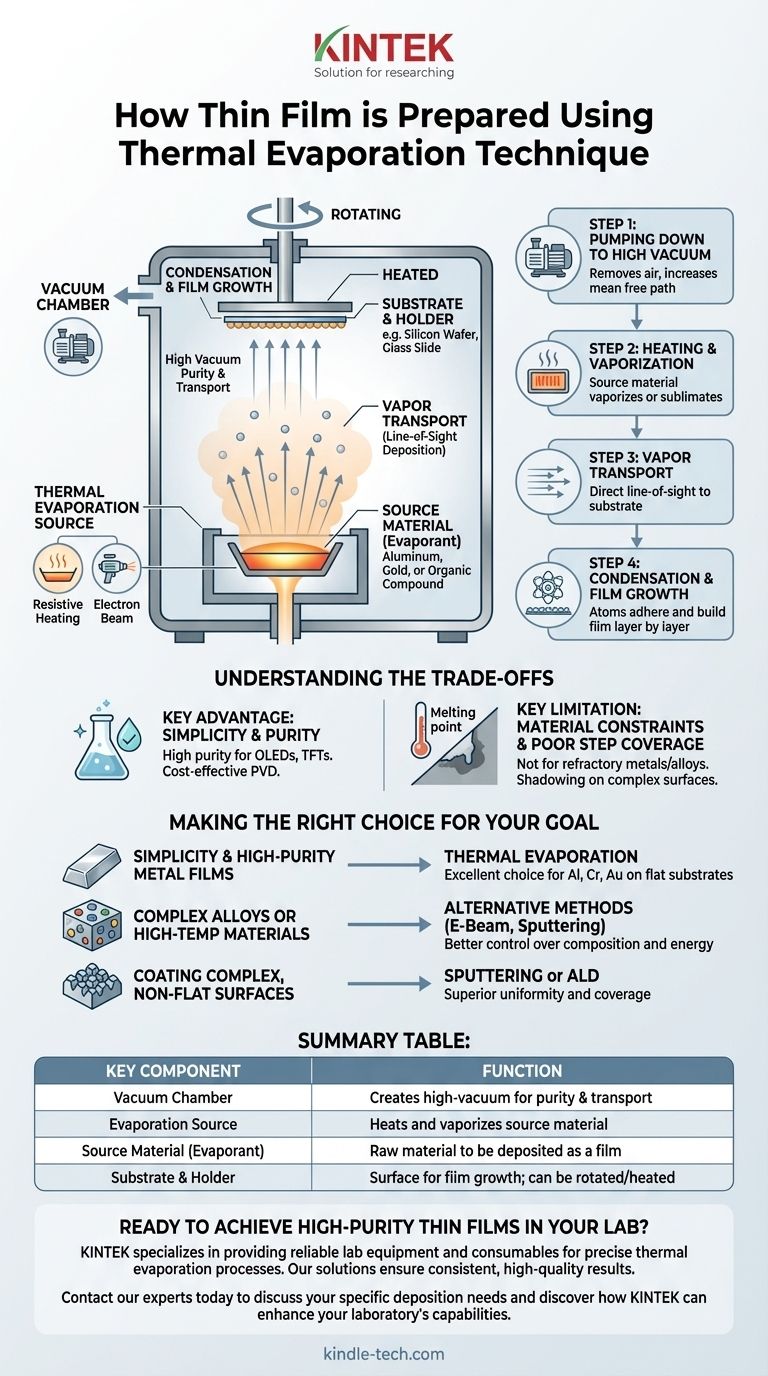

열 증착 시스템의 구성

이 과정을 이해하려면 먼저 필수 구성 요소를 이해해야 합니다. 각 부품은 최종 필름의 품질과 특성을 제어하는 데 중요한 역할을 합니다.

진공 챔버

전체 공정은 일반적으로 스테인리스 스틸로 만들어진 밀폐된 챔버 내에서 이루어집니다. 그 목적은 고진공 환경을 조성하는 것으로, 이는 순도와 운송이라는 두 가지 이유로 필수적입니다. 필름과 반응하여 오염시킬 수 있는 대기 가스를 제거하고, 기화된 원자가 다른 입자와 충돌하지 않고 기판으로 직접 이동할 수 있도록 합니다.

증착 소스

이것은 시스템의 핵심으로, 물질을 담고 가열하는 역할을 합니다. 소스는 일반적으로 텅스텐 또는 몰리브덴과 같이 융점이 매우 높은 내화 재료로 만들어진 "보트" 또는 "도가니"입니다.

가열은 주로 두 가지 방법 중 하나로 이루어집니다.

1. 저항 가열: 보트 자체에 큰 전류를 흘려 전구의 필라멘트처럼 가열되게 하여 그 안에 있는 소스 물질을 녹이거나 승화시킵니다.
2. 전자빔 (E-Beam): 고에너지 전자빔을 소스 물질에 발사하여 매우 국부적인 지점에 막대한 에너지를 전달하고 기화시킵니다.

소스 물질 (증발물)

이것은 알루미늄, 금 또는 유기 화합물과 같이 증착하려는 원료입니다. 공정 시작 전에 도가니 또는 보트 안에 놓입니다.

기판 및 홀더

기판은 박막이 성장하는 표면입니다(예: 실리콘 웨이퍼, 유리 슬라이드 또는 폴리머). 증착 소스 위에 전용 홀더에 위치합니다. 이 홀더는 필름이 전체 표면에 고르게 증착되도록 회전할 수 있으며, 필름의 접착력과 결정 구조를 개선하기 위해 가열될 수도 있습니다.

단계별 증착 공정

열 증착을 통한 박막 생성은 정밀한 4단계 순서를 따릅니다.

1단계: 고진공으로 펌핑 다운

먼저 챔버를 밀봉하고 펌프를 사용하여 공기를 제거하여 내부 압력을 고진공으로 낮춥니다. 이는 평균 자유 경로(원자가 다른 원자와 충돌하기 전에 이동할 수 있는 평균 거리)를 증가시켜 소스에서 기판까지의 직접적인 시야 확보 경로를 보장합니다.

2단계: 가열 및 기화

목표 진공에 도달하면 가열 시스템이 활성화됩니다. 소스 물질은 증기압이 충분히 높아질 때까지 가열되어 증발(액체의 경우) 또는 승화(고체의 경우)됩니다. 소스 주변에 증기 구름이 형성되기 시작합니다.

3단계: 증기 운송

고진공으로 인해 기화된 원자 또는 분자는 소스에서 직선으로 바깥쪽으로 이동합니다. 이것은 직선 증착으로 알려진 중요한 특성입니다.

4단계: 응축 및 필름 성장

에너지 있는 증기 원자가 상대적으로 차가운 기판에 부딪히면 에너지를 잃고 고체 상태로 다시 응축되어 표면에 달라붙습니다. 시간이 지남에 따라 수백만 개의 원자가 축적되어 층층이 쌓여 원하는 박막을 형성합니다.

장단점 이해하기

강력하지만, 열 증착이 만능 해결책은 아닙니다. 그 장점과 한계점을 이해하는 것이 효과적으로 사용하는 데 중요합니다.

주요 장점: 단순성과 순도

열 증착은 비교적 간단하고 비용 효율적인 물리 기상 증착(PVD) 방식입니다. 고진공에서 작동하고 공정 가스를 사용하지 않기 때문에 OLED 및 박막 트랜지스터와 같은 응용 분야에 중요한 매우 높은 순도의 필름을 생산할 수 있습니다.

주요 한계: 재료 제약

이 방법은 융점 또는 승화점이 비교적 낮은 재료에 가장 적합합니다. 융점이 매우 높은 내화 금속이나 복잡한 합금을 증착하는 데는 적합하지 않습니다. 합금의 다른 원소들이 다른 속도로 증발하여 필름의 최종 조성이 변경될 수 있기 때문입니다.

주요 한계: 불량한 단차 피복성

증착의 직선 특성으로 인해 복잡하고 3차원적인 지형을 가진 표면을 균일하게 코팅할 수 없습니다. 소스의 직접적인 시야에 있지 않은 영역은 코팅을 거의 받지 못하며, 이를 "음영 효과"라고 합니다.

목표에 맞는 올바른 선택

올바른 증착 기술을 선택하는 것은 전적으로 재료와 원하는 필름 특성에 따라 달라집니다.

• 단순성과 고순도 금속 필름이 주요 초점이라면: 열 증착은 알루미늄, 크롬 또는 금과 같은 재료를 평평한 기판에 증착하는 데 탁월하고 널리 사용되는 선택입니다.
• 복잡한 합금 또는 고온 재료 증착이 주요 초점이라면: 조성 및 에너지 제어가 더 나은 전자빔 증착 또는 스퍼터링과 같은 대체 방법을 고려해야 합니다.
• 복잡하고 평평하지 않은 표면 코팅이 주요 초점이라면: 직선 증착의 한계가 중요합니다. 스퍼터링 또는 원자층 증착(ALD)과 같은 기술은 훨씬 우수한 균일성과 피복성을 제공할 것입니다.

이러한 핵심 원리를 이해함으로써 열 증착을 효과적으로 활용하여 특정 응용 분야에 맞는 고품질 박막을 만들 수 있습니다.

요약표:

주요 구성 요소	기능	일반적인 재료
진공 챔버	순도 및 운송을 위한 고진공 환경 조성	스테인리스 스틸
증착 소스	소스 물질을 가열하고 기화시킴	텅스텐, 몰리브덴 (보트/도가니)
소스 물질 (증발물)	필름으로 증착될 원료	알루미늄, 금, 크롬
기판 및 홀더	필름 성장을 위한 표면; 회전/가열 가능	실리콘 웨이퍼, 유리 슬라이드
