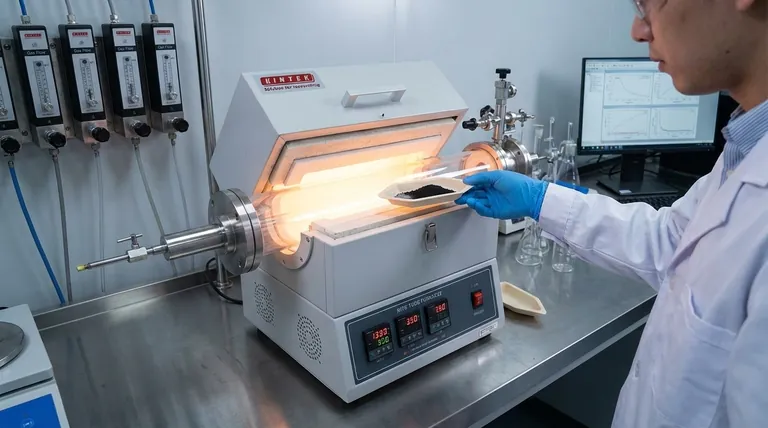

탄소 코팅의 장점은 무엇인가요?

탄소 코팅은 특히 전자 현미경과 재료 과학 분야에서 여러 가지 이점을 제공합니다. 이러한 이점에는 최소한의 이미징 간섭, 강력한 전기적 특성, 표면 열화 방지, 생물학적 물질의 효율적인 이미징, 향상된 두께 제어, 향상된 표면 특성, 환경적 이점 등이 있습니다.

최소한의 이미징 간섭과 강력한 전기적 특성: 탄소 코팅은 전자 현미경, 특히 TEM 및 SEM과 같은 기술에서 널리 사용됩니다. 이러한 코팅은 일반적으로 용도에 따라 5nm에서 50nm 범위의 얇은 코팅입니다. 탄소 층의 얇은 두께는 이미징 과정의 간섭을 최소화하는 동시에 강력한 전기 전도성을 제공하여 시료 표면을 손상시킬 수 있는 전하 효과를 방지하는 데 중요합니다.

표면 열화 방지 및 효율적인 이미징: 탄소 코팅은 비정질이며 전도성이 있어 비전도성 물질의 표면 열화를 유발하는 전하 메커니즘을 방지하는 데 도움이 됩니다. 이러한 특성은 특히 생물학적 물질을 효율적으로 이미징하는 데 도움이 되는 주사 전자 현미경에 유용합니다. 특히 에너지 분산형 X-선 분광법(EDS)을 위한 비전도성 시편을 준비하는 데 유용하며, 이러한 기술의 분석 능력을 향상시킵니다.

향상된 두께 제어 및 향상된 표면 특성: 탄소 코팅은 피치 코팅과 같은 다른 증착 기술에 비해 더 나은 두께 제어 기능을 제공합니다. 이러한 정밀한 두께 제어는 더 매끄러운 표면, 더 높은 전기 및 열 전도성, 다른 재료와의 혼합 호환성 향상으로 이어집니다. 또한 탄소 코팅은 다른 기술에 비해 CO2 배출량이 적어 환경 친화적입니다.

다용도성 및 내구성: 탄소 코팅은 세라믹, 유리, 금속 및 금속 합금을 포함한 다양한 기본 소재에 적용할 수 있습니다. 정밀하고 복잡한 표면을 코팅하고 극한의 온도 노출을 견딜 수 있으며 높은 접착 특성으로 인해 응력이 높은 환경에서도 접착 상태를 유지할 수 있습니다. 코팅 공정에 사용되는 전구체 가스는 내마모성, 윤활성, 내식성, 화학적 불활성과 같은 다양한 특성에 맞게 최적화할 수 있습니다.

리튬 이온 확산 향상: 배터리 기술의 맥락에서 탄소 코팅은 표면 화학적 안정성을 수정하고 구조적 안정성을 강화하며 리튬 이온 확산을 개선하는 데 중요한 역할을 합니다. 코팅 방법은 코팅층의 미세 구조에 큰 영향을 미치며 코팅을 통한 리튬 이온의 확산에 영향을 미칩니다. 보다 균일하고 얇은 탄소층을 제작하기 위해 다양한 양극재 구조에 따라 다양한 코팅 방법이 연구되고 있습니다.

전반적으로 탄소 코팅은 다양한 과학 및 산업 응용 분야에서 다목적의 효과적인 솔루션을 제공하여 재료의 특성과 성능을 향상시키는 동시에 환경적 이점을 제공합니다.
