증착 공정의 장점은 무엇인가요? 고순도, 균일한 박막 구현

본질적으로, 증착 공정은 기판 위에 매우 순수하고 균일하며 고성능인 박막을 생성하는 강력한 방법을 제공합니다. 주요 장점으로는 재료의 뛰어난 다용성, 우수한 코팅 접착력, 그리고 고도로 제어된 층을 생성할 수 있는 능력이 있으며, 이는 전자 제품부터 항공우주에 이르기까지 산업의 초석 기술이 됩니다.

증착 공정은 단일 기술이 아니라 일련의 공정으로 간주되어야 합니다. 그 근본적인 이점은 원자 수준의 제어를 제공하여 기존 방식으로는 달성하기 어려운 특성을 가진 재료 및 코팅을 엔지니어링할 수 있게 한다는 점입니다.

증착 공정이란 무엇인가요?

증착 공정은 재료가 기체 상태로 변환되어 운반된 후 기판 표면에 고체 필름으로 응축되는 공정을 총칭하는 용어입니다. 이러한 원자 단위 또는 분자 단위의 축적이 바로 정밀도를 가능하게 하는 요소입니다.

이 기술의 두 가지 주요 계열은 화학 기상 증착(CVD)과 물리 기상 증착(PVD)입니다. 둘 다 박막을 생성한다는 목표는 공유하지만, 달성하는 방식은 상당히 다르며 이는 특정 장점에 영향을 미칩니다.

증착 공정의 핵심 장점

특정 이점은 방법에 따라 다르지만, 증착 기술 전반은 몇 가지 공통적인 특성으로 인해 가치가 있습니다.

비교할 수 없는 순도 및 밀도

증착 공정은 종종 진공 상태에서 고도로 제어되는 환경에서 수행됩니다. 이는 오염을 최소화하고 극도로 순수하고 밀도가 높은 박막 또는 나노 입자를 생성할 수 있게 합니다.

이러한 고순도는 반도체와 같이 작은 불순물이라도 장치의 성능을 망칠 수 있는 응용 분야에서 매우 중요합니다.

뛰어난 균일성과 피복

주요 장점 중 하나는 특히 CVD의 경우 시선(line-of-sight)을 따르지 않는 특성입니다. 전구체 가스가 물체 주위로 흐르면서 노출된 모든 표면에서 반응합니다.

이를 통해 복잡한 형상, 내부 채널 또는 정교한 형상을 가진 부품에 분사와 같은 시선 기술로는 고르게 코팅하기 불가능한 완벽하게 균일한 코팅을 적용할 수 있습니다.

뛰어난 재료 다용성

증착 공정은 단일 유형의 재료에 국한되지 않습니다. 광범위한 금속, 세라믹 및 반도체 박막을 증착하는 데 사용할 수 있습니다.

이러한 다용성 덕분에 엔지니어는 전기 전도성, 부식 방지 또는 경도 등 특정 성능 목표에 맞는 완벽한 코팅 재료를 선택할 수 있습니다.

나노미터 수준까지의 정밀 제어

재료가 원자 규모로 증착되기 때문에 이러한 공정은 최종 제품에 대한 놀라운 제어를 제공합니다. 정확하고 반복 가능한 두께로 초박막을 생성하는 것이 가능합니다.

이러한 수준의 제어는 층 두께가 성능을 직접적으로 결정하는 현대 전자 회로 및 광학 필름 제조의 기본입니다.

높은 증착 속도 및 확장성

다른 원자 수준 기술과 비교할 때, 많은 증착 공정은 비교적 높은 증착 속도와 우수한 제조 수율을 제공합니다.

공정이 확립되면 대량 생산을 위해 확장하는 것이 종종 간단하여 상업적으로 실행 가능한 솔루션이 됩니다.

상충 관계 및 주요 차이점 이해하기

이 기술을 진정으로 활용하려면 두 가지 주요 형태의 차이점과 내재된 상충 관계를 이해해야 합니다.

화학 증착 대 물리 증착

화학 기상 증착(CVD)은 전구체 가스를 챔버로 도입하는 것을 포함하며, 이 가스는 뜨거운 기판 표면에서 화학적으로 반응하여 원하는 박막을 형성합니다.

물리 기상 증착(PVD)은 화학 반응을 사용하지 않습니다. 대신, 스퍼터링 또는 아크를 이용한 증발과 같은 방법을 통해 고체 공급원("타겟")에서 재료를 물리적으로 분리합니다. 이 기화된 재료는 이동하여 기판에 응축됩니다.

기판 및 온도 민감도

CVD의 주요 상충 관계는 필요한 화학 반응을 유도하기 위해 고온에 의존한다는 것입니다. 이는 일부 재료가 열을 견딜 수 없기 때문에 사용할 수 있는 기판 유형을 제한할 수 있습니다.

반대로, 음극 아크 증착과 같은 일부 PVD 방법은 복사열을 거의 발생시키지 않아 온도에 민감한 기판에 더 적합합니다.

시선 제한

CVD의 시선 비추종 특성은 주요 강점 중 하나입니다. 그러나 대부분의 PVD 공정은 시선(line-of-sight) 방식입니다.

이는 PVD가 평평한 표면이나 단순한 형상 코팅에는 탁월하지만, 정교한 부품 조작 없이는 튜브 내부나 복잡하고 그림자 진 형상 내부를 균일하게 코팅하는 데 어려움을 겪는다는 것을 의미합니다.

응용 분야에 맞는 올바른 선택

올바른 증착 방법을 선택하려면 특정 강점을 주요 엔지니어링 목표와 일치시켜야 합니다.

• 반도체용 초박막, 고순도 박막 생산에 중점을 둔다면: CVD는 복잡한 전자 구조를 구축하기 위한 층 두께 및 조성에 대한 비할 데 없는 제어를 제공합니다.
• 공구 또는 항공우주 부품에 단단하고 내마모성 코팅 적용에 중점을 둔다면: PVD와 CVD 모두 우수한 선택이며, 제품 수명과 성능을 극적으로 연장하는 조밀하고 내구성 있는 박막을 제공합니다.
• 복잡한 3D 형상을 균일하게 코팅하는 데 중점을 둔다면: CVD는 본질적인 시선 비추종 특성으로 인해 종종 더 우수한 방법이며, 모든 표면에 걸쳐 고른 피복을 보장합니다.
• 온도에 민감한 플라스틱에 전도성 재료를 증착하는 데 중점을 둔다면: 전통적인 고온 CVD 공정보다 저온 PVD 공정이 더 적합한 선택일 것입니다.

궁극적으로 이러한 공정을 이해하는 것은 의도된 환경에서 최고의 성능을 위해 표면과 재료를 엔지니어링할 수 있는 힘을 부여합니다.

요약표:

장점	설명	주요 이점
비교할 수 없는 순도 및 밀도	고도로 제어되는 진공 환경이 오염을 최소화합니다.	반도체 성능 및 신뢰성에 중요합니다.
뛰어난 균일성 및 피복	복잡한 3D 형상을 위한 시선 비추종(CVD) 코팅.	정교한 형상 및 내부 채널에 걸쳐 일관된 코팅을 보장합니다.
뛰어난 재료 다용성	광범위한 금속, 세라믹 및 반도체 증착.	특정 전기적, 부식적 또는 기계적 요구 사항에 맞춘 코팅을 가능하게 합니다.
정밀 나노미터 제어	초박막의 반복 가능한 층을 위한 원자 수준 증착.	첨단 전자 및 광학 필름 제조의 기본입니다.
높은 증착 속도 및 확장성	대량 생산에 적합한 효율적인 공정.	산업 제조를 위한 상업적으로 실행 가능한 솔루션을 제공합니다.

증착 공정으로 우수한 표면을 엔지니어링할 준비가 되셨습니까?

차세대 반도체를 개발하든, 항공우주 부품에 내마모성 코팅을 적용하든, 복잡한 3D 부품을 균일하게 코팅해야 하든, 올바른 증착 방법을 선택하는 것이 중요합니다. KINTEK은 화학 기상 증착(CVD) 및 물리 기상 증착(PVD) 공정을 위한 고급 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다.

귀하의 연구 및 생산 결과 향상에 필요한 고순도, 균일성 및 정밀도를 달성하는 데 이상적인 솔루션을 선택할 수 있도록 도와드릴 수 있습니다. 귀하의 실험실이 요구하는 증착 솔루션에 대해 논의하려면 지금 전문가에게 문의하십시오.

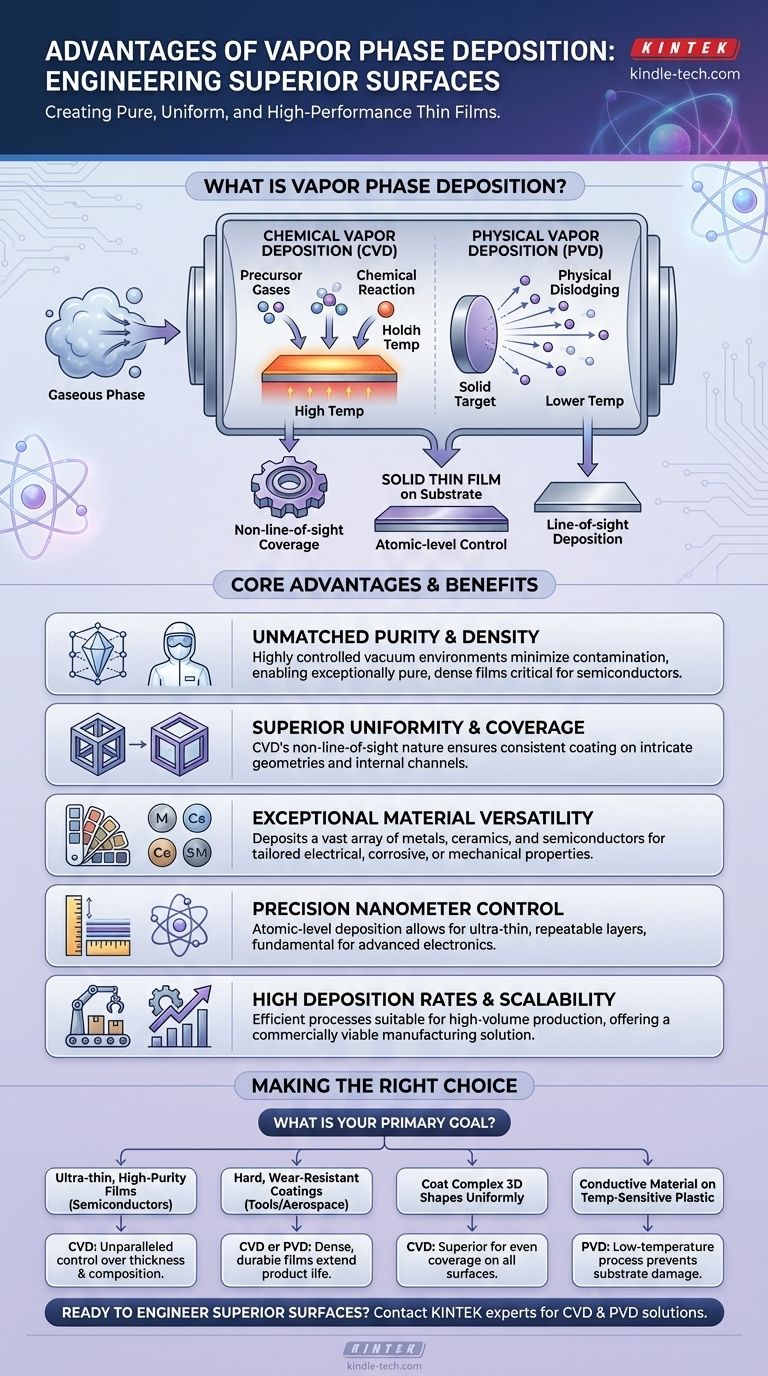

시각적 가이드
