본질적으로 물리적 기상 증착(PVD)은 재료 표면에 고성능 박막 코팅을 적용하여 그 특성을 향상시키는 데 사용됩니다. 주요 응용 분야에는 항공우주 부품을 위한 조밀하고 내열성이 있는 코팅 생성, 산업용 절삭 공구에 단단하고 내마모성 층 증착, 반도체 및 태양 전지용 특수 광학 및 전도성 필름 적용 등이 포함됩니다.
PVD의 핵심 가치는 정밀도에 있습니다. 이는 순수 물질을 기판에 물리적으로 전송하는 "직선 가시선(line-of-sight)" 진공 증착 방법이므로 표면에 직접 접근이 가능한 초고성능 표면층을 만드는 데 이상적인 선택입니다.
PVD 작동 방식: "직선 가시선" 원리
물리적 기상 증착은 근본적으로 물리적 수송 과정입니다. 고진공 챔버 내에서 고체 원료 물질이 증기로 변환됩니다.
이 증기는 빛줄기처럼 직선으로 이동하여 대상 물체, 즉 기판에 응축되어 얇고 조밀한 막을 형성합니다.
주요 PVD 메커니즘
원료 물질을 기화시키는 두 가지 일반적인 방법은 스퍼터링과 증발입니다.
스퍼터링(Sputtering)은 고에너지 이온으로 원료 물질을 폭격하여 표면의 원자를 물리적으로 튕겨내는 것을 포함합니다. 이렇게 방출된 원자가 기판에 증착됩니다.
전자빔 증발(Electron-beam evaporation)은 고에너지 전자 빔을 사용하여 원료 물질을 가열하고 기화시켜 코팅될 부품에 응축되는 증기 구름을 생성합니다.
결정적인 특징: 정밀 제어
재료가 소스에서 기판까지 직선으로 이동하기 때문에 PVD는 결과 필름의 두께, 구조 및 순도에 대해 탁월하게 정밀한 제어를 제공합니다. 이러한 정밀도는 전자 및 광학 분야의 고급 응용 분야에 매우 중요합니다.
성능 기반 핵심 응용 분야
PVD의 응용 분야는 코팅이 제공하는 기능적 이점과 직접적으로 연결됩니다. 벌크 재료가 아닌 특정 표면 특성이 성능의 제한 요소일 때 PVD가 선택됩니다.
항공우주 및 고온 환경
항공우주 산업에서 터빈 블레이드와 같은 부품은 극심한 온도에 노출됩니다. PVD는 열 차폐 코팅(TBCs)을 적용하는 데 사용됩니다.
이러한 조밀한 세라믹 필름은 절연체 역할을 하여 기본 금속을 열 손상으로부터 보호하고 부품의 작동 수명과 내구성을 연장합니다.
산업용 공구 및 내마모성
절삭 공구, 드릴 및 금형의 경우 주요 파손 모드는 마모 및 부식입니다. PVD는 초경질, 저마찰 코팅을 적용합니다.
이러한 층은 종종 두께가 몇 마이크로미터에 불과하지만 경도와 내식성을 극적으로 증가시켜 공구가 열악한 산업 환경에서 더 오래 지속되고 더 나은 성능을 발휘할 수 있도록 합니다.
광학 및 전자 장치
PVD는 현대 전자 장치 및 광학의 기본입니다. 반도체, 태양 전지 및 광학 렌즈 제조에 필요한 얇은 다층 필름을 증착하는 데 사용됩니다.
이 공정의 정밀도는 이러한 장치가 올바르게 기능하는 데 필수적인 특정 반사, 반사 방지, 전도성 또는 절연 특성을 가진 필름을 생성할 수 있게 합니다.
상충 관계 이해: PVD 대 CVD
PVD의 역할을 진정으로 이해하려면 주요 대안인 화학 기상 증착(CVD)과 비교하는 것이 필수적입니다. 둘 중 선택은 해결해야 할 문제에 전적으로 달려 있습니다.
PVD의 "직선 가시선" 한계
PVD의 가장 큰 장점인 직접적인 직선 가시선 증착은 또한 주요 한계이기도 합니다. 복잡한 내부 형상이나 증기 소스에 직접 마주하고 있지 않은 물체의 "뒷면"을 효과적으로 코팅할 수 없습니다.
복잡한 형상에 대한 CVD의 다용성
반면 화학 기상 증착(CVD)은 직선 가시선이 아닌 공정입니다. 이는 기판의 모든 가열된 표면에서 반응하는 기체 전구체를 사용합니다.
이를 통해 CVD는 PVD가 고르게 덮기 어려운 복잡한 모양, 구멍 및 내부 채널이 있는 부품에 매우 균일한 코팅을 생성할 수 있습니다.
순도 대 균일성
PVD는 두께에 대한 정밀한 제어를 통해 예외적으로 순수한 물질을 증착하는 데 탁월하며, 이는 광학 및 전자 응용 분야에 이상적입니다.
CVD는 복잡한 모양에 매우 균일하고 순응적인 코팅을 만드는 데 탁월하여 전체적이고 고른 덮개가 주요 요구 사항인 응용 분야에 이상적입니다.
목표에 맞는 올바른 선택
응용 분야의 특정 요구 사항에 따라 PVD 또는 CVD와 같은 대안 중 어떤 것이 적절한 기술인지 결정됩니다.
- 가시 영역에 고성능 표면을 만드는 데 중점을 둔 경우: PVD는 순도, 밀도 및 필름 특성에 대한 정밀 제어 측면에서 우수한 선택입니다.
- 복잡한 모양에 균일한 덮개 적용에 중점을 둔 경우: 비직선 가시선 화학 반응 공정으로 인해 CVD만이 실용적인 옵션입니다.
- 고급 광학 또는 전자 필름 제작에 중점을 둔 경우: PVD는 이러한 까다로운 응용 분야에 필요한 원자 수준의 두께 및 구성 제어를 제공합니다.
궁극적으로 올바른 증착 기술을 선택하는 것은 구성 요소의 형상과 요구되는 표면 기능에 대한 명확한 이해에서 시작됩니다.
요약표:
| 응용 분야 | PVD 코팅의 주요 이점 | 일반적인 사용 사례 |
|---|---|---|
| 항공우주 | 극한의 온도 저항성 | 터빈 블레이드 열 차폐 코팅(TBC) |
| 산업용 공구 | 향상된 내마모성 및 내식성 | 절삭 공구, 드릴 및 금형 |
| 전자 및 광학 | 정밀한 전도성/절연성 | 반도체, 태양 전지, 광학 렌즈 |
실험실 장비용 고성능 코팅 솔루션이 필요하십니까?
KINTEK은 PVD 시스템을 포함하여 특정 연구 및 생산 요구 사항을 충족하는 고급 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다. 새로운 반도체 재료를 개발하든, 더 내구성이 뛰어난 도구를 만들든, 항공우주 부품을 발전시키든, 당사의 전문 지식은 정밀도와 신뢰성을 바탕으로 우수한 표면 특성을 달성하는 데 도움을 줄 수 있습니다.
지금 바로 문의 양식을 통해 전문가에게 문의하여 당사의 PVD 솔루션이 프로젝트의 성능과 내구성을 어떻게 향상시킬 수 있는지 논의하십시오.

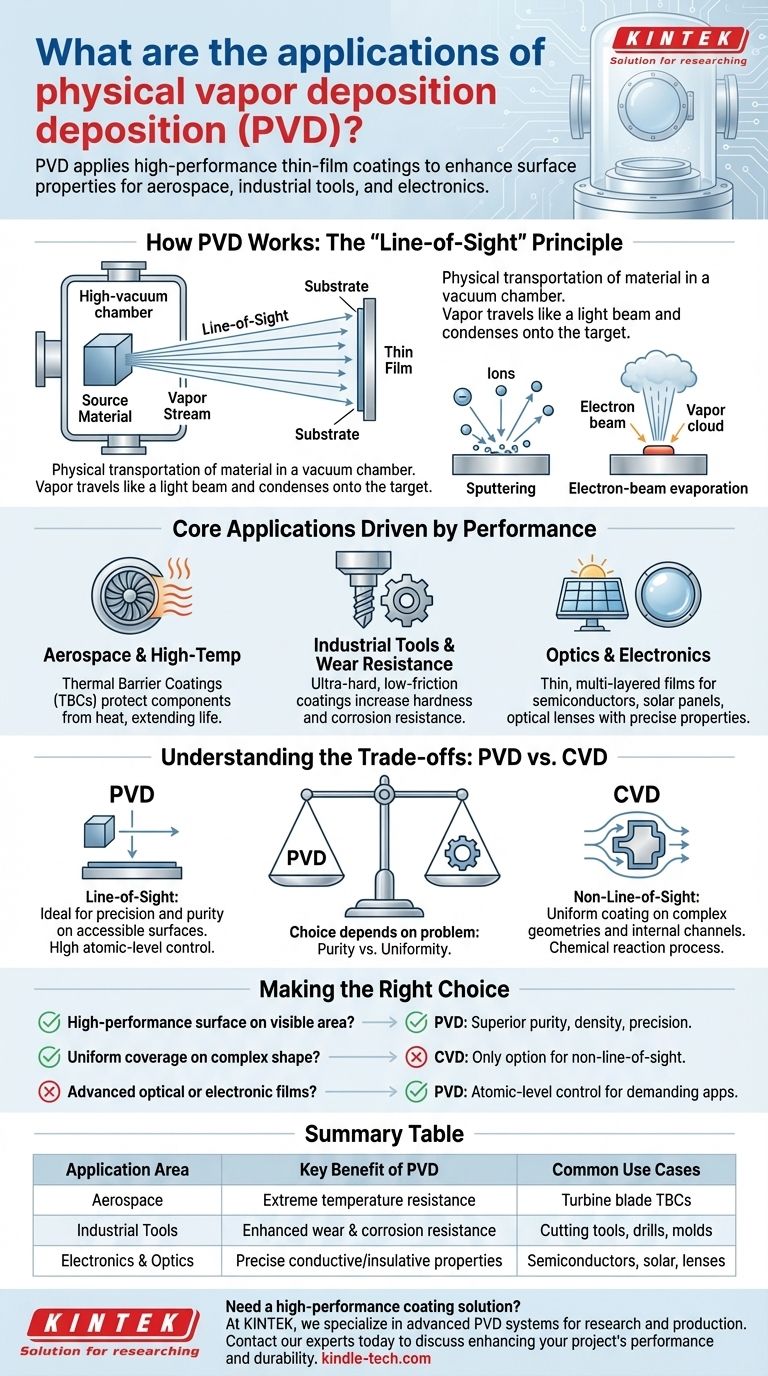

시각적 가이드
