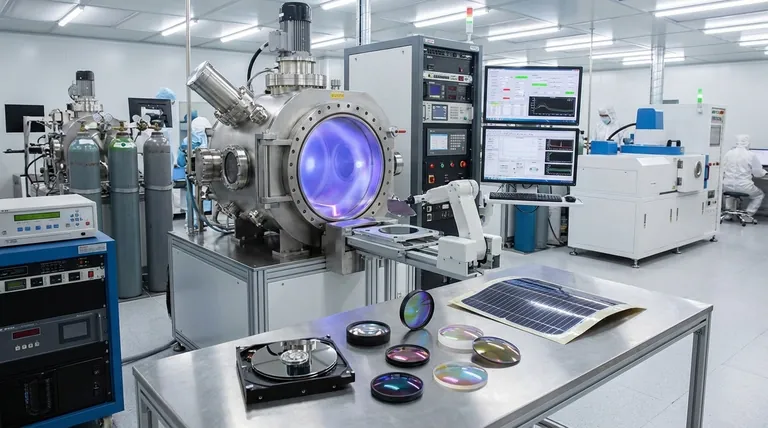

요약하자면, 스퍼터 증착은 현대 전자 및 광학 장치에 필수적인 고성능 박막을 생성하는 데 사용되는 기초 기술입니다. 주요 응용 분야는 집적 회로용 반도체 산업, 하드 디스크 드라이브 제조용 데이터 저장 장치, 렌즈 및 거울에 특수 코팅을 생성하기 위한 광학 분야입니다.
스퍼터 증착은 단순한 코팅 방법이 아니라 정밀 엔지니어링 도구입니다. 그 진정한 가치는 복잡한 합금 및 고융점 화합물을 포함한 광범위한 재료를 탁월한 제어, 균일성 및 접착력으로 증착할 수 있는 능력에 있습니다.
스퍼터 증착 작동 방식
핵심 메커니즘
스퍼터 증착은 물리 기상 증착(PVD)의 한 유형입니다. 진공 챔버 내에서 일반적으로 아르곤과 같은 불활성 가스로부터 플라즈마를 생성하여 작동합니다.
이 플라즈마에서 나온 양전하를 띤 아르곤 이온은 전기장에 의해 가속되어 원하는 코팅 재료로 만들어진 타겟과 충돌합니다.
타겟에서 기판으로
이러한 고에너지 충돌은 타겟 재료에서 개별 원자를 물리적으로 떼어내거나 "스퍼터링"합니다. 스퍼터링된 원자는 진공을 통해 이동한 다음 구성 요소(기판) 표면에 응축되어 얇고 균일한 막을 형성합니다.
자세한 주요 응용 분야
반도체 및 마이크로일렉트로닉스
스퍼터 증착은 반도체 산업의 핵심입니다. 집적 회로 내에서 트랜지스터와 상호 연결을 형성하는 전도성 및 절연 재료의 초박막 층을 증착하는 데 사용됩니다.
이 공정은 복잡한 다층 장치를 안정적으로 대규모로 구축하는 데 필요한 고순도 및 원자 수준 제어를 제공합니다.
데이터 저장 장치 (하드 디스크)
스퍼터링의 가장 초기이자 가장 중요한 응용 분야 중 하나는 컴퓨터 하드 디스크 생산입니다. 디스크 플래터에 데이터를 저장하는 자기 층은 두께가 몇 나노미터에 불과합니다.
스퍼터링은 필요한 균일성과 자기 특성을 가진 이러한 복잡한 자기 합금을 증착하는 유일한 실용적인 방법입니다.
광학 코팅
이 기술은 고성능 광학 부품 제조에 필수적입니다. 렌즈에 반사 방지 코팅을 적용하고, 고반사 거울을 만들고, 특수 광학 필터를 생산하는 데 사용됩니다.
스퍼터링으로 생성된 조밀하고 균일한 막은 빛이 반사되거나 투과되는 방식을 정밀하게 제어하여 안경에서 고급 과학 기기에 이르기까지 모든 것의 성능을 향상시킵니다.
태양광 발전 및 디스플레이
재생 에너지 부문에서 스퍼터링은 태양 전지(태양광 발전) 내의 다양한 층을 증착하는 데 사용됩니다. 또한 평판 디스플레이 제조에도 사용되어 전도성 및 방출성 층에 기여합니다.
핵심 장점 이해
탁월한 재료 다용도성
주요 장점은 열 증착 방법으로는 증착하기 어렵거나 불가능한 텅스텐 또는 탄탈륨과 같은 매우 높은 융점을 가진 재료를 증착할 수 있다는 것입니다.
또한 스퍼터링은 타겟 재료의 원래 구성을 보존하면서 합금 및 화합물을 증착할 수 있어 최종 막이 원하는 화학적 특성을 갖도록 보장합니다.
우수한 막 품질 및 접착력
스퍼터링된 막은 기판에 대한 우수한 접착력으로 알려져 있습니다. 도착하는 원자의 높은 운동 에너지는 표면과 강하고 조밀한 결합을 형성하는 데 도움이 됩니다.
이는 다른 방법에 비해 벗겨지거나 결함이 발생할 가능성이 적은 내구성 있고 고품질의 막을 만듭니다.
공정 제어 및 안정성
스퍼터링 타겟은 안정적이고 오래 지속되는 재료 소스 역할을 하여 재현 가능하고 제어 가능한 공정을 가능하게 합니다.
이러한 안정성은 한 구성 요소에서 다음 구성 요소까지 일관성이 가장 중요한 대량 생산에 매우 중요합니다. 또한 산소 또는 질소와 같은 반응성 가스를 도입하여 기판에 산화물 또는 질화물 화합물을 형성하는 반응성 스퍼터링도 가능합니다.
일반적인 문제점 및 고려 사항
증착 속도
스퍼터 증착 속도는 열 증착으로 얻을 수 있는 속도보다 느린 경우가 많습니다. 이로 인해 매우 두꺼운 막이 빠르게 필요하거나 높은 처리량이 절대적인 주요 관심사인 응용 분야에는 덜 적합할 수 있습니다.
공정 복잡성
매우 제어 가능하지만 스퍼터링에 필요한 장비는 더 간단한 증착 기술보다 더 복잡하고 비쌀 수 있습니다. 진공 시스템, 고전압 전원 공급 장치 및 가스 유량 제어가 필요하므로 더 높은 수준의 공정 전문 지식이 필요합니다.
기판 가열
소스 자체에서 방사되는 열은 거의 없지만 고에너지 입자에 의한 기판의 충격은 원치 않는 가열을 유발할 수 있습니다. 이는 플라스틱 또는 생물학적 샘플과 같이 온도에 민감한 재료를 코팅할 때 문제가 될 수 있습니다.
목표에 맞는 올바른 선택
스퍼터 증착은 강력한 도구이지만, 그 적합성은 프로젝트의 기술 요구 사항에 전적으로 달려 있습니다.
- 고성능 전자 제품에 중점을 둔다면: 스퍼터링은 현대 마이크로칩에 필요한 순수하고 조밀하며 복잡한 재료 스택을 생성하는 능력으로 업계 표준입니다.
- 광학 정밀도에 중점을 둔다면: 스퍼터링된 막의 균일성과 밀도는 고품질 반사 방지 코팅, 거울 및 필터를 생성하는 데 이상적입니다.
- 재료 유연성에 중점을 둔다면: 스퍼터링은 열 방법으로 처리할 수 없는 합금, 화합물 또는 내화 금속을 증착하는 데 가장 적합한 선택입니다.
- 빠르고 저렴한 코팅에 중점을 둔다면: 스퍼터링의 우수한 막 품질이 필요하지 않다면 열 증착과 같은 더 간단한 방법이 더 적절한 선택일 수 있습니다.
궁극적으로 스퍼터 증착을 선택하는 것은 막 품질, 재료 다용도성 및 공정 제어를 다른 모든 것보다 우선시하는 결정입니다.
요약 표:
| 응용 분야 | 주요 용도 | 주요 재료 이점 |
|---|---|---|
| 반도체 | IC용 전도성 및 절연성 층 증착 | 고순도, 원자 수준 제어 |
| 데이터 저장 장치 | 하드 디스크 드라이브용 자기 층 제조 | 균일성, 정밀한 자기 특성 |
| 광학 코팅 | 렌즈/거울에 반사 방지, 반사 층 생성 | 빛 제어를 위한 조밀하고 균일한 막 |
| 태양광 발전/디스플레이 | 태양 전지 및 평판 디스플레이에 층 증착 | 복잡한 재료 스택에 대한 다용도성 |
