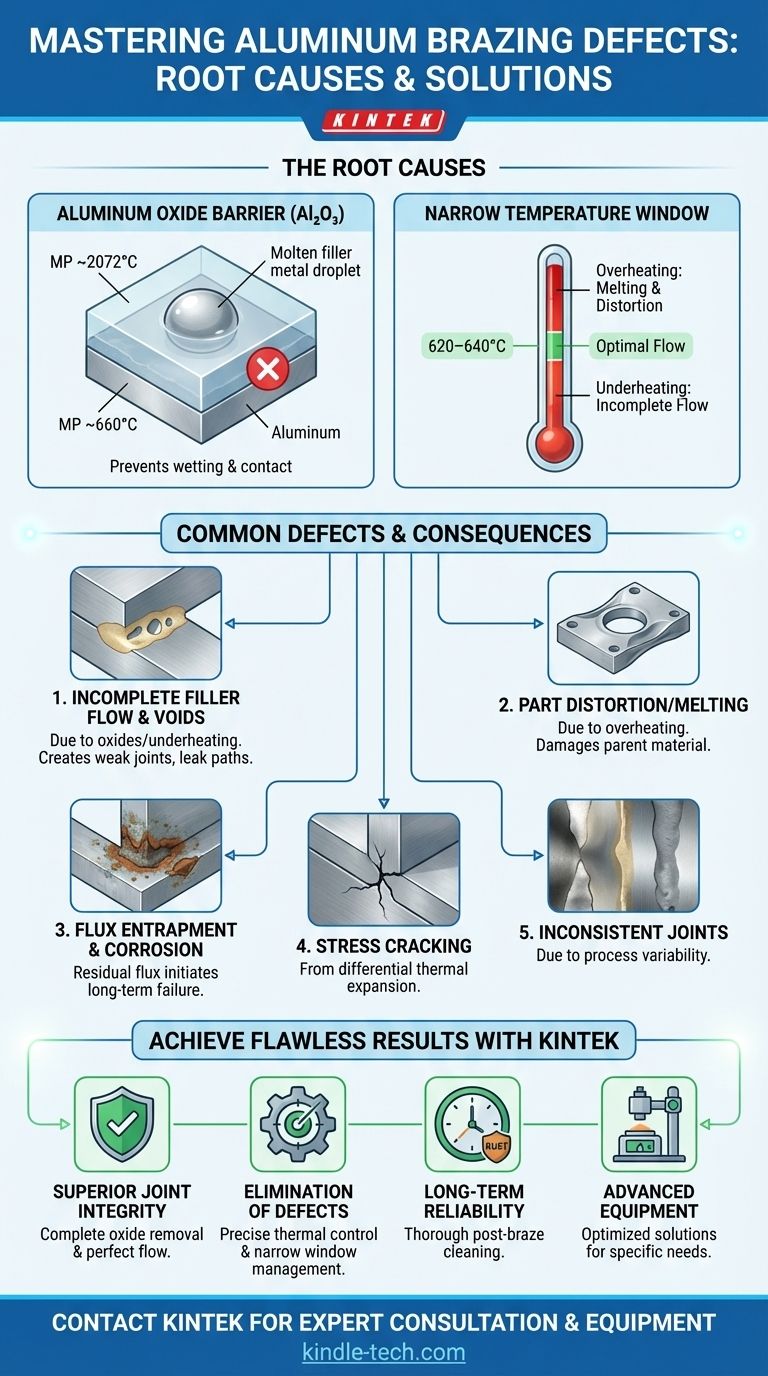

알루미늄 브레이징은 고품질 접합을 달성하기 위해 다양한 매개변수에 대한 정밀한 제어가 필요한 복잡한 프로세스입니다. 알루미늄 브레이징의 결함은 부적절한 진공 수준, 부적절한 온도 제어, 불량한 부품 고정 등 여러 요인으로 인해 발생할 수 있습니다. 이러한 결함과 근본 원인을 이해하는 것은 납땜 구성 요소의 신뢰성과 성능을 보장하는 데 중요합니다.
설명된 핵심 사항:
-
진공 수준 유지 관리:
- 결함: 진공도가 충분하지 않으면 브레이징 표면이 산화 및 오염되어 접합 품질이 저하될 수 있습니다.
- 설명: 10^-5mbar 범위 이상의 진공 수준을 유지하는 것이 중요합니다. 이는 납땜 환경에 접합 공정을 방해할 수 있는 오염 물질이 없음을 보장합니다. 이 범위에서 벗어나면 용가재가 불완전하게 젖어 공극이 생기고 접합부가 약해질 수 있습니다.
-
가열 온도:
- 결함: 가열 온도가 올바르지 않으면 용가재의 용융이 부족하거나 과도하게 용융되어 접합 불량이 발생할 수 있습니다.
- 설명: 알루미늄 브레이징의 최적 가열 온도는 일반적으로 사용되는 합금에 따라 575~590°C 사이입니다. 부품이 올바른 온도에 도달하도록 보장하는 것은 용가재가 적절하게 흐르고 강한 결합을 형성하는 데 필수적입니다. 이 범위에서 벗어나면 불완전한 결합이나 과도한 금속간 형성이 발생할 수 있으며, 두 가지 모두 결합 무결성을 손상시킵니다.
-
온도 균일성:
- 결함: 불균일한 가열로 인해 국부적인 과열 또는 과열이 발생하여 접합 품질이 일관되지 않을 수 있습니다.
- 설명: 일관된 브레이징 결과를 얻으려면 ±5.5°C 이내의 온도 균일성이 중요합니다. 불균일한 가열로 인해 일부 영역은 최적의 온도에 도달하는 반면 다른 영역은 그렇지 않아 불완전한 접합, 공극 및 접합부 취약 지점과 같은 결함이 발생할 수 있습니다. 다중 구역 온도 제어 가열로를 사용하면 전체 부품에 걸쳐 균일한 가열을 유지하는 데 도움이 됩니다.
-
사이클 시간:
- 결함: 사이클 시간이 적절하지 않으면 가열이 부족하거나 과도하게 발생하여 접합부 결함이 발생할 수 있습니다.
- 설명: 사이클 시간은 가열로 유형, 부품 구성 및 부품 고정 장치에 따라 다릅니다. 사이클 시간이 너무 짧으면 용가재가 흐르고 적절하게 접착될 시간이 충분하지 않을 수 있습니다. 반대로, 사이클 시간이 너무 길면 과도한 금속간 화합물이 형성되어 접합부가 약화될 수 있습니다. 최적의 브레이징 결과를 얻으려면 적절하게 보정된 사이클 시간이 필수적입니다.
-
부품 고정:
- 결함: 잘못된 고정으로 인해 정렬 불량, 틈, 일관성 없는 접합 품질이 발생할 수 있습니다.
- 설명: 적절한 부품 고정은 납땜할 부품이 가열 공정 중에 올바른 위치와 정렬로 고정되도록 보장합니다. 부품 간의 정렬 불량이나 틈으로 인해 용가재가 고르게 흐르는 것을 방해하여 보이드, 불완전한 접합 및 약한 접합과 같은 결함이 발생할 수 있습니다. 일관된 접합 품질을 유지하려면 고품질 고정 장치가 필수적입니다.
요약하면, 알루미늄 브레이징의 결함은 진공 수준, 가열 온도, 온도 균일성, 사이클 시간 및 부품 고정에 대한 정밀한 제어를 유지함으로써 완화될 수 있습니다. 요구되는 성능 표준을 충족하는 고품질 브레이징 조인트를 생산하려면 이러한 중요한 요소를 이해하고 해결하는 것이 필수적입니다.
요약표:
| 결함 | 원인 | 방지 |
|---|---|---|
| 산화/오염 | 부적절한 진공 수준(10^-5mbar 미만) | 10^-5mbar 범위 이상의 진공 수준을 유지하십시오. |
| 불충분/과도한 용융 | 잘못된 가열 온도(575-590°C 범위 외) | 최적의 범위 내에서 정밀한 온도 제어를 보장합니다. |
| 불균일한 가열 | ±5.5°C를 초과하는 온도 변화 | 균일한 가열을 위해 다중 구역 온도 조절 용광로를 사용하십시오. |
| 부적절한 사이클 시간 | 사이클 시간이 너무 짧거나 너무 깁니다. | 가열로 유형, 부품 구성 및 고정 장치를 기준으로 사이클 시간을 보정합니다. |
| 정렬 불량/간격 | 부품 고정 불량 | 부품 간 적절한 정렬과 접촉을 보장하려면 고품질 고정 장치를 사용하십시오. |
