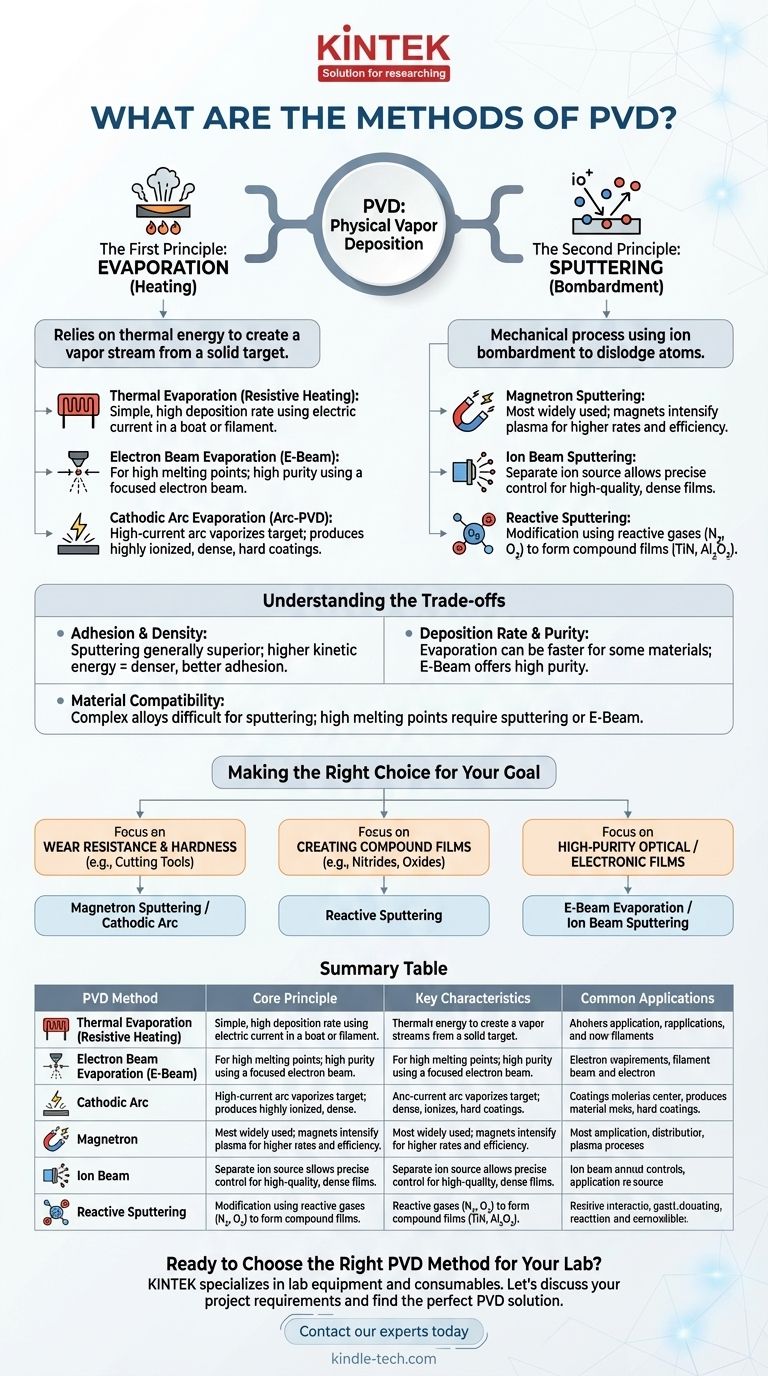

물리적 기상 증착(PVD)은 기판에 박막을 증착하는 데 사용되는 진공 기반 기술의 집합입니다.주요 방법으로는 열 증착, 스퍼터링, 전자빔 증착(전자빔 증착)이 있습니다.열 증발은 물질이 기화할 때까지 가열하여 증기가 기판에 응축되도록 하는 것입니다.스퍼터링은 고에너지 입자를 사용하여 대상 물질에서 원자를 방출한 다음 기판 위에 증착합니다.전자빔 증착은 전자빔을 사용하여 대상 물질을 증발시킵니다.다른 고급 PVD 방법으로는 펄스 레이저 증착(PLD), 분자 빔 에피택시(MBE), 음극 아크 증착, 이온 도금 등이 있습니다.이러한 기술은 내구성이 뛰어난 고성능 코팅이 필요한 산업에서 널리 사용됩니다.
핵심 포인트 설명:
-
열 증발:
- 프로세스:재료가 기화될 때까지 진공 상태에서 가열합니다.그런 다음 증기는 더 차가운 기판에서 응축되어 얇은 필름을 형성합니다.
- 응용 분야:일반적으로 반도체 및 광학 산업에서 금속, 산화물 및 기타 재료를 증착하는 데 사용됩니다.
- 장점:간단한 설정, 높은 증착률, 다양한 재료와의 호환성.
- 제한 사항:융점이 상대적으로 낮은 재료로 제한되며 스텝 커버리지가 떨어질 수 있습니다.
-
스퍼터링:
- 프로세스:고에너지 이온(보통 아르곤)이 표적 물질에 충격을 가해 원자를 방출하여 기판에 침착시킵니다.
- 유형:DC 스퍼터링, RF 스퍼터링 및 마그네트론 스퍼터링을 포함합니다.
- 애플리케이션:마이크로 전자, 광학 및 장식용 코팅의 금속, 합금 및 화합물을 증착하는 데 널리 사용됩니다.
- 장점:필름 구성 및 균일성에 대한 탁월한 제어로 녹는점이 높은 재료에 적합합니다.
- 제한 사항:열 증착에 비해 증착 속도가 느리고 장비 비용이 높습니다.
-
전자빔 증착(전자빔 증착):
- 프로세스:전자 빔이 대상 물질에 집중되어 기화됩니다.그러면 증기가 기판 위에 증착됩니다.
- 응용 분야:반도체 및 항공우주 산업의 고순도 필름에 이상적입니다.
- 장점:높은 증착률, 융점이 높은 물질을 증발시키는 능력, 오염을 최소화합니다.
- 제한 사항:복잡한 장비와 높은 운영 비용.
-
펄스 레이저 증착(PLD):
- 프로세스:고출력 레이저 펄스가 대상에서 물질을 제거하여 기판에 증착되는 증기 기둥을 생성합니다.
- 응용 분야:연구 및 산업 분야에서 초전도체, 산화물, 질화물과 같은 복잡한 재료에 사용됩니다.
- 장점:필름 구성 및 화학량론을 정밀하게 제어하여 다성분 소재에 적합합니다.
- 제한 사항:소면적 증착으로 제한되며 레이저 파라미터를 신중하게 제어해야 합니다.
-
분자 빔 에피택시(MBE):
- 프로세스:원자 또는 분자 빔을 기판에 조사하여 박막을 층층이 성장시키는 고도로 제어된 방법입니다.
- 응용 분야:주로 반도체 연구 및 고품질 에피택셜 레이어 생산에 사용됩니다.
- 장점:필름 두께와 구성을 원자 수준에서 제어할 수 있어 복잡한 다층 구조를 만드는 데 탁월합니다.
- 제한 사항:증착 속도가 매우 느리고 장비 비용이 높습니다.
-
음극 아크 증착:
- 프로세스:전기 아크가 음극 타겟에서 물질을 기화시킨 다음 기판에 증착합니다.
- 응용 분야:툴링 및 내마모성 애플리케이션에서 질화 티타늄과 같은 하드 코팅에 사용됩니다.
- 장점:증기의 이온화도가 높아 밀도가 높고 밀착력이 높은 필름을 생성합니다.
- 제한 사항:물방울이 형성될 가능성이 있으며 아크 파라미터를 신중하게 제어해야 합니다.
-
이온 도금:
- 프로세스:증착 또는 스퍼터링과 기판의 이온 충격을 결합하여 필름 접착력과 밀도를 향상시킵니다.
- 응용 분야:항공우주, 자동차 및 장식용 코팅에 일반적으로 사용됩니다.
- 장점:필름 접착력, 밀도 및 균일성 향상.
- 제한 사항:기본 증착 또는 스퍼터링에 비해 설정이 더 복잡하고 운영 비용이 높습니다.
-
활성 반응 증착(ARE):
- 프로세스:열 증발 과정에서 도입된 반응성 가스가 화합물 필름을 형성합니다.
- 응용 분야:산화물, 질화물 및 탄화물을 증착하는 데 사용됩니다.
- 장점:향상된 화학 반응성 및 필름 구성에 대한 제어.
- 제한 사항:가스 흐름과 압력의 정밀한 제어가 필요합니다.
-
이온화 클러스터 빔 증착(ICBD):
- 프로세스:물질이 기화 및 이온화되어 기판을 향해 가속되는 클러스터를 형성합니다.
- 응용 분야:전자 및 광학 분야의 고품질 박막에 적합합니다.
- 장점:이온화된 클러스터로 필름 밀도 및 접착력 향상.
- 제한 사항:복잡한 장비와 특정 재료로 제한됨.
각 PVD 방법에는 고유한 특성, 장점 및 한계가 있으므로 원하는 필름 특성 및 기판 요구 사항에 따라 다양한 용도에 적합합니다.
요약 표:
| PVD 방법 | 프로세스 | 애플리케이션 | 장점 | 제한 사항 |
|---|---|---|---|---|
| 열 증발 | 진공 상태에서 가열된 재료, 기판에 응축된 증기 | 반도체 및 광학 산업의 금속, 산화물 | 간단한 설정, 높은 증착률, 폭넓은 재료 호환성 | 저융점 재료로 제한, 낮은 스텝 커버리지 |
| 스퍼터링 | 고에너지 이온이 타겟에 충돌하여 원자를 기판으로 방출합니다. | 금속, 합금, 마이크로 일렉트로닉스, 광학, 장식용 코팅의 화합물 | 고융점 재료에 적합한 필름 구성에 대한 탁월한 제어력 | 느린 증착 속도, 높은 장비 비용 |
| 전자빔 증착 | 전자 빔이 타겟을 증발시켜 기판에 증착합니다. | 반도체 및 항공우주 산업에서 고순도 필름 제작 | 높은 증착률, 오염 최소화, 고융점 물질 증착 | 복잡한 장비, 높은 운영 비용 |
| 펄스 레이저 증착 | 레이저 펄스가 기판의 타겟, 증기 플룸 증착물을 제거합니다. | 연구 및 산업 응용 분야의 초전도체, 산화물, 질화물 | 필름 조성을 정밀하게 제어하여 다성분 재료에 적합 | 소면적 증착으로 제한, 세심한 레이저 파라미터 제어 필요 |
| 분자 빔 에피택시 | 원자/분자 빔이 박막을 층층이 성장시킵니다. | 반도체 연구, 고품질 에피택셜 층 성장 | 원자 수준 제어, 복잡한 다층 구조에 탁월함 | 매우 느린 증착 속도, 높은 장비 비용 |
| 음극 아크 증착 | 전기 아크가 음극 타겟을 기화시켜 기판에 증착합니다. | 툴링 및 내마모성 애플리케이션의 하드 코팅(예: 질화 티타늄) | 높은 이온화, 고밀도 및 밀착성 필름 | 물방울 형성 가능성, 세심한 아크 파라미터 제어 필요 |
| 이온 도금 | 증착/스퍼터링과 이온 충격을 결합하여 접착력 향상 | 항공우주, 자동차, 장식용 코팅 | 필름 접착력, 밀도 및 균일성 향상 | 더 복잡한 설정, 더 높은 운영 비용 |
| 활성화된 반응성 증발 | 화합물 필름의 열 증발 과정에서 유입되는 반응성 가스 | 산화물, 질화물, 탄화물 | 향상된 화학 반응성, 필름 구성 제어 | 가스 흐름과 압력의 정밀한 제어가 필요함 |
| 이온화된 클러스터 빔 증착 | 기화, 이온화 및 가속된 물질이 기판을 향해 클러스터로 증착됩니다. | 전자 및 광학 분야의 고품질 박막 제작 | 이온화된 클러스터로 인한 필름 밀도 및 접착력 향상 | 특정 재료로 제한된 복잡한 장비 |
