물리적 증착(PVD)의 예는 무엇입니까? 스퍼터링 및 열 증착 알아보기

물리적 증착(PVD)의 주요 예는 스퍼터링입니다. 이는 타겟 물질을 고에너지 이온으로 충격하여 원자가 방출되어 기판에 증착되는 공정입니다. 스퍼터링은 열 증착과 함께 광범위한 표면에 초박형 고성능 필름을 생성하는 데 사용되는 가장 일반적인 두 가지 PVD 방법입니다.

PVD는 단일 공정이 아니라 진공 증착 기술의 한 종류입니다. 그 핵심 목적은 재료에 매우 얇은 코팅을 적용하여 기본 개체를 변경하지 않고 경도, 내마모성 또는 열 안정성과 같은 표면 특성을 근본적으로 향상시키는 것입니다.

PVD 작동 방식: 고체에서 증기, 그리고 필름으로

본질적으로 PVD는 물리적 변환 과정입니다. 고체 물질이 고진공 챔버 내에서 증기로 변환되고, 그 진공을 가로질러 운반된 다음, 기판으로 알려진 목표 물체의 표면에 원자 단위로 응축됩니다.

두 가지 주요 PVD 방법

다양한 변형이 있지만, 이 기술들은 고체 물질이 증기로 변환되는 방식에 따라 두 가지 주요 범주로 나뉩니다.

스퍼터링: "분자 당구" 접근 방식

스퍼터링은 고에너지원을 사용하여 진공 챔버 내에서 플라즈마(일반적으로 아르곤과 같은 불활성 가스에서 생성)를 생성합니다.

이 고에너지 이온은 원하는 코팅 재료의 블록인 "타겟"으로 가속됩니다. 이 충격은 타겟에서 원자를 물리적으로 떼어내는데, 이는 큐볼이 당구공 랙을 깨는 것과 유사한 과정입니다.

이렇게 방출된 원자들은 챔버를 통과하여 기판에 증착되어 매우 조밀하고 균일하며 잘 접착된 박막을 형성합니다.

열 증착: 제어된 끓임 및 응축

열 증착은 강렬한 열을 사용하여 소스 재료의 온도를 증발하거나 끓기 시작할 때까지 높입니다.

이 과정은 증발된 원자들이 공기 분자와 충돌하지 않고 자유롭게 이동할 수 있도록 진공 상태에서 이루어져야 합니다.

그런 다음 증기는 더 차가운 기판에 도달할 때까지 직선으로 이동하여 다시 고체 상태로 응축되어 박막을 형성합니다. 일반적인 방법인 전자빔 증착은 집중된 전자빔을 사용하여 재료를 매우 정밀하게 가열합니다.

실제 응용 분야: PVD가 사용되는 곳

PVD는 페인트와 같은 일상적인 코팅에는 사용되지 않습니다. 이는 표면 특성이 기능과 수명에 중요한 응용 분야를 위해 고성능 공정으로 예약되어 있습니다.

항공우주 및 고온 부품

항공우주 기업들은 PVD를 사용하여 터빈 블레이드와 같은 엔진 부품에 조밀한 열 차단 코팅을 적용합니다. 이 코팅은 부품이 극한의 온도를 견딜 수 있도록 하여 효율성과 내구성을 향상시킵니다.

도구용 보호 코팅

드릴 비트, 엔드밀, 금형과 같은 산업용 도구에는 단단하고 부식에 강한 코팅이 적용됩니다. 얇은 PVD 필름은 마찰을 줄이고 마모를 방지하여 도구의 수명을 극적으로 늘릴 수 있습니다.

첨단 광학 및 전자 제품

PVD는 현대 전자 제품 및 광학에 필수적입니다. 안경 렌즈 및 카메라 광학 장치에 반사 방지 필름을 적용하고, 태양 전지판용 전도성 층 및 반도체 제조에 필요한 복잡한 박막을 만드는 데 사용됩니다.

장단점 이해하기

강력하지만 PVD는 특정 제약이 있는 특수 공정으로, 일부 응용 분야에는 적합하지 않습니다.

진공의 필요성

모든 PVD 공정은 고진공 환경을 필요로 합니다. 장비는 복잡하고 비싸며, 진공을 생성하는 데 시간과 비용이 추가됩니다.

직선 증착

증발된 원자는 소스에서 기판까지 직선으로 이동합니다. 이 "직선" 특성으로 인해 3차원 물체의 내부 표면이나 복잡하고 그림자진 영역을 균일하게 코팅하는 것이 어려울 수 있습니다.

스퍼터링 대 증착

스퍼터링은 일반적으로 증착보다 더 조밀한 필름과 더 강한 접착력을 생성합니다. 그러나 증착은 종종 더 높은 증착 속도를 달성할 수 있어 특정 응용 분야에서는 더 빠릅니다.

목표에 맞는 올바른 선택

최고의 PVD 기술은 최종 제품의 원하는 특성과 코팅되는 기판의 특성에 전적으로 달려 있습니다.

• 최대 내구성과 내마모성이 주요 초점이라면: 스퍼터링은 도구 및 기계 부품에 조밀하고 단단한 코팅을 만드는 데 종종 선호됩니다.
• 고순도 광학 또는 전자 필름이 주요 초점이라면: 열 증착은 렌즈 또는 반도체용으로 얇고 정밀한 층을 증착하는 데 탁월한 제어를 제공합니다.
• 열에 민감한 기판 코팅이 주요 초점이라면: 스퍼터링은 종종 열 증착보다 낮은 온도 공정이므로 플라스틱 또는 고열에 의해 손상될 수 있는 기타 재료에 더 안전한 선택입니다.

궁극적으로 PVD는 엔지니어가 기본 재료만으로는 제공할 수 없는 특성을 가진 표면을 설계할 수 있도록 합니다.

요약표:

PVD 방법	작동 방식	주요 특징	일반적인 응용 분야
스퍼터링	타겟 물질을 이온으로 충격하여 원자를 방출합니다.	조밀하고 균일한 필름; 강력한 접착력; 낮은 온도.	보호 도구 코팅, 내마모성 표면.
열 증착	진공 상태에서 물질이 증발할 때까지 가열합니다.	높은 증착 속도; 고순도 필름에 탁월.	광학 코팅, 반도체 층, 전자 제품.

프로젝트에 고성능 PVD 코팅 솔루션이 필요하십니까? KINTEK은 정밀 박막 증착을 위한 고급 실험실 장비 및 소모품을 전문으로 합니다. 도구, 광학 부품 또는 전자 장치를 개발하든, 스퍼터링 및 증착과 같은 PVD 기술에 대한 당사의 전문 지식은 우수한 표면 특성을 달성하는 데 도움이 될 수 있습니다. 지금 전문가에게 문의하여 귀하의 실험실의 특정 요구 사항을 지원할 수 있는 방법을 논의하십시오!

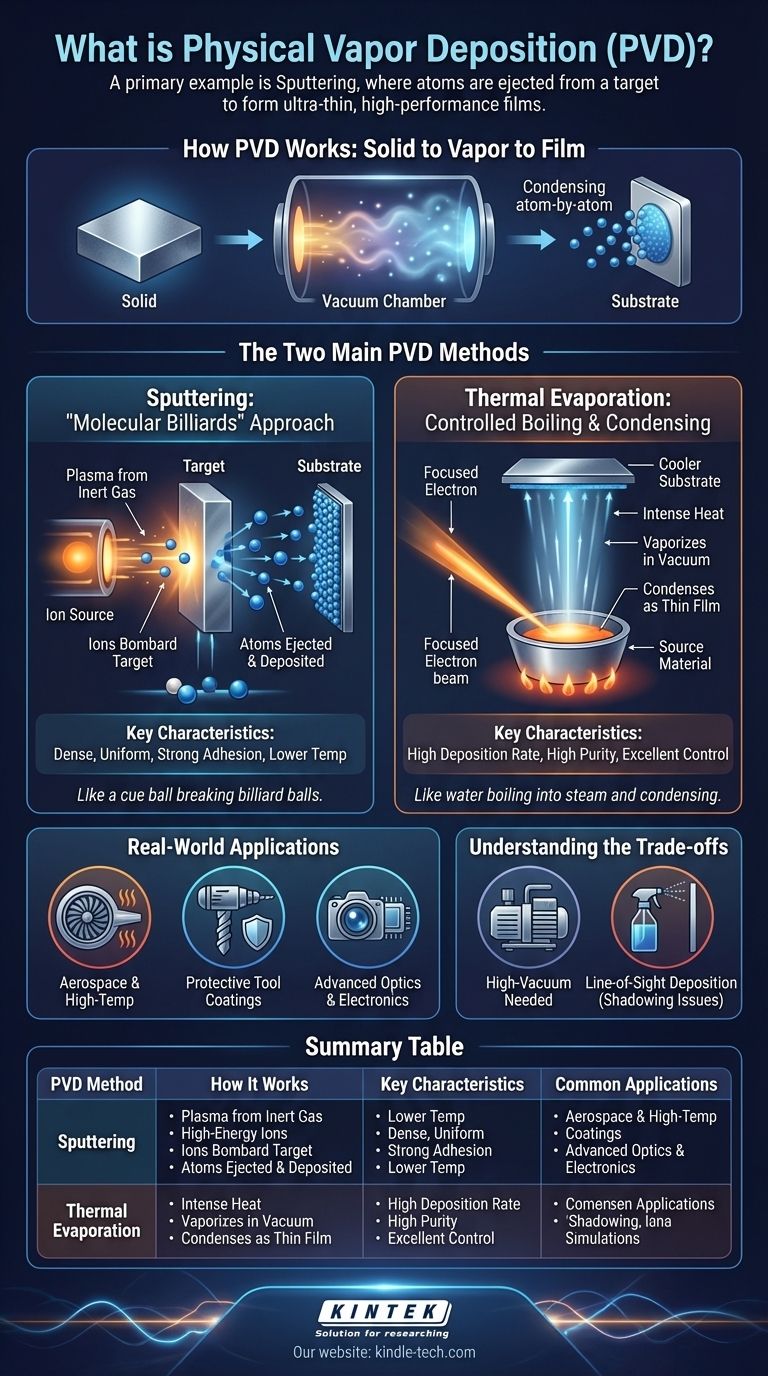

시각적 가이드
