플라즈마 보조 증착은 다양한 기판에 박막을 증착하는 데 사용되는 정교한 제조 기술입니다.
구체적으로 플라즈마 보조 화학 기상 증착(PACVD)과 플라즈마 강화 화학 기상 증착(PECVD)이 여기에 포함됩니다.
이러한 공정은 하전 입자로 구성된 물질 상태인 플라즈마를 사용하여 화학 반응을 시작하고 유지하여 기판에 물질을 증착합니다.
이러한 반응에 필요한 에너지는 일반적으로 무선 주파수, 직류 또는 마이크로파 소스와 같은 고주파 전기 방전을 통해 제공됩니다.
5가지 주요 단계 설명
1. 플라즈마 생성

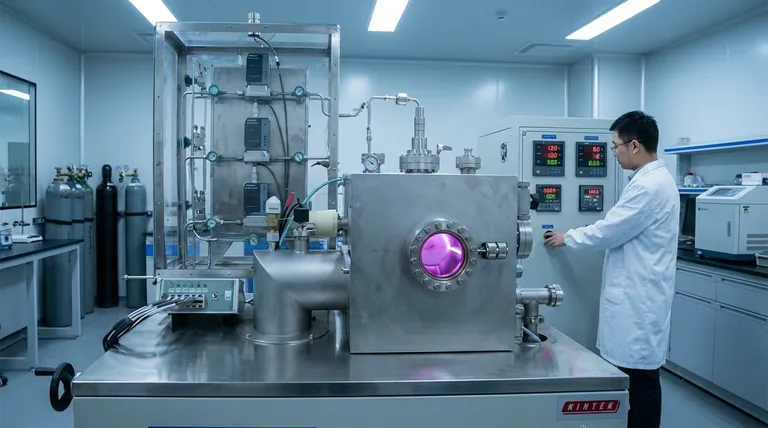

공정은 진공 챔버 내에서 플라즈마를 생성하는 것으로 시작됩니다.
이는 일반적으로 두 전극 사이에 전기 방전을 가함으로써 이루어집니다.
이 방전에서 나오는 에너지는 가스를 이온화하여 이온, 전자, 자유 라디칼로 구성된 플라즈마를 생성합니다.
2. 전구체 가스의 활성화
실란이나 산소와 같은 전구체 가스가 플라즈마에 도입됩니다.
플라즈마의 고에너지 입자는 이러한 기체와 충돌하여 분해되어 반응성 종을 생성합니다.
3. 기판에 증착
이러한 반응성 종은 기판으로 이동하여 반응하여 표면에 흡수됩니다.
그 결과 박막이 형성됩니다.
이러한 반응의 화학적 부산물은 탈착되어 챔버에서 제거되어 증착 공정이 완료됩니다.
4. 증착 파라미터 제어
두께, 경도, 굴절률과 같은 증착된 필름의 특성은 가스 유량 및 작동 온도와 같은 파라미터를 조정하여 제어할 수 있습니다.
일반적으로 가스 유량이 높을수록 증착 속도가 빨라집니다.
5. 다목적성 및 응용 분야
플라즈마 보조 증착은 금속, 산화물, 질화물 및 폴리머를 포함한 다양한 재료를 증착할 수 있는 매우 다재다능한 방법입니다.
다양한 크기와 모양의 물체에 사용할 수 있어 전자, 광학 및 제조와 같은 산업 분야의 다양한 응용 분야에 적합합니다.
