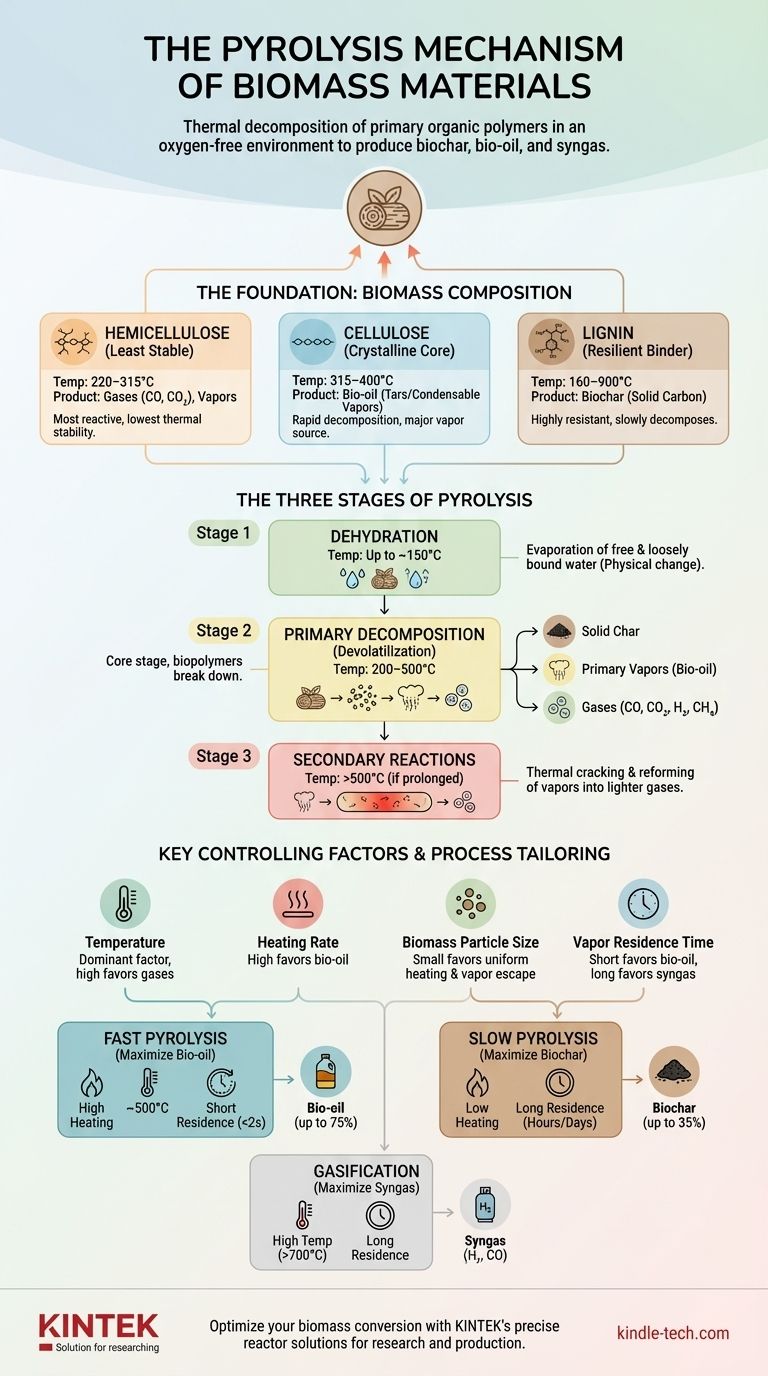

본질적으로, 바이오매스의 열분해 메커니즘은 산소가 없는 환경에서 주요 유기 고분자를 열적으로 분해하는 것입니다. 이는 단일 화학 반응이 아니라 셀룰로오스, 헤미셀룰로오스, 리그닌이 서로 다른 온도에서 분해되어 고체(바이오 숯), 액체(바이오 오일), 기체(합성 가스) 생성물의 혼합물을 생성하는 복잡한 다단계 공정입니다.
바이오매스 열분해를 이해하는 핵심은 이를 제어된 분해 과정으로 보는 것입니다. 최종 산물은 우연이 아니며, 바이오매스의 어떤 구성 요소가 언제 분해되는지, 그리고 생성된 증기가 반응기를 벗어나기 전에 어떤 일이 일어나는지에 대한 직접적인 결과입니다.
기초: 바이오매스 구성
메커니즘을 이해하려면 먼저 바이오매스의 세 가지 주요 구성 요소를 이해해야 합니다. 각 구성 요소는 다르게 분해되어 전체 공정에 고유한 입력으로 작용합니다.
헤미셀룰로오스: 가장 불안정한 구성 요소
헤미셀룰로오스는 세 가지 중 가장 반응성이 높고 열적으로 가장 불안정한 가지 달린 고분자입니다. 일반적으로 220–315°C의 가장 낮은 온도 범위에서 분해되기 시작합니다. 이 분해는 휘발성 가스(CO, CO₂)와 응축 가능한 유기 증기의 혼합물을 생성하지만, 바이오 숯 생성에는 덜 기여합니다.
셀룰로오스: 결정질 코어
셀룰로오스는 헤미셀룰로오스보다 안정적인 길고 선형이며 결정질인 고분자입니다. 일반적으로 315–400°C의 더 좁고 높은 온도 범위에서 빠르게 분해됩니다. 이 급속한 분해는 냉각 시 바이오 오일을 형성하는 응축 가능한 증기(타르)의 대부분을 생성하는 원인입니다.
리그닌: 탄력 있는 결합제
리그닌은 바이오매스 내에서 구조적 접착제 역할을 하는 복잡한 방향족 고분자입니다. 열 분해에 매우 강하며 넓은 온도 범위(160–900°C)에 걸쳐 매우 느리게 분해됩니다. 리그닌은 바이오 숯의 주요 공급원으로, 안정적인 방향족 고리가 재배열되어 고체 탄소 구조로 응축되는 경향이 있어 휘발성 조각으로 분해되는 경향이 적기 때문입니다.
열분해 반응의 세 단계
전체 메커니즘은 바이오매스 입자의 온도가 증가함에 따라 겹치는 일련의 물리적 및 화학적 단계로 전개됩니다.
1단계: 탈수
약 150°C까지의 온도에서 주요 공정은 바이오매스 내의 자유수 및 느슨하게 결합된 물의 증발입니다. 이는 화학적 분해가 아닌 물리적 변화이지만, 열분해가 시작되기 전에 발생해야 하는 중요한 에너지 소비 단계입니다.
2단계: 1차 분해 (탈휘발)
이것은 대략 200°C에서 500°C 사이에 발생하는 열분해 공정의 핵심입니다. 이 단계 동안 세 가지 바이오폴리머는 1차 생성물의 혼합물로 분해됩니다.
- 고체 숯: 리그닌 및 기타 비휘발성 성분의 응축으로 형성된 탄소 풍부 잔류물.
- 1차 증기: 응축 가능한 유기 분자의 복잡한 에어로졸(바이오 오일을 형성함).
- 가스: CO, CO₂, H₂, CH₄와 같은 응축되지 않는 "영구" 가스.
이러한 생성물의 상대적 비율은 바이오매스 구성 및 가열 조건에 의해 결정됩니다.
3단계: 2차 반응
1차 증기와 가스가 방출됨에 따라 뜨거운 반응기 내부를 통과합니다. 온도가 충분히 높고(일반적으로 >500°C) 뜨거운 영역에 충분히 오래 머무르면 2차 반응을 겪습니다. 여기에는 열분해, 재중합 및 개질이 포함되며, 이는 더 큰 증기 분자를 더 작고 가벼운 가스로 분해하고 표면에 2차 숯을 형성할 수도 있습니다.
메커니즘을 제어하는 주요 요인
최종 생성물 수율은 고정되어 있지 않습니다. 이는 어떤 반응 경로가 선호되는지에 영향을 미치는 공정 조건에 의해 직접적으로 제어됩니다.
온도 및 가열 속도
온도가 가장 지배적인 요소입니다. 더 높은 온도는 증기를 영구 가스로 분해하는 것을 선호합니다. 가열 속도는 바이오매스 입자가 목표 온도에 도달하는 속도를 결정합니다. 빠른 가열 속도는 급속한 분해를 유발하여 증기 생성을 최대화하고 액체 수율을 극대화합니다.
바이오매스 구성 및 입자 크기
셀룰로오스, 헤미셀룰로오스 및 리그닌의 고유한 비율은 잠재적 수율을 미리 결정합니다. 입자 크기는 더 작은 입자가 더 빠르고 균일하게 가열되고 휘발성 생성물이 2차 반응의 가능성을 최소화하기 위해 탈출해야 하는 거리가 더 짧기 때문에 중요합니다.
증기 체류 시간
이는 뜨거운 증기와 가스가 반응기 내부에 머무는 시간입니다. 바이오 오일 수율을 최대화하기 위해 1차 증기를 보존하려면 짧은 체류 시간이 필수적입니다. 긴 체류 시간은 광범위한 2차 분해를 허용하여 오일 수율을 희생시키면서 합성 가스 생산을 최대화합니다.
절충점 이해: 고속 열분해 대 저속 열분해
이러한 요소들의 상호 작용은 각각 다른 제품을 최대화하도록 설계된 두 가지 주요 작동 모드로 이어집니다.
고속 열분해: 바이오 오일 최대화
이 공정은 매우 빠른 가열 속도, 중간 온도(~500°C), 및 짧은 증기 체류 시간(<2초)을 사용합니다. 목표는 셀룰로오스와 헤미셀룰로오스를 신속하게 분해하고 2차 반응을 겪기 전에 증기를 즉시 제거하여 액체 바이오 오일 수율(무게 기준 최대 75%)을 최대화하는 것입니다.
저속 열분해: 바이오 숯 최대화
탄화라고도 하는 이 공정은 느린 가열 속도와 훨씬 더 긴 체류 시간(수 시간에서 며칠)을 사용합니다. 이러한 조건은 휘발성 물질의 점진적인 제거를 선호하고 안정적인 탄소 풍부 바이오 숯(무게 기준 최대 35%)을 형성하는 재배열 및 응축 반응을 촉진합니다.
목표에 맞게 메커니즘 조정
지배적인 원리를 이해함으로써 특정 결과를 달성하기 위해 열분해 메커니즘을 조작할 수 있습니다.
- 액체 연료(바이오 오일) 생산이 주된 초점인 경우: 빠른 증기 탈출을 보장하기 위해 빠른 가열 속도, 중간 온도(~500°C), 및 작은 바이오매스 입자를 사용하는 고속 열분해를 사용합니다.
- 토양 또는 여과용 안정적인 바이오 숯 생성에 주된 초점을 두는 경우: 느린 가열 속도와 긴 처리 시간을 사용하는 저속 열분해를 사용하여 고체 수율과 탄소 안정성을 최대화합니다.
- 에너지용 합성 가스 생성이 주된 초점인 경우: 모든 휘발성 화합물의 2차 분해를 의도적으로 촉진하여 H₂ 및 CO와 같은 단순 가스를 최대화하기 위해 고온(>700°C) 및 더 긴 증기 체류 시간을 사용합니다.
열분해 메커니즘을 마스터하는 것은 단순한 가열 공정에서 바이오매스를 가치 있고 맞춤화된 제품으로 전환하기 위한 정밀한 엔지니어링 도구로 변모시킵니다.
요약표:
| 구성 요소 | 분해 온도 | 주요 생성물 |
|---|---|---|
| 헤미셀룰로오스 | 220–315°C | 가스(CO, CO₂), 증기 |
| 셀룰로오스 | 315–400°C | 바이오 오일(응축성 증기) |
| 리그닌 | 160–900°C | 바이오 숯(고체 탄소) |
| 공정 유형 | 주요 조건 | 목표 생성물 |
| 고속 열분해 | 빠른 가열 속도, ~500°C, 짧은 증기 체류 시간 | 바이오 오일 최대화(최대 75%) |
| 저속 열분해 | 느린 가열 속도, 긴 체류 시간 | 바이오 숯 최대화(최대 35%) |
| 가스화 | 고온(>700°C), 긴 증기 체류 시간 | 합성 가스(H₂, CO) 최대화 |
바이오매스 전환 공정 최적화 준비가 되셨습니까? 바이오 오일 최대화, 토양 개량을 위한 안정적인 바이오 숯 생산, 또는 에너지용 합성 가스 생성이 목표이든 상관없이 KINTEK은 열분해 메커니즘을 마스터하는 데 도움이 되는 전문 지식과 안정적인 실험실 장비를 보유하고 있습니다. 당사의 반응기 및 소모품은 최종 제품 수율을 결정하는 중요한 요소인 온도, 가열 속도 및 체류 시간을 정밀하게 제어하도록 설계되었습니다. 귀하의 특정 바이오매스 연구 또는 생산 요구 사항에 맞는 솔루션을 맞춤화하는 방법에 대해 논의하려면 지금 전문가에게 문의하십시오.
