지식 빔 증착 공정이란 무엇인가요?
작성자 아바타

기술팀 · Kintek Solution

업데이트됨 1 week ago

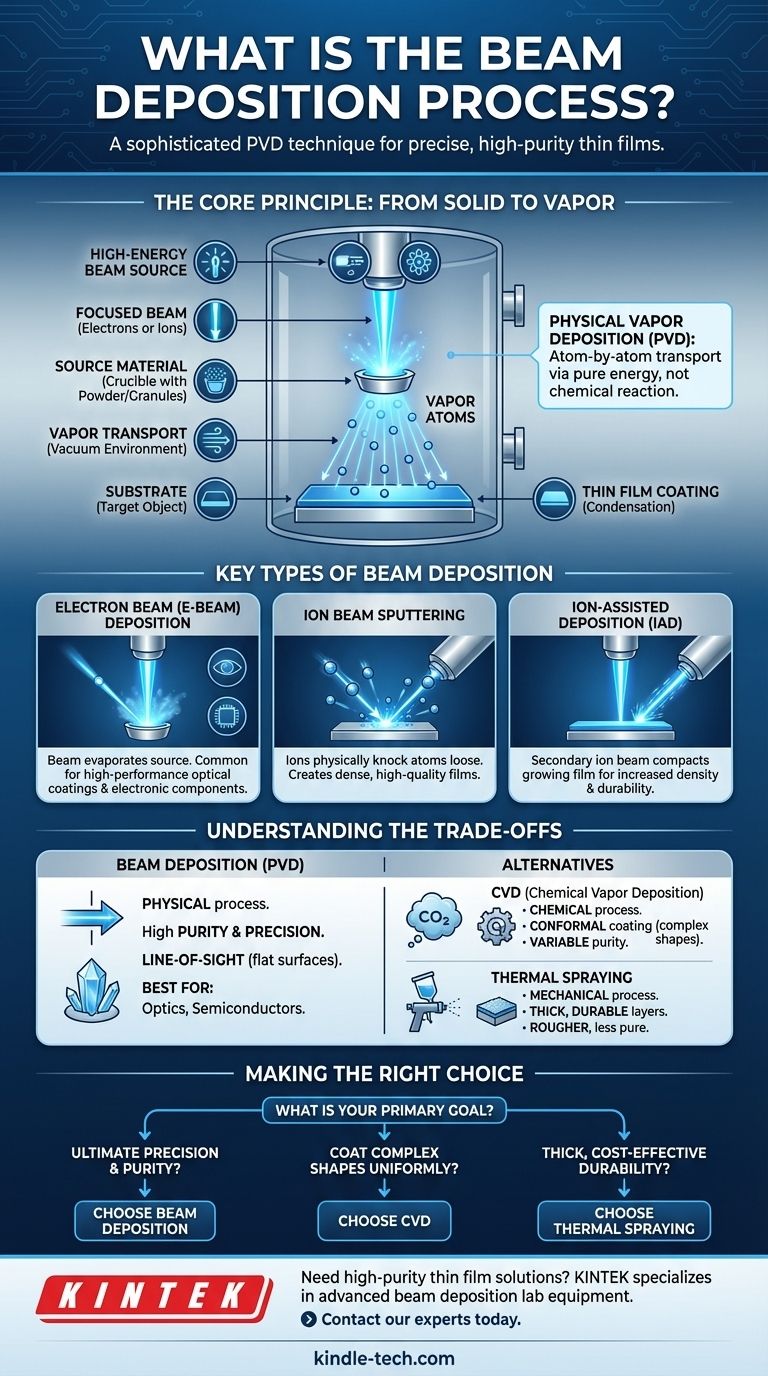

빔 증착 공정이란 무엇인가요?

빔 증착 공정은 이온이나 전자와 같은 입자 빔이 대상 물질과 상호 작용하여 기판에 박막을 증착하는 과정입니다. 이 공정은 접착력이 우수하고 결함이 적은 조밀하고 고품질의 코팅을 만드는 등 다양한 애플리케이션에 매우 중요합니다. 빔 증착에는 각각 고유한 특성과 장점을 가진 몇 가지 주요 방법이 있습니다.

이온 빔 증착:

이온 빔 증착(IBD)은 고도로 조준된 이온 빔을 사용하여 대상 물질과 상호 작용하여 주입, 스퍼터링 및 산란과 같은 공정을 진행합니다. 이온 빔 스퍼터 증착에서는 빔의 이온이 기판 근처의 타겟에 충돌하여 타겟 물질의 입자가 방출되어 기판 위에 증착됩니다. 이 방법은 증착 파라미터를 유연하고 정밀하게 제어할 수 있어 샘플에 미치는 영향을 최소화하면서 고품질의 증착을 얻을 수 있습니다.전자 빔 증착:

전자빔 증착(E-Beam)은 집중된 전자빔을 사용하여 소스 재료를 가열하고 기화시킨 다음 기판에 응축하여 박막을 형성합니다. 이 공정은 컴퓨터 시스템을 사용하여 가열, 진공 수준 및 기판 위치와 같은 매개 변수를 관리하여 정밀하게 제어할 수 있습니다. E-Beam 증착 시 이온 빔 지원을 추가하면 코팅의 접착력과 밀도가 향상되어 더욱 견고하고 스트레스가 적은 광학 코팅을 얻을 수 있습니다.

증착 메커니즘:

이온 및 전자빔 증착 모두에서 빔 입자의 에너지는 대상 물질에 전달되어 기화됩니다. 그런 다음 기화된 물질이 기판 위에 증착되어 박막을 형성합니다. 증착 방법의 선택은 원하는 필름의 특성과 애플리케이션의 특정 요구 사항에 따라 달라집니다.
