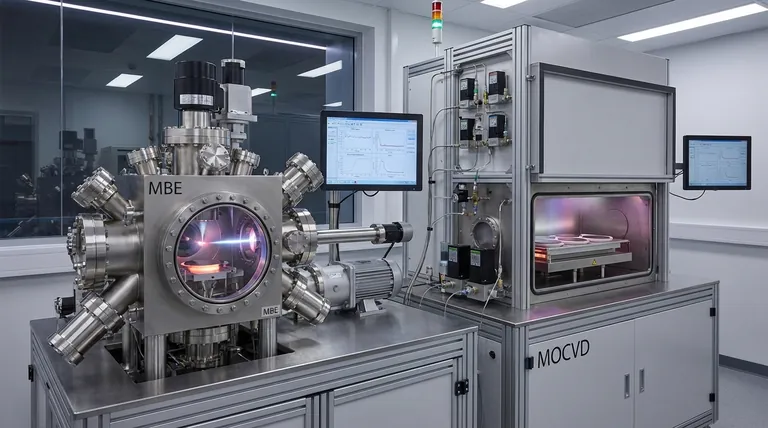

근본적으로, 분자선 에피택시(MBE)와 금속유기화학기상증착(MOCVD)의 차이점은 재료를 기판에 전달하는 방식에 있습니다. MBE는 고진공에서 원자를 "분사하는" 물리적 공정인 반면, MOCVD는 반응성 가스를 사용하여 표면에 박막을 "성장시키는" 화학적 공정입니다. 이러한 근본적인 차이가 각 방법의 강점을 결정합니다. MBE는 탁월한 정밀도를 제공하는 반면, MOCVD는 우수한 속도와 확장성을 제공합니다.
두 기술 모두 고품질의 결정질 박막(에피택시)을 생성하지만, 그중 하나를 선택하는 것은 전형적인 엔지니어링 트레이드오프입니다. MBE는 궁극적인 순도와 원자 수준 제어를 위한 도구인 반면, MOCVD는 대량 산업 생산을 위한 주력 장비입니다.
핵심 차이점: 물리적 증착 대 화학적 증착
이러한 기술의 이름은 그 근본적인 특성을 나타냅니다. 하나는 물리적 공정(증발)을 기반으로 하고, 다른 하나는 화학 반응에 의존합니다.
MBE: 물리적 증착 공정
분자선 에피택시는 물리적 기상 증착(PVD)의 정제된 형태입니다.
이는 초고진공(UHV) 챔버에서 갈륨이나 비소와 같은 초고순도 고체 원료를 가열하여 작동합니다. 이로 인해 원소가 승화되어 직선 경로, 즉 "분자 빔"을 통해 가열된 기판을 향해 이동합니다.
원자는 기판에 도달하여 달라붙어 원자층 하나씩 완벽한 결정 격자로 배열됩니다. UHV 환경은 오염을 방지하고 빔이 방해받지 않고 이동하도록 보장하는 데 중요합니다.
MOCVD: 화학 반응 공정
금속유기화학기상증착은 화학 기상 증착(CVD)의 한 유형입니다.
이 방법에서는 원하는 원소를 포함하는 전구체 가스(예: 트리메틸갈륨 및 아르신)가 반응 챔버로 주입됩니다. 이 가스들은 가열된 기판 위로 흐릅니다.
열은 가스가 기판 표면에서 분해되고 화학적으로 반응하도록 유도하여 원하는 원소를 남겨 결정 박막을 형성하게 합니다. 반응의 부산물은 그 후 배출됩니다.
주요 작동 매개변수 비교
물리적 대 화학적 차이는 이러한 시스템의 작동 방식과 달성할 수 있는 결과에 상당한 실질적인 차이를 만듭니다.
성장 속도 및 처리량
MOCVD는 성장 속도와 전체 처리량이 훨씬 높습니다. 이로 인해 LED 및 레이저 다이오드와 같은 화합물 반도체 장치의 산업 규모 제조를 위한 지배적인 방법이 됩니다.
MBE는 본질적으로 느린 공정입니다. 원자 단위로 재료를 증착하기 때문에 대량 생산에는 적합하지 않지만, 이러한 느린 속도가 뛰어난 제어를 가능하게 합니다.
작동 환경
MBE는 초고진공(UHV)을 요구합니다. 이 깨끗한 환경은 불순물을 최소화하고 MBE가 최고 순도의 박막을 생산한다는 명성을 갖게 합니다.
MOCVD는 저진공에서 거의 대기압에 이르는 훨씬 높은 압력에서 작동합니다. 이는 장비를 일부 측면에서 덜 복잡하게 만들지만, 신중하게 관리해야 하는 기상 유체 역학을 도입합니다.
박막 품질 및 균일성
UHV 환경에서 MBE의 느린 층별 성장은 원자적으로 선명한 계면과 탁월한 결정 순도를 허용합니다. 완벽한 구조가 필요한 연구 및 장치에 대한 표준입니다.
MOCVD는 대량 생산에 적합한 매우 고품질의 박막을 생성합니다. 고속 웨이퍼 회전(최대 1500 RPM)과 같은 기술은 가스 흐름 변화를 평균화하고 대형 웨이퍼 전반의 박막 균일성을 크게 향상시키는 데 사용됩니다.
트레이드오프 이해하기
MBE와 MOCVD 중에서 선택하는 것은 정밀도, 속도 및 비용의 균형을 맞추는 것을 포함합니다. 단 하나의 "더 나은" 방법은 없으며, 선택은 응용 분야의 목표에 따라 결정됩니다.
정밀도 대 속도
이것이 중심적인 트레이드오프입니다. MBE는 박막 두께와 조성에 대한 비교할 수 없는 원자 수준 제어를 제공하여 새로운 양자 구조 및 최첨단 장치 제작에 이상적입니다.
MOCVD는 속도와 확장성을 우선시합니다. 박막을 빠르게 여러 웨이퍼에 동시에 증착할 수 있는 능력은 제조에 훨씬 더 경제적입니다.
비용 및 복잡성
MBE 시스템은 주로 복잡한 UHV 구성 요소(펌프, 게이지 및 챔버)로 인해 구매 및 유지 관리가 매우 비쌉니다. 웨이퍼당 비용이 높습니다.
MOCVD 시스템도 복잡하지만 생산에 최적화되어 있습니다. 대규모에서는 높은 처리량으로 인해 웨이퍼당 비용이 훨씬 낮아져 제조업체의 초기 투자를 정당화합니다.
안전 및 재료 취급
MOCVD에 사용되는 전구체 가스(금속유기물 및 수소화물)는 종종 독성이 매우 강하고 자연 발화성(공기 중에서 자발적으로 발화)입니다. 이는 광범위한 안전 인프라 및 취급 프로토콜을 필요로 합니다.
MBE에 사용되는 고체 소스 재료는 일반적으로 취급이 훨씬 안전합니다. 그러나 UHV 시스템 자체의 복잡성은 고유한 작동 문제를 제기합니다.
목표에 맞는 올바른 선택하기
귀하의 결정은 선구적인 연구인지 대규모 제조인지에 관계없이 프로젝트의 주요 목표와 일치해야 합니다.
- 기초 연구, 새로운 장치 구조 또는 최고 순도의 재료에 중점을 둔다면: MBE는 원자층에 대한 비교할 수 없는 정밀도와 제어로 인해 우수한 선택입니다.
- LED, 태양 전지 또는 전력 전자 장치와 같은 확립된 기술의 대량 생산에 중점을 둔다면: MOCVD는 높은 처리량, 확장성 및 대량 생산 시 낮은 비용으로 인해 명확한 산업 표준입니다.
궁극적으로 MBE와 MOCVD는 모두 현대 사회를 정의하는 첨단 반도체 기술의 창조를 가능하게 한 강력하고 필수적인 도구입니다.
요약표:
| 특징 | 분자선 에피택시 (MBE) | 금속유기화학기상증착 (MOCVD) |
|---|---|---|
| 핵심 공정 | 물리적 기상 증착 (PVD) | 화학 기상 증착 (CVD) |
| 주요 강점 | 원자 수준 정밀도 및 순도 | 높은 처리량 및 확장성 |
| 최적 용도 | R&D, 새로운 양자 구조 | 대량 제조 (LED, 태양 전지) |
| 성장 속도 | 느림 (층별) | 빠름 |
| 작동 환경 | 초고진공 (UHV) | 저압 ~ 거의 대기압 |
| 비용 고려 사항 | 높은 장비 및 유지 보수 비용 | 대량 생산 시 웨이퍼당 비용이 낮음 |
