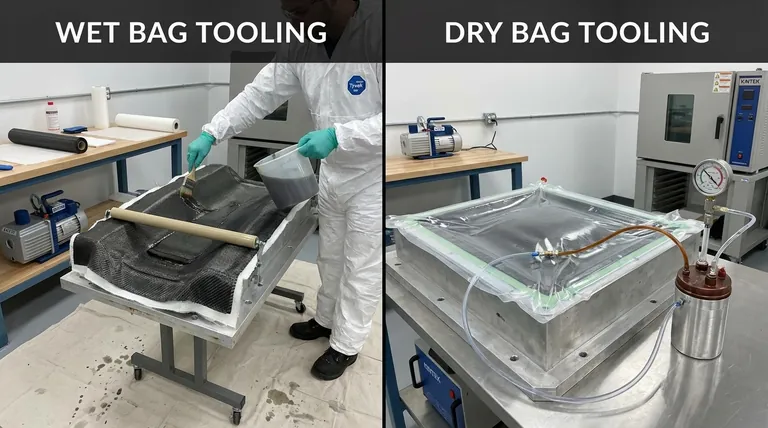

습식 백 툴링과 건식 백 툴링의 차이점은 무엇입니까? 올바른 복합재 공정 선택하기

습식 백과 건식 백 툴링의 근본적인 차이점은 액상 수지가 보강재 직물에 언제 도입되는지에 있습니다. 습식 백 공정에서는 진공 백을 밀봉하기 전에 수지를 직물에 수동으로 도포합니다. 프리프레그 또는 수지 주입과 같은 건식 백 공정에서는 건조하거나 사전 함침된 직물 스택 위에 백을 밀봉하고, 액상 수지는 이미 통제된 상태로 존재하거나 나중에 도입됩니다.

이러한 방법들 사이의 선택은 비용과 제어 사이의 직접적인 상충 관계입니다. 습식 배깅은 더 간단하고 비용이 적게 드는 공정인 반면, 건식 배깅 방법은 수지 함량에 대한 우수한 제어를 제공하여 더 가볍고, 더 강하며, 더 반복 가능한 복합재 부품을 만듭니다.

습식 백 툴링 분석 (수동 접근 방식)

습식 백 툴링은 종종 "진공 백을 이용한 습식 라미네이션"이라고 불리며, 가장 기본적인 개방형 몰드 복합재 공정의 발전된 형태입니다. 이는 수동 라미네이션에 진공 압력을 추가하여 적층의 압축을 개선합니다.

공정 개요

먼저, 유리 섬유 또는 탄소 섬유와 같은 건조한 보강 직물을 몰드에 놓습니다. 그런 다음 액상 수지를 직물 위에 붓고 스퀴지 및 롤러와 같은 도구를 사용하여 수동으로 작업하여 침투시킵니다.

직물이 포화된 후, 박리포(peel ply), 이형 필름(release film), 통기포(breather cloth)와 같은 일련의 소모품을 그 위에 놓고 전체 어셈블리를 진공 백 아래에 밀봉합니다. 그런 다음 진공 펌프가 갇힌 공기를 제거하고 대기압을 가하여 라미네이트를 압축합니다.

주요 특징

이 방법은 기술자의 숙련도에 크게 좌우됩니다. 최종 품질, 수지 함량 및 기포 존재 여부는 수지가 수동으로 얼마나 잘 도포되고 분배되었는지에 직접적인 영향을 받습니다.

라미네이션이 백을 밀봉하기 전에 개방된 환경에서 발생하므로 휘발성 유기 화합물(VOC) 배출량이 더 많아질 수도 있습니다.

결과 부품 특성

습식 배깅은 일반적으로 수지 함량이 더 높은 부품을 생성하므로 섬유 부피 분율이 낮아집니다. 이로 인해 최종 부품이 더 무거워지고 더 통제된 공정으로 만들어진 부품보다 덜 단단하거나 강해집니다. 수동 특성으로 인해 기포 함량이 더 높고 부품 간 불일치가 발생할 수도 있습니다.

건식 백 툴링 분석 (제어된 접근 방식)

"건식 백"은 두 가지 주요 고성능 제조 방법인 프리프레그 라미네이션 및 수지 주입을 포괄하는 광범위한 용어입니다. 둘 다 수지를 제어된 방식으로 도입하는 것이 특징입니다.

방법 1: 프리프레그 라미네이션

이 공정에서는 보강 직물에 촉매 수지가 정밀한 양으로 사전 함침되어 "프리프레그"라고 합니다. 이 재료는 경화를 방지하기 위해 냉동 상태로 보관됩니다.

기술자는 "건조한" 느낌의 프리프레그 재료를 절단하여 몰드에 배치합니다. 그런 다음 진공 백을 밀봉하고 부품을 오븐이나 오토클레이브에서 경화시켜 라미네이트를 압축하기 위해 열과 높은 압력을 모두 제공합니다. 라미네이션 중에는 액상 수지를 취급하지 않습니다.

방법 2: 수지 주입 (VARTM)

수지 주입은 완전히 건조한 직물을 몰드에 놓는 것부터 시작됩니다. 직물 스택 위에 복잡한 튜브 및 흐름 매체 네트워크를 배열한 후 진공 백을 밀봉합니다.

완벽한 진공이 달성되면 수지 주입구가 열리고 진공이 정밀하게 사전 측정된 양의 액상 수지를 건조한 직물을 통해 빨아들여 완전히 포화시킵니다. 이는 진정한 밀폐형 몰드 공정입니다.

결과 부품 특성

두 가지 건식 백 방법 모두 수지 함량이 낮고 일관성이 매우 높은 섬유 부피 분율을 가진 부품을 생산합니다. 이러한 최적화는 가장 가볍고 가장 강한 부품을 만듭니다. 공정 중심적인 특성은 작업자 의존도를 줄이고 기포를 최소화하면서 매우 일관된 고품질 부품을 산출합니다.

상충 관계 이해하기: 정면 대결 비교

올바른 공정을 선택하려면 성능, 비용 및 복잡성과 관련하여 기꺼이 감수할 타협점을 명확하게 이해해야 합니다.

부품 품질 및 성능

건식 백 방법이 우수합니다. 복합재에서 중요한 지표인 섬유 대 수지 비율에 대한 정밀한 제어는 프리프레그와 주입이 항공 우주, 모터스포츠 및 기타 고성능 응용 분야에 사용되는 주된 이유입니다. 습식 배깅으로는 이 수준의 최적화를 달성할 수 없습니다.

비용 및 복잡성

습식 배깅은 저렴한 비용과 단순성 면에서 분명한 승자입니다. 재료가 더 저렴하고, 툴링이 덜 복잡하며, 종종 몰드와 진공 펌프만 있으면 되므로 최소한의 장비만 필요합니다.

프리프레그는 값비싼 재료와 냉장 보관이 필요하며, 경화에는 보정된 오븐이나 수백만 달러짜리 오토클레이브가 필요한 경우가 많습니다. 수지 주입은 더 복잡한 배깅 설정과 수지 흐름 역학에 대한 더 깊은 이해가 필요합니다.

생산량 및 일관성

습식 배깅은 단발성 부품 및 프로토타입 제작에 탁월합니다. 그러나 수동적인 특성으로 인해 여러 부품에 걸쳐 완벽한 일관성을 달성하기가 어렵습니다.

건식 백 방법은 반복성을 위해 만들어졌습니다. 주입 공정이 검증되거나 프리프레그에 대한 경화 주기가 설정되면 거의 동일한 부품을 자신 있게 생산할 수 있으므로 시리즈 생산에 이상적입니다.

목표에 맞는 올바른 선택하기

최고의 공정은 프로젝트의 특정 요구 사항과 일치하는 공정입니다.

• 저렴한 프로토타이핑 또는 비구조 부품에 중점을 두는 경우: 습식 배깅은 가장 쉬운 진입점을 제공하며 많은 응용 분야에 완벽하게 적합합니다.
• 절대적인 최대 강도 대 중량 비율에 중점을 두는 경우: 특히 오토클레이브에서 경화되는 프리프레그 라미네이션은 최고의 성능을 위한 논란의 여지가 없는 업계 표준입니다.
• 중대형 부품에 대한 반복 가능한 품질에 중점을 두는 경우: 수지 주입은 높은 재료 및 보관 비용 없이 거의 프리프레그 수준의 성능을 제공하는 훌륭한 균형을 제공합니다.

궁극적으로 올바른 복합재 제조 공정을 선택하는 것은 해당 방법의 고유한 기능을 최종 목표와 일치시키는 것입니다.

요약표:

측면	습식 백 툴링	건식 백 툴링
공정	배깅 전 수동 수지 도포	제어된 수지 주입 또는 프리프레그 라미네이션
부품 품질	더 높은 수지 함량, 더 낮은 강도 대 중량비	더 낮은 수지 함량, 더 높은 강도 대 중량비
비용 및 복잡성	더 낮은 비용, 더 간단한 설정	더 높은 비용, 더 복잡한 장비
최적의 용도	프로토타입, 저용량, 비구조 부품	고성능, 반복 가능한 생산
