본질적으로, 사출 성형은 녹은 재료를 특별히 설계된 금형에 주입하여 부품을 생산하는 제조 방법입니다. 가장 일반적으로 열가소성 수지인 이 재료는 냉각 및 응고되어 금형 캐비티의 정확한 모양을 취합니다. 이 공정은 수많은 동일한 품목을 높은 정밀도로 대량 생산하는 기초가 됩니다.
사출 성형의 주요 가치는 복잡한 부품을 극도로 높은 생산량과 낮은 단위당 비용으로 생산할 수 있는 탁월한 능력에 있습니다. 그러나 이러한 효율성은 금형 자체를 제작하는 데 드는 상당한 초기 투자와 균형을 이룹니다.
사출 성형 사이클의 4단계
이 공정은 매우 반복적이고 빠른 사이클이며, 종종 완료하는 데 몇 초밖에 걸리지 않습니다. 각 사이클은 네 가지 개별 단계로 구성됩니다.
1단계: 클램핑
재료가 주입되기 전에 금형 또는 "툴"의 두 반쪽이 단단히 닫혀야 합니다. 클램핑 장치는 주입 단계의 압력에 맞서 금형을 닫힌 상태로 유지하기 위해 엄청난 힘을 가합니다.
2단계: 주입
일반적으로 작은 펠릿 형태의 원료 플라스틱 재료가 주입 장치로 공급됩니다. 여기에서 가열 및 용융된 다음, 높은 압력으로 닫힌 금형 캐비티에 강제로 주입됩니다. 압력은 금형이 완전히 채워지도록 합니다.
3단계: 냉각
녹은 플라스틱이 캐비티를 채우면 냉각되기 시작합니다. 냉각되면서 응고되어 금형의 모양을 취합니다. 냉각 단계는 종종 사이클에서 가장 긴 부분이며 부품의 최종 특성에 중요합니다.
4단계: 배출
부품이 충분히 냉각되면 금형이 열립니다. 일반적으로 핀을 사용하는 배출 메커니즘이 응고된 부품을 금형 밖으로 밀어냅니다. 이제 기계는 다음 사이클을 시작할 준비가 됩니다.
재료 및 공정 변형
핵심 공정은 동일하게 유지되지만, 사용되는 재료는 크게 달라질 수 있으며, 이는 특수 응용 분야로 이어집니다.
열가소성 수지 및 열경화성 수지
대부분의 사출 성형은 열가소성 수지를 사용합니다. 이 폴리머는 상당한 분해 없이 반복적으로 용융 및 응고될 수 있어 공정 효율성이 매우 높습니다. 열경화성 플라스틱도 사용할 수 있지만, 가열 시 화학적 변화를 겪고 다시 용융될 수 없습니다.
특수 공정: 금속 사출 성형 (MIM)
복잡한 금속 부품을 만들기 위해 금속 사출 성형 (MIM)이라는 변형 공정이 존재합니다. 이 공정에서는 미세한 금속 분말을 폴리머 바인더와 혼합하여 원료를 만듭니다.
이 혼합물은 플라스틱처럼 금형에 주입됩니다. 배출 후, 부품은 폴리머 바인더를 제거하기 위한 2차 공정을 거칩니다.
마지막으로, 부품은 용광로에서 고온으로 가열되어 금속 입자가 서로 융합됩니다. 소결이라고 불리는 이 단계는 다공성이 제거되면서 부품이 크게 수축하게 합니다. 따라서 금형은 이러한 수축을 고려하여 더 크게 설계됩니다.
장단점 이해
사출 성형은 강력한 도구이지만, 모든 프로젝트에 적합한 선택은 아닙니다. 핵심적인 장점과 단점을 이해하는 것이 중요합니다.
장점: 비할 데 없는 확장성과 정밀도
주요 이점은 고용량에서 낮은 단위당 비용입니다. 초기 투자는 크지만, 각 후속 부품을 생산하는 비용은 믿을 수 없을 정도로 낮습니다. 이 공정은 또한 매우 반복적이어서 백만 번째 부품이 첫 번째 부품과 거의 동일하다는 것을 보장합니다.
단점: 높은 초기 툴링 비용
금형은 복잡하고 고도로 설계된 강철 또는 알루미늄 조각입니다. 이 툴을 설계하고 제조하는 데 드는 비용은 수천 달러에서 수십만 달러에 이를 수 있습니다. 이로 인해 사출 성형은 프로토타입이나 소량 생산에는 완전히 비경제적입니다.
제약: 제조 가능성을 위한 설계
부품은 성공적으로 성형될 수 있도록 신중하게 설계되어야 합니다. 균일한 벽 두께, 배출을 돕는 드래프트 각도, 게이트(플라스틱이 금형으로 들어가는 곳)의 배치와 같은 요소는 결함 없이 고품질 부품을 생산하는 데 중요합니다.
사출 성형을 선택해야 할 때
생산 목표에 따라 사출 성형이 프로젝트에 적합한 기술인지 결정될 것입니다.
- 수천 또는 수백만 개의 부품을 대량 생산하는 것이 주요 목표인 경우: 사출 성형은 속도, 낮은 단위 비용 및 높은 반복성으로 인해 확실한 산업 표준입니다.
- 프로토타이핑 또는 소량 배치를 생산하는 것이 주요 목표인 경우: 금형의 높은 초기 비용으로 인해 3D 프린팅 또는 CNC 가공과 같은 다른 방법이 훨씬 더 적합하고 경제적입니다.
- 복잡한 금속 부품을 대규모로 만드는 것이 주요 목표인 경우: 금속 사출 성형(MIM)은 복잡한 형상에 대해 가공보다 비용 효율적일 수 있는 강력한 솔루션을 제공합니다.
높은 초기 투자와 뛰어난 부품당 효율성 사이의 이러한 근본적인 균형을 이해하는 것이 사출 성형을 효과적으로 활용하는 핵심입니다.
요약 표:
| 단계 | 주요 작업 | 목적 |
|---|---|---|
| 1. 클램핑 | 금형 반쪽이 단단히 닫힙니다. | 주입을 위해 금형 캐비티를 준비합니다. |
| 2. 주입 | 녹은 재료가 금형에 강제로 주입됩니다. | 금형 캐비티를 완전히 채웁니다. |
| 3. 냉각 | 재료가 금형 내부에서 응고됩니다. | 부품에 최종 모양과 특성을 부여합니다. |
| 4. 배출 | 완성된 부품이 금형 밖으로 밀려 나옵니다. | 사이클을 완료하고 다음 부품을 위해 금형을 준비합니다. |
정밀 생산을 확장할 준비가 되셨습니까? 사출 성형 공정은 일관된 결과를 위해 신뢰할 수 있는 장비를 필요로 합니다. KINTEK은 새로운 재료와 제품을 개발하고 테스트하는 연구실에 서비스를 제공하는 고성능 실험실 장비 및 소모품 전문 기업입니다. 재료 테스트를 위한 정밀한 온도 제어가 필요하든, 프로토타이핑을 위한 내구성 있는 도구가 필요하든, 당사는 귀하의 혁신을 지원하는 솔루션을 제공합니다. 오늘 당사의 전문가에게 문의하여 귀하의 연구실 성공을 위해 어떻게 장비를 갖출 수 있는지 논의하십시오.

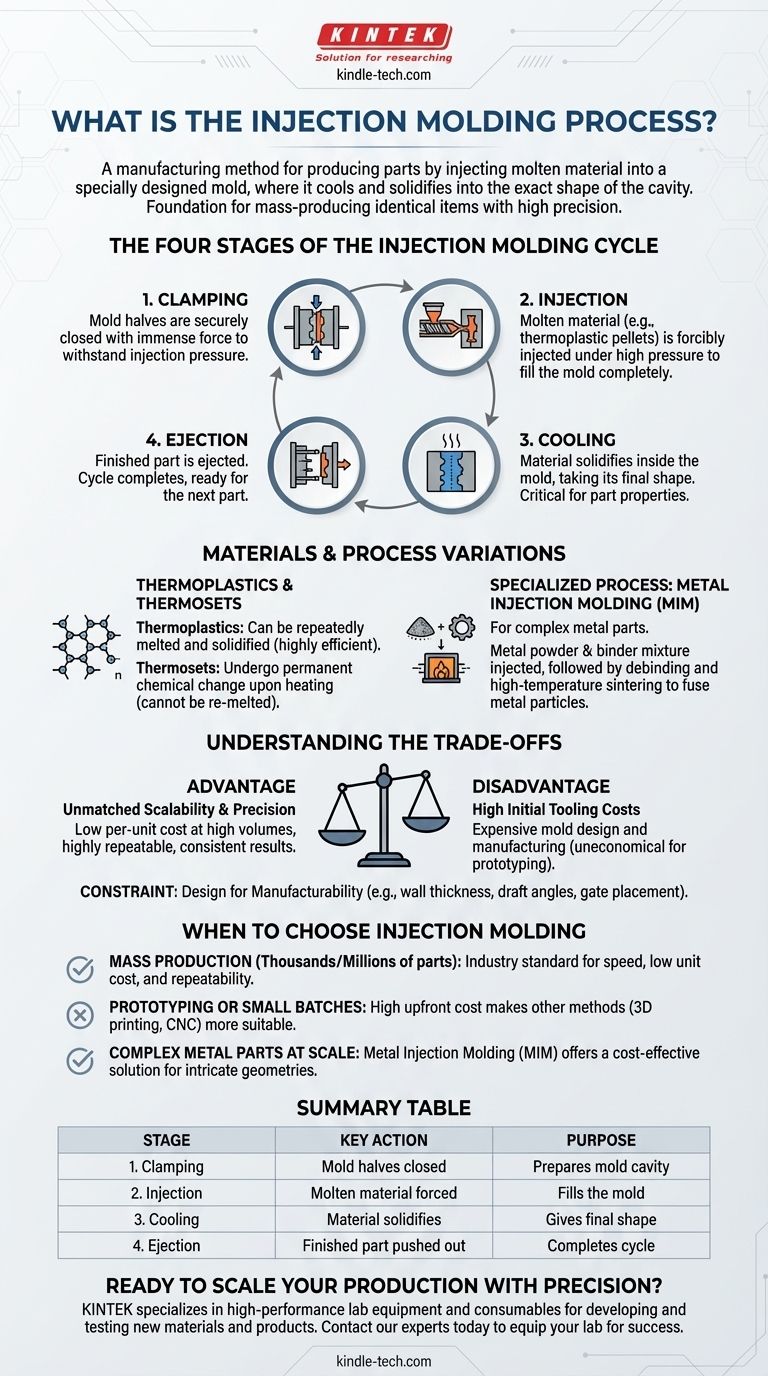

시각적 가이드
