본질적으로 마그네트론 스퍼터링은 플라즈마 기반의 물리적 기상 증착(PVD) 기술입니다. 이 기술은 자석으로 제어되는 플라즈마를 사용하여 "타겟"으로 알려진 재료 소스를 고에너지 이온의 연속적인 흐름으로 충격합니다. 이 충돌은 타겟에서 원자를 물리적으로 방출시키고, 이 원자들은 진공을 통해 이동하여 기판에 증착되어 매우 조밀하고 순수하며 균일한 박막을 형성합니다.
마그네트론 스퍼터링의 핵심 혁신은 자기장을 사용하여 타겟 표면 근처에 전자를 가두는 것입니다. 이는 플라즈마의 효율을 극적으로 증가시켜 더 낮은 가스 압력에서 높은 증착 속도를 가능하게 하며, 이는 고품질 필름을 생성하는 근본적인 핵심입니다.
기본 물리학: 단계별 분석
마그네트론 스퍼터링이 어떻게 작동하는지 이해하려면 증착 챔버 내에서 발생하는 물리적 현상을 순서대로 분석하는 것이 가장 좋습니다.
1단계: 진공 환경 조성
먼저, 공정 챔버는 고진공(일반적으로 10⁻³mbar 이하)으로 펌핑됩니다. 이 중요한 단계는 최종 필름을 오염시킬 수 있는 산소, 수증기 및 기타 불순물과 같은 잔류 가스를 제거합니다.
2단계: 불활성 가스 주입
이어서 불활성 가스, 가장 일반적으로 아르곤(Ar)이 챔버로 주입되어 압력을 신중하게 제어된 낮은 수준(약 10⁻¹ ~ 10⁻³mbar)으로 올립니다. 아르곤은 화학적으로 비활성이며 상대적으로 높은 원자 질량을 가지고 있어 충격 공정에 효과적이기 때문에 선택됩니다.
3단계: 플라즈마 개시
타겟 재료에 높은 음의 DC 또는 RF 전압이 인가되어 음극 역할을 합니다. 이는 가스에 존재하는 미량의 전자를 가속시키는 강력한 전기장을 생성합니다.
이 고속 전자들은 중성 아르곤 원자와 충돌하여 원자의 궤도에서 전자를 튕겨냅니다. 이 현상은 양전하를 띤 아르곤 이온(Ar⁺)과 또 다른 자유 전자라는 두 개의 새로운 입자를 생성합니다. 이 과정이 반복되어 연쇄 반응을 일으켜 빛나는 플라즈마 방전을 빠르게 점화하고 유지합니다.
4단계: 자기장의 역할 ("마그네트론")
이것이 공정의 결정적인 단계입니다. 타겟 뒤에 강력한 영구 자석 세트가 배치됩니다. 이는 타겟 표면 앞쪽으로 돌출되는 자기장을 생성합니다.
이 자기장은 가볍고 빠르게 움직이는 전자를 타겟에 매우 가깝게 나선형 경로로 가둡니다. 전자를 가둠으로써 전자의 경로 길이가 극적으로 증가하여 더 많은 아르곤 원자와 충돌하고 이온화할 확률이 크게 높아집니다. 이는 가장 필요한 곳에 훨씬 더 조밀하고 안정적인 플라즈마를 생성합니다.
5단계: 이온 충격 및 스퍼터링
무겁고 양전하를 띤 아르곤 이온(Ar⁺)은 자기장에 크게 영향을 받지 않지만, 타겟의 높은 음전압에 강하게 끌립니다.
이들은 상당한 운동 에너지를 가지고 타겟 표면으로 직접 가속됩니다. 이 충격은 타겟 재료의 원자에 운동량을 전달하여 원자를 물리적으로 방출시키거나 표면에서 "스퍼터링"합니다.
6단계: 기판에 증착
방출된 타겟 원자는 저압 환경을 통해 직선으로 이동하여 기판(코팅될 물체)에 충돌합니다.
도착하면 표면에 응축되어 원자층 하나씩 점진적으로 박막을 형성합니다. 도착하는 원자들의 높은 에너지는 매우 조밀하고 강하게 접착된 필름을 형성하는 데 도움이 됩니다.
마그네트론 스퍼터링이 매우 효과적인 이유
기본 물리학은 이 기술이 산업 및 연구 환경에서 갖는 주요 이점으로 직접 이어집니다.
우수한 필름 품질
자기장이 플라즈마를 매우 효율적으로 만들기 때문에 공정을 더 낮은 가스 압력에서 실행할 수 있습니다. 이는 스퍼터링된 원자가 기판으로 가는 도중에 가스 분자와 충돌할 가능성이 적어 더 높은 에너지로 도착할 수 있음을 의미합니다. 이는 더 높은 밀도, 더 강한 접착력, 더 나은 순도를 가진 필름을 만듭니다.
높은 증착 속도
조밀하고 자석으로 제어되는 플라즈마는 단순한 다이오드 스퍼터링에 비해 타겟을 충격하는 훨씬 더 높은 이온 플럭스를 생성합니다. 이는 더 빠른 스퍼터링 속도와 코팅 시간의 현저한 단축으로 직접 이어져 대량 생산에 이상적입니다.
뛰어난 재료 다용성
스퍼터링은 화학적 또는 열적 공정이 아닌 물리적 공정입니다. 순전히 운동량 전달에 의존합니다. 이는 고융점 금속, 합금, 심지어 절연 세라믹(RF 전원 공급 장치 사용)을 포함하여 사실상 모든 재료를 스퍼터링할 수 있음을 의미합니다.
탁월한 균일성 및 제어
전압, 압력, 가스 흐름과 같은 공정 매개변수를 정밀하게 제어하여 넓은 표면적에 걸쳐 매우 균일하고 반복 가능한 필름 두께를 달성할 수 있으며, 이는 전자 및 광학 분야의 응용 분야에 중요합니다.
절충점 및 고려 사항 이해
강력하지만 이 기술에는 한계가 없는 것은 아닙니다. 객관성을 위해서는 이를 인정해야 합니다.
타겟 재료 활용
자기장은 플라즈마를 특정 영역에 가두어 타겟의 비균일 침식을 유발하며, 종종 "경주로(racetrack)" 패턴으로 나타납니다. 이는 값비싼 타겟 재료의 상당 부분이 사용되지 않을 수 있음을 의미하며, 이는 비용 효율성에 영향을 미칩니다.
시스템 복잡성 및 비용
마그네트론 스퍼터링 시스템은 진공 펌프, 고전압 전원 공급 장치, 자석 어셈블리 및 공정 제어 시스템에 상당한 투자를 필요로 합니다. 초기 자본 비용은 일부 더 간단한 코팅 방법보다 높습니다.
절연체 스퍼터링
위에 설명된 기본적인 DC 스퍼터링 공정은 전기 전도성 타겟에만 작동합니다. 세라믹과 같은 절연 재료를 증착하려면 타겟 표면에 양전하가 축적되어 공정을 중단시키는 것을 방지하기 위해 더 복잡하고 값비싼 고주파(RF) 전원 공급 장치가 필요합니다.
목표에 맞는 올바른 선택
물리학을 이해하면 기술을 특정 응용 분야 요구 사항에 맞출 수 있습니다.
- 전자 또는 광학 분야의 고순도, 고밀도 코팅이 주요 초점인 경우: 마그네트론 스퍼터링은 저압 작동 및 고에너지 증착으로 인해 탁월한 선택입니다.
- 정확한 조성을 가진 복잡한 합금 증착이 주요 초점인 경우: 스퍼터링의 물리적 특성은 재료의 화학량론이 타겟에서 필름으로 정확하게 전달되도록 보장합니다.
- 가장 저렴한 비용으로 저융점 금속으로 간단한 모양을 코팅하는 것이 주요 초점인 경우: 열 증발과 같은 더 간단한 기술이 더 경제적인 대안이 될 수 있습니다.
플라즈마, 전기장 및 자기 구속의 상호 작용을 이해함으로써 마그네트론 스퍼터링을 활용하여 가장 까다로운 응용 분야를 위한 정밀하게 설계된 표면을 달성할 수 있습니다.
요약표:
| 주요 측면 | 설명 |
|---|---|
| 핵심 원리 | 효율성 향상을 위해 자기장을 사용하는 플라즈마 기반 물리적 기상 증착(PVD). |
| 공정 가스 | 타겟 재료를 충격하기 위한 플라즈마 생성을 위해 이온화된 불활성 가스(일반적으로 아르곤). |
| 핵심 혁신 | 자기장이 전자를 가두어 저압에서 높은 증착 속도를 위한 조밀한 플라즈마를 생성합니다. |
| 주요 장점 | 우수한 필름 밀도, 순도, 접착력, 높은 증착 속도 및 뛰어난 재료 다용성. |
| 일반적인 응용 분야 | 전자, 광학, 내마모성 코팅 및 첨단 재료 연구. |
연구 또는 생산을 위해 우수한 박막을 설계할 준비가 되셨습니까?
마그네트론 스퍼터링의 정밀한 제어와 고품질 결과는 반도체, 신재생 에너지 및 의료 기기 분야에서 기술 발전에 필수적입니다. KINTEK은 고급 스퍼터링 시스템 및 소모품을 포함하여 실험실의 정확한 요구 사항에 맞춰진 고성능 실험실 장비 제공을 전문으로 합니다.
저희 전문가들은 귀하의 성공에 중요한 조밀하고 순수하며 균일한 코팅을 달성하기 위한 올바른 시스템을 선택하는 데 도움을 드릴 수 있습니다. 오늘 저희에게 연락하여 귀하의 프로젝트에 대해 논의하고 KINTEK 솔루션이 귀하의 역량을 어떻게 향상시킬 수 있는지 알아보십시오.

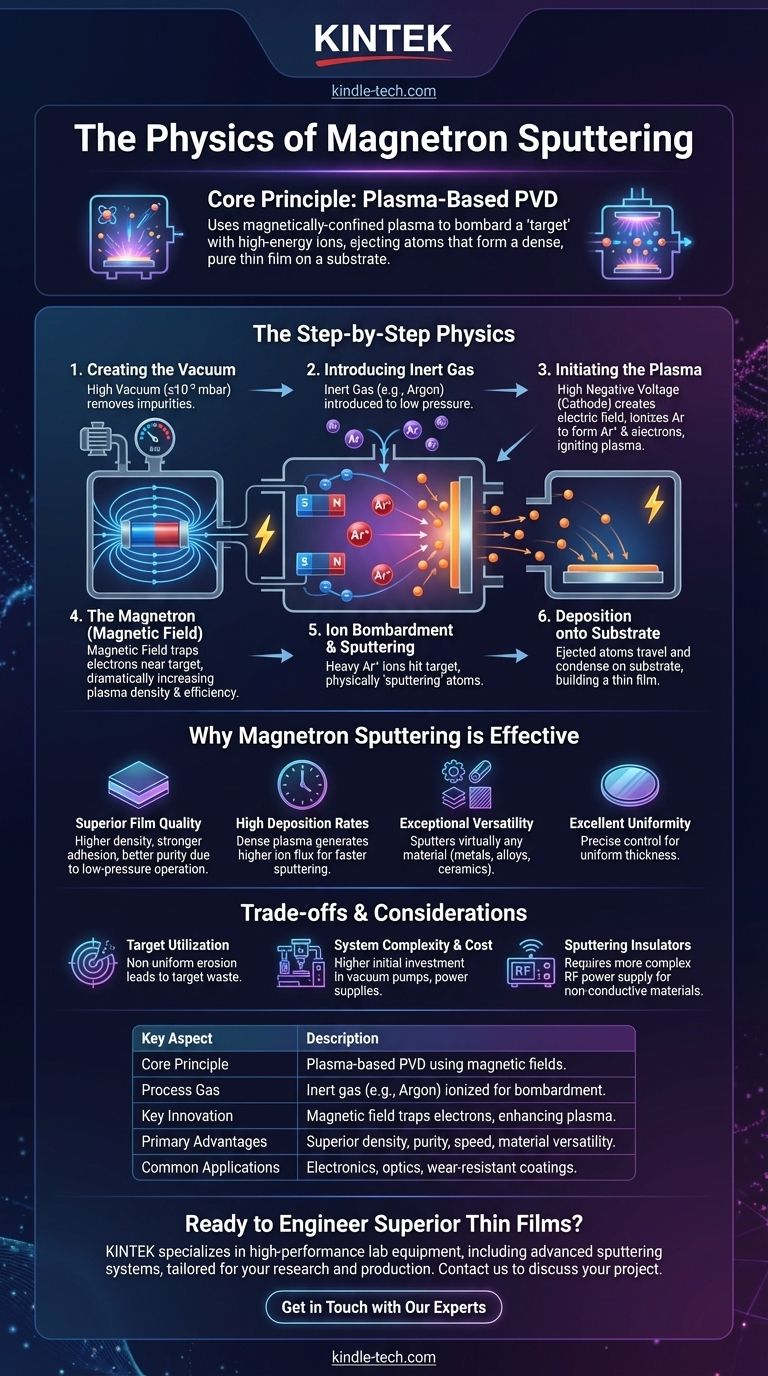

시각적 가이드
