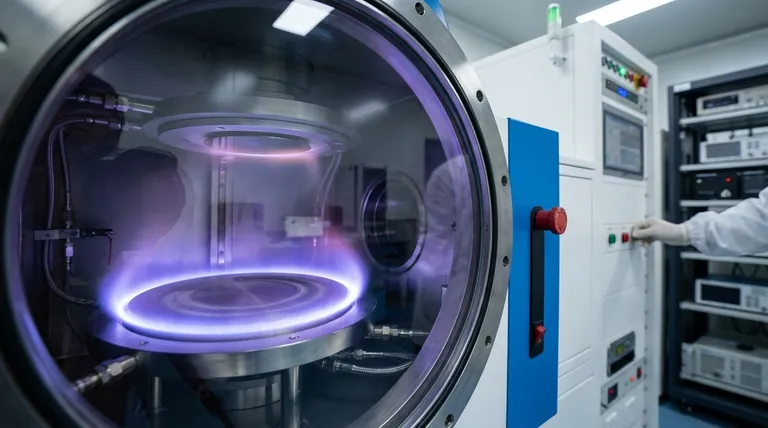

직류 마그네트론 스퍼터링의 원리는 무엇인가요? 빠르고 고품질의 박막 증착 달성

본질적으로, 직류 마그네트론 스퍼터링은 재료의 박막을 표면에 증착하는 데 사용되는 매우 효율적인 진공 코팅 공정입니다. 이 공정은 아르곤과 같은 불활성 기체로부터 자기장으로 가두어진 플라즈마를 생성하여 작동합니다. 이 플라즈마는 음전하를 띤 재료 공급원(타겟이라고 함)을 향해 가속되어 원자를 튕겨내는 양이온을 생성합니다. 이렇게 방출된 원자들은 진공을 통해 이동하여 기판 위에 응축되면서 고품질의 막을 층층이 쌓아 올립니다.

핵심 원리는 스퍼터링 자체뿐만 아니라, 타겟 근처에 전자를 가두기 위해 전략적으로 배치된 자기장의 사용입니다. 이 간단한 추가 요소는 플라즈마 밀도와 이온화 효율을 극적으로 증가시켜 다른 스퍼터링 방법보다 낮은 압력과 온도에서 더 높은 증착 속도를 가능하게 합니다.

공정의 핵심 구성 요소

원리를 이해하려면 먼저 스퍼터링 챔버 내부의 기본 구성을 살펴봐야 합니다.

진공 환경

전체 공정은 일반적으로 매우 낮은 압력으로 펌핑되는 고진공 챔버 내에서 이루어집니다. 이는 막과 반응하거나 손상시킬 수 있는 공기 및 기타 오염 물질을 제거하는 데 중요합니다. 또한 스퍼터링된 원자가 다른 기체 분자와 충돌하지 않고 타겟에서 기판으로 자유롭게 이동할 수 있도록 보장합니다.

타겟 및 기판

타겟은 증착하려는 재료(예: 티타늄, 구리, 알루미늄)로 만들어진 판입니다. 고전압 직류 전원 공급 장치에 연결되어 음극(음극 전극) 역할을 합니다. 기판은 코팅될 물체이며 일반적으로 양극(양극 또는 접지된 전극) 위에 놓입니다.

불활성 기체(아르곤)

정밀하게 제어되는 소량의 불활성 기체, 거의 항상 아르곤(Ar)이 챔버에 주입됩니다. 아르곤은 화학적으로 비활성이며 충돌 시 타겟에서 원자를 효율적으로 떼어낼 수 있는 적절한 원자 질량을 가지고 있기 때문에 사용됩니다.

전기장("직류" 부분)

수백 볼트에 달하는 강력한 직류(DC) 전압이 음극(타겟)과 양극 사이에 인가됩니다. 타겟은 높은 음전위를 유지하여 전하를 띤 입자를 가속시키는 강력한 전기장을 생성합니다.

"마그네트론" 효과: 효율성의 열쇠

이름에 있는 "마그네트론"은 자석의 특정 사용을 의미하며, 이는 이 공정을 매우 효과적으로 만드는 결정적인 혁신입니다.

플라즈마 생성(글로우 방전)

아르곤 기체에 인가된 고전압은 일부 아르곤 원자에서 전자를 제거합니다. 이로 인해 양전하를 띤 아르곤 이온(Ar+)과 자유 전자가 혼합되어 플라즈마 또는 "글로우 방전"이라고 불리는 상태가 생성됩니다.

단순 다이오드 스퍼터링의 문제점

자석이 없는 단순한 시스템에서는 가볍고 음전하를 띤 전자가 양극으로 빠르게 끌려갑니다. 따라서 플라즈마가 얇고 불안정하여 유지를 위해 높은 기체 압력과 전압이 필요합니다. 이로 인해 공정이 느리고 비효율적이며 기판 과열의 원인이 됩니다.

자석이 전자를 가두는 방법

마그네트론 스퍼터링에서는 영구 자석이 타겟 뒤에 배치됩니다. 이는 타겟 표면 앞에 투사되는 닫힌 자기장을 생성합니다. 전자가 양극으로 끌려갈 때, 이 자기장은 힘(로렌츠 힘)을 가하여 전자를 가두고 타겟 바로 위의 긴 나선형 경로로 강제 이동시킵니다.

가두어진 전자의 영향

이 가두어진 전자가 전체 공정의 핵심입니다. 경로 길이를 극적으로 늘림으로써 중성 아르곤 원자와 충돌하고 이온화할 확률이 급증합니다. 이는 연쇄 반응을 일으켜 가장 필요한 곳, 즉 타겟 바로 앞에 매우 조밀하고 안정적인 플라즈마를 생성합니다.

이온 충격에서 막 증착까지

조밀한 플라즈마가 설정되면 필름 성장의 최종 단계가 빠르게 일어날 수 있습니다.

스퍼터링 이벤트

조밀한 양전하를 띤 Ar+ 이온 구름은 이제 타겟의 강력한 음전기장에 의해 강하게 가속됩니다. 이들은 높은 운동 에너지로 타겟 표면을 폭격합니다. 이 충격은 화학적 또는 열적 공정이 아니라 순수한 운동량 전달로, 타겟 재료의 원자를 물리적으로 튕겨내거나 "스퍼터링"합니다.

기판에 대한 증착

새로 방출된 전기적으로 중성인 타겟 원자들은 진공을 통해 직선 경로로 이동합니다. 이들이 기판에 도달하면 표면에 응축되어 얇고 균일하며 조밀한 막을 점차적으로 쌓아 올립니다.

핵심 장점 이해하기

마그네트론이 조밀한 플라즈마를 생성하는 능력은 덜 발전된 스퍼터링 기술에 비해 세 가지 주요 이점을 제공합니다.

더 높은 증착 속도

더 조밀한 플라즈마는 타겟을 폭격할 수 있는 더 많은 Ar+ 이온이 있음을 의미합니다. 이는 스퍼터링 속도를 상당히 증가시키고 결과적으로 기판에 막이 성장하는 속도를 높입니다.

더 낮은 작동 압력

이온화 공정이 매우 효율적이기 때문에 마그네트론 스퍼터링은 다이오드 스퍼터링(>50 mTorr)에 비해 훨씬 낮은 아르곤 압력(1-10 mTorr)에서 작동할 수 있습니다. 이는 기체상 충돌을 줄여 우수한 순도의 막을 생성합니다.

기판 가열 감소

자기장은 고에너지 전자를 타겟 영역에 가두어 기판을 폭격하고 가열하는 것을 방지합니다. 이는 낮은 전압에서 작동할 수 있는 능력과 결합되어 플라스틱, 폴리머 및 복잡한 전자 장치와 같은 열에 민감한 재료 코팅에 이상적입니다.

이 원리의 적용 방법

각 구성 요소의 역할을 이해하면 직류 마그네트론 스퍼터링이 특정 응용 분야에 적합한 시기를 명확히 알 수 있습니다.

• 전도성 재료 코팅에 중점을 두는 경우: 직류 스퍼터링은 전기 회로를 완성하고 플라즈마를 유지하기 위해 전도성 타겟에 의존하므로 이상적입니다.
• 증착 속도와 처리량에 중점을 두는 경우: 마그네트론 강화는 대규모 생산을 위한 가장 빠르고 경제적인 PVD 코팅 방법 중 하나입니다.
• 고품질의 조밀한 막 증착에 중점을 두는 경우: 저압 작동은 기체 혼입을 최소화하고 우수한 접착력과 구조적 무결성을 가진 막을 생성합니다.
• 민감한 기판 코팅에 중점을 두는 경우: 낮은 작동 온도는 증착 중 플라스틱, 전자 장치 또는 기타 민감한 재료를 열 손상으로부터 보호합니다.

전기장과 자기장의 상호 작용을 마스터함으로써 마그네트론 스퍼터링은 고성능 박막 생성에 대한 정밀한 제어를 제공합니다.

요약표:

구성 요소	공정에서의 역할	주요 이점
자기장	타겟 근처의 전자 가둠	고효율을 위한 조밀한 플라즈마 생성
직류 전원 공급 장치	이온 가속을 위한 전기장 생성	전도성 타겟 재료의 스퍼터링 가능
불활성 기체(아르곤)	플라즈마 형성을 위해 이온화됨	타겟을 폭격하고 스퍼터링하기 위한 이온 제공
진공 챔버	오염 없는 환경 제공	순수하고 고품질의 박막 증착 보장
