본질적으로, 마그네트론 스퍼터링의 절차는 박막을 생성하기 위해 자기장으로 구속된 플라즈마를 사용하는 물리적 기상 증착(PVD) 방법입니다. 진공 상태에서 고에너지 이온이 타겟이라고 불리는 소스 재료를 폭격하여 원자가 방출되거나 "스퍼터링"되게 합니다. 이렇게 방출된 원자는 이동하여 기판에 증착되어 원하는 코팅층을 층층이 쌓아 올립니다.
마그네트론 스퍼터링의 결정적인 혁신은 단순한 스퍼터링 자체가 아니라 자기장의 전략적 사용입니다. 이 자기장은 타겟 근처의 전자를 가두어 플라즈마 밀도를 극적으로 증가시키고, 이는 더 낮은 압력에서 훨씬 더 빠르고 효율적인 필름 증착으로 이어집니다.
기본 원리: 진공에서 플라즈마까지
절차를 이해하려면 먼저 환경과 초기 상태를 설정해야 합니다. 전체 과정은 세심하게 제어되는 플라즈마를 생성하는 데 달려 있습니다.
환경 조성: 진공 챔버

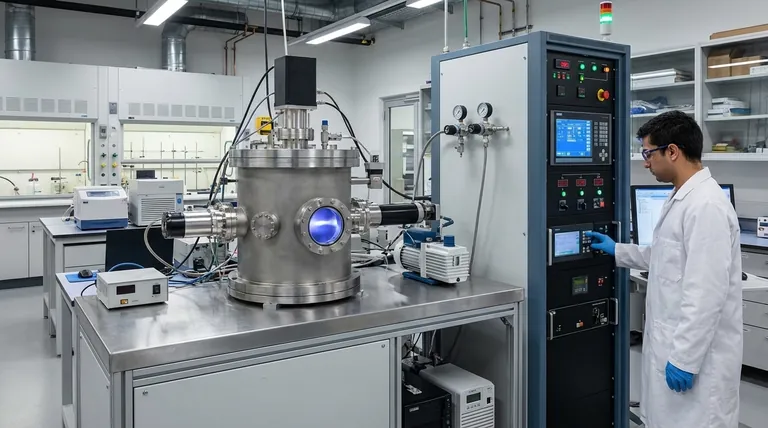

마그네트론 스퍼터링은 고진공 챔버 내부에서 시작됩니다. 이 단계는 최종 필름의 순도를 위해 공기와 다른 오염 물질을 제거하고 스퍼터링된 원자가 기판으로 자유롭게 이동할 수 있도록 해야 하므로 필수적입니다.
스퍼터링 가스 주입
고진공이 달성되면 소량의 정밀하게 제어된 불활성 가스, 가장 일반적으로 아르곤(Ar)이 챔버에 주입됩니다. 이 가스는 나중에 플라즈마로 변환될 저압 환경을 조성합니다.
플라즈마 점화
챔버 내부의 두 전극, 즉 음극(타겟 재료)과 양극 사이에 높은 DC 또는 RF 전압이 인가됩니다. 이 강력한 전기장은 아르곤 가스에 에너지를 공급하여 아르곤 원자에서 전자를 분리합니다.
이 이온화 과정은 양전하를 띤 아르곤 이온(Ar+)과 자유 전자(e-)로 구성된 빛나는 전도성 가스인 플라즈마를 생성합니다. 이는 종종 특징적인 다채로운 방전광으로 나타납니다.
핵심 메커니즘: 스퍼터링 및 증착 주기
플라즈마가 설정되면 필름을 생성하는 물리적 과정이 시작됩니다. 이 주기는 소스에서 원자를 방출하고 목적지에 증착하는 것을 포함합니다.
타겟: 필름의 소스
증착하고자 하는 재료는 "타겟"으로 제작되어 음극으로 설정됩니다. 플라즈마에서 생성된 양전하를 띤 아르곤 이온은 전기장에 의해 자연스럽게 이 음극 타겟을 향해 가속됩니다.
이온 폭격 및 원자 방출
이러한 고에너지 아르곤 이온은 상당한 힘으로 타겟 표면과 충돌합니다. 이 충격은 타겟 재료의 원자를 물리적으로 떼어내거나 스퍼터링하기에 충분한 에너지를 가지고 있어 진공 챔버로 방출됩니다.
증착: 필름 구축
스퍼터링된 원자는 중성이므로 전기장이나 자기장의 영향을 받지 않습니다. 이들은 저압 환경을 통해 직선으로 이동하여 표면에 부딪힐 때까지 이동합니다. 기판에 착지하면 냉각되고 응축되며 결합하여 점차 얇고 균일한 필름을 형성합니다.
"마그네트론" 이점: 프로세스 강화
단순 스퍼터링은 작동하지만 느리고 비효율적입니다. 마그네트론(타겟 뒤에 배치된 강력한 영구 자석 배열)의 추가는 프로세스를 혁신합니다.
단순 스퍼터링의 문제점
자석이 없는 단순 스퍼터링 시스템에서는 자유 전자가 양극으로 빠르게 끌려갑니다. 이로 인해 중성 아르곤 원자와 충돌하고 이온화할 수 있는 능력이 제한되어 저밀도 플라즈마와 매우 느린 증착 속도가 발생합니다.
해결책: 자기장 구속
마그네트론의 자기장은 타겟 표면에 평행하도록 설계되었습니다. 이 자기장은 매우 이동성이 높은 가벼운 전자를 나선형의 사이클로이드 경로로 강제 이동시켜 타겟 바로 앞 영역에 효과적으로 가둡니다.
자석이 효율성을 높이는 방법
전자를 가둠으로써 양극에 도달하기 전의 이동 경로가 몇 배나 길어집니다. 이는 전자가 중성 아르곤 원자와 충돌하여 이온화할 확률을 극적으로 높입니다.
이 연쇄 반응은 가장 필요한 곳, 즉 타겟 바로 앞에 집중된 매우 밀도가 높은 플라즈마를 생성합니다. 이러한 높은 밀도의 아르곤 이온은 훨씬 더 높은 폭격률, 더 높은 스퍼터링 수율, 그리고 훨씬 더 빠른 증착 속도로 이어집니다.
상충 관계 이해
마그네트론 스퍼터링은 강력하지만 보편적인 해결책은 아닙니다. 그 한계를 이해하는 것이 성공적인 적용의 핵심입니다.
타겟 재료 및 전원
가장 일반적인 변형인 DC 스퍼터링의 경우 타겟은 전기적으로 전도성이 있어야 합니다. 절연체 또는 세라믹 재료도 스퍼터링할 수 있지만, 이는 일반적으로 더 복잡하고 느린 무선 주파수(RF) 전원을 사용하는 설정을 필요로 합니다.
직선 증착
스퍼터링은 직선 경로 증착(Line-of-Sight) 프로세스입니다. 스퍼터링된 원자는 직선으로 이동하므로 "그림자" 속에 있는 영역은 코팅할 수 없습니다. 복잡한 3D 물체는 균일한 덮개를 얻기 위해 정교한 회전 및 조작이 필요한 경우가 많습니다.
프로세스 제어
최종 필름의 품질은 가스 압력, 전압, 전력, 타겟과 기판 사이의 거리와 같은 공정 매개변수에 매우 민감합니다. 반복 가능하고 고품질의 결과를 얻으려면 전체 시스템에 대한 정밀한 제어가 필요합니다.
목표에 맞는 올바른 선택
절차적 단계는 수단일 뿐입니다. 특정 목표가 프로세스의 가장 중요한 측면을 결정합니다.
- 증착 속도가 주요 초점인 경우: 핵심은 자기 구속의 효율성입니다. 더 강력하거나 더 잘 설계된 자기 배열은 더 밀도가 높은 플라즈마와 더 빠른 필름 성장을 가져옵니다.
- 필름 품질과 밀도가 주요 초점인 경우: 마그네트론으로 가능해진 낮은 작동 압력이 결정적인 요소입니다. 이는 필름에 가스가 통합되는 것을 줄이고 더 밀도가 높고 순수한 코팅으로 이어집니다.
- 민감한 기판 보호가 주요 초점인 경우: 프로세스가 더 낮은 온도에서 작동할 수 있는 능력이 가장 중요합니다. 자기장은 플라즈마의 열을 타겟 근처에 가두어 폴리머와 같은 섬세한 재료의 과열 및 손상을 방지합니다.
진공, 플라즈마 및 자기장의 상호 작용을 이해함으로써 마그네트론 스퍼터링 절차를 효과적으로 활용하여 고성능 박막을 엔지니어링할 수 있습니다.
요약표:
| 단계 | 주요 작업 | 목적 |
|---|---|---|
| 1. 진공 생성 | 챔버 배기 | 오염 물질 제거, 원자 자유 이동 허용 |
| 2. 가스 주입 | 불활성 가스(아르곤) 주입 | 플라즈마를 위한 저압 환경 조성 |
| 3. 플라즈마 점화 | 음극/양극에 고전압 인가 | 가스 이온화하여 전도성 플라즈마 생성 |
| 4. 자기 구속 | 타겟 뒤쪽 자석 활성화 | 전자 가두기, 플라즈마 밀도 증가 |
| 5. 스퍼터링 | 타겟의 이온 폭격 | 소스 재료에서 원자 방출 |
| 6. 증착 | 원자가 기판으로 이동 | 균일한 박막을 층층이 쌓음 |
