본질적으로 회전 소성로 공정은 고체 재료에 물리적 또는 화학적 변화를 유도하는 데 사용되는 연속적인 열처리 방법입니다. 재료는 크고 회전하며 약간 기울어진 실린더의 한쪽 끝으로 공급됩니다. 실린더가 회전함에 따라 재료는 텀블링하면서 점차 낮은 배출구 쪽으로 이동하며, 모든 입자가 제어된 고온에 균일하게 노출되도록 하여 원하는 반응이나 상 변화를 유도합니다.
벌크 고체를 가공할 때의 핵심 과제는 완벽하게 균일하고 일관된 최종 제품을 얻는 것입니다. 회전 소성로는 연속적인 움직임, 일정한 교반, 정밀한 열 제어라는 세 가지 중요한 작용을 단일하고 견고한 공정으로 결합하여 탁월한 성능을 발휘합니다.
회전 소성로 공정의 해체
효과를 이해하려면 회전 가마(rotary kiln)라고도 불리는 회전 소성로 작동을 정의하는 주요 단계와 구성 요소를 검토해야 합니다.
재료 공급 시스템
공정은 소성로의 상단, 즉 "공급" 끝에 원료를 투입하는 것으로 시작됩니다. 이는 일반적으로 나사 공급기(screw feeder) 또는 밀봉된 슈트(chute)와 같은 제어 시스템을 사용하여 공정 안정성에 중요한 일관되고 예측 가능한 공급 속도를 보장합니다.

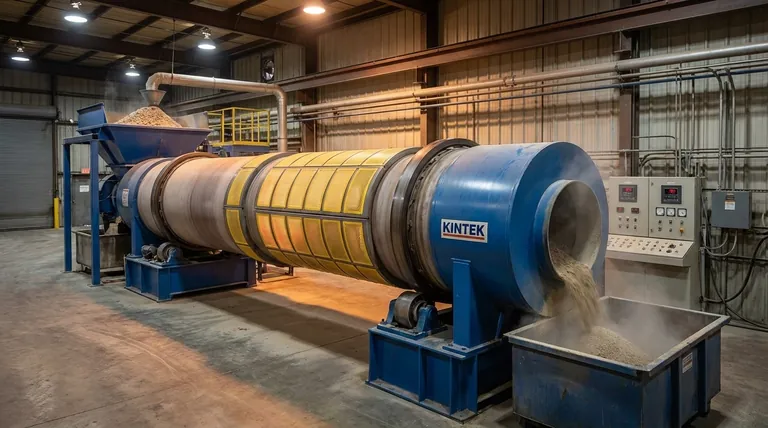

회전 실린더 (가마)
이것이 시스템의 핵심입니다. 길고 원통형인 강철 쉘은 고온을 견디고 쉘을 보호하기 위해 내화 재료로 라이닝되어 있습니다. 이 쉘은 롤러 위에 장착되며 대형 기어 시스템에 의해 구동되어 제어된 속도(일반적으로 1-5 RPM)로 회전할 수 있습니다.
실린더는 또한 일반적으로 1도에서 4도 사이의 약간의 각도로 설정됩니다. 이 경사는 회전과 결합되어 재료가 공급 끝에서 배출 끝까지 일정한 방식으로 흘러내리도록 합니다.
가열 방법
재료를 가열하는 데 사용되는 방법은 가장 중요한 설계 변수이며 소성로의 적용을 결정합니다. 두 가지 주요 접근 방식이 있습니다.
- 직화식 소성로 (Direct-Fired Calciners): 이 설계에서는 뜨거운 연소 가스가 실린더를 통해 직접 흐르면서 재료와 직접 접촉합니다. 이는 동류(co-current) 흐름(가스가 재료와 같은 방향으로 이동) 또는 역류(counter-current) 흐름(가스가 반대 방향으로 이동)으로 수행될 수 있습니다.
- 간접 가열식 소성로 (Indirect-Fired Calciners): 이 방식에서는 회전 실린더가 더 큰 용광로 내부에 둘러싸여 있거나 외부 가열 재킷이 장착됩니다. 열은 실린더 쉘 벽을 통해 내부 재료로 전달됩니다. 연소 가스는 재료와 접촉하지 않으므로 고순도 응용 분야에 매우 중요합니다.
체류 시간 제어
재료가 소성로 내부에 머무는 시간은 체류 시간(residence time)이라고 합니다. 이는 실린더의 회전 속도, 경사각(기울기), 재료 공급 속도라는 세 가지 주요 요인에 의해 제어되는 중요한 매개변수입니다. 이러한 변수를 조정하면 작업자가 열처리 정도를 정밀하게 제어할 수 있습니다.
제품 배출 및 냉각
재료가 실린더의 하단에 도달하면 최종 제품으로 배출됩니다. 안전한 취급과 원치 않는 2차 반응 방지를 위해 온도를 낮추기 위해 종종 회전 냉각기 또는 다른 유형의 냉각 시스템으로 배출됩니다.
상충 관계 이해
회전 소성로는 강력하지만 보편적인 해결책은 아닙니다. 고유한 장점과 과제를 이해하는 것이 올바른 적용에 중요합니다.
주요 장점: 탁월한 균일성
재료의 텀블링 또는 캐스케이드 움직임은 소성로의 가장 큰 강점입니다. 이는 지속적으로 새로운 표면을 열원에 노출시키고 혼합을 촉진하여 재료층 전체에 걸쳐 예외적으로 균일한 온도 분포와 결과적으로 매우 일관된 제품을 만들어냅니다.
주요 장점: 공정 다용성
회전 소성로는 미세 분말 및 과립부터 더 큰 골재 및 심지어 슬러리까지 광범위한 재료를 처리할 수 있습니다. 건조, 배소, 열 탈착 및 복잡한 화학 반응을 포함한 광범위한 공정에 적합합니다.
잠재적 과제: 먼지 및 배출물
균일성을 보장하는 동일한 텀블링 작용은 특히 미세하거나 부서지기 쉬운 재료의 경우 먼지를 발생시킬 수 있습니다. 이로 인해 입상 물질을 포집하고 환경 규제를 준수하기 위해 사이클론 및 백하우스(baghouses)를 포함하는 강력한 배기가스 처리 시스템이 필요합니다.
잠재적 과제: 구조적 및 에너지 요구 사항
이들은 크고 무거우며 자본 집약적인 기계입니다. 넓은 표면적은 상당한 복사열 손실로 이어질 수 있으므로 단열 및 에너지 효율성이 주요 설계 고려 사항이 됩니다. 간접 가열식 장치에서 달성할 수 있는 최대 온도는 실린더 쉘 자체의 야금적 특성에 의해 제한됩니다.
직화식 대 간접 가열식: 결정적인 선택
직접 가열식과 간접 가열식 중 어느 것을 선택할지는 소성로의 기능을 근본적으로 변화시키며 특정 응용 분야에서 가장 중요한 결정입니다.
직화식을 선택해야 하는 경우
직화식 시스템은 연소 가스와의 접촉이 허용되거나 심지어 유익한 대용량, 견고한 공정에 이상적입니다. 일반적으로 열 효율이 더 높고 더 높은 공정 온도에 도달할 수 있으므로 시멘트 및 광석 처리와 같은 산업의 표준입니다.
간접 가열식을 선택해야 하는 경우
간접 가열식 시스템은 제품 순도가 가장 중요할 때 필수적입니다. 재료를 열원에서 분리함으로써 연료 부산물로 인한 오염을 방지합니다. 이 설계는 또한 내부 분위기를 정밀하게 제어할 수 있어 불활성(예: 질소) 또는 환원 환경을 요구하는 공정을 가능하게 합니다.
목표에 맞는 올바른 선택
올바른 소성 접근 방식을 선택하려면 장비의 기능과 기본 공정 목표를 일치시켜야 합니다.
- 주요 초점이 견고한 재료에 대한 높은 처리량과 열 효율인 경우: 직화식, 역류식 소성로가 거의 항상 가장 효과적이고 경제적인 해결책입니다.
- 주요 초점이 제품 순도 및 분위기 제어인 경우: 오염을 방지하고 특정 공정 환경을 관리하기 위해 간접 가열식 소성로가 필수적입니다.
- 민감하거나 열에 민감한 재료를 처리하는 경우: 두 유형 모두에서 달성 가능하지만 간접 시스템에서 종종 더 세련된 체류 시간 및 온도 프로파일에 대한 정밀한 제어가 최우선 순위가 되어야 합니다.
이러한 핵심 공정 원리를 이해함으로써 장비를 단순한 장비가 아니라 재료 변환을 위한 정밀 기기로 접근할 수 있습니다.
요약표:
| 공정 단계 | 주요 기능 | 중요 제어 매개변수 |
|---|---|---|
| 재료 공급 | 실린더에 원료 투입 | 공급 속도 |
| 회전 및 경사 | 가마를 통해 재료를 텀블링하고 이동시킴 | 회전 속도 및 경사각 |
| 가열 방법 | 제어된 고온 적용 | 효율성을 위한 직화식 또는 순도를 위한 간접 가열식 |
| 체류 시간 | 열처리 기간 결정 | 속도, 각도, 공급 속도의 복합적인 영향 |
| 배출 및 냉각 | 최종 제품 제거 및 안정화 | 냉각 시스템 유형 |
