실제적으로 진공 침탄은 일반적으로 850°C에서 1050°C(1560°F에서 1920°F) 사이의 온도 범위에서 수행됩니다. 특정 온도는 공정 속도와 부품의 최종 야금 특성 사이의 균형을 맞추기 위해 선택되는 중요한 공정 변수입니다. 많은 응용 분야에서 중간 범위를 사용하지만, 1040°C(1900°F)와 같은 고온은 공정을 극적으로 가속화하고 다른 방법으로는 비실용적인 매우 깊은 표면 경화 깊이를 달성하는 데 사용됩니다.
진공 침탄의 핵심 장점은 매우 높은 온도에서 깨끗하게 작동할 수 있다는 것입니다. 이를 통해 탄소 확산 속도를 크게 높여 기존의 대기 가스 침탄에 필요한 시간의 일부만으로 더 깊은 표면 경화를 달성할 수 있습니다.
공정 효율성에서 온도의 역할
온도는 모든 침탄 공정에서 확산 속도의 주요 동인입니다. 그러나 진공로의 고유한 환경은 사이클을 최적화하기 위해 훨씬 더 공격적으로 고온을 사용할 수 있게 해줍니다.
탄소 확산 가속화
탄소 원자가 강철 표면으로 확산되는 속도는 온도와 지수적으로 관련됩니다. 온도를 높이면 원자에 더 많은 에너지를 공급하여 강철의 결정 격자를 훨씬 더 빠르게 이동할 수 있게 합니다.
예를 들어, 1040°C의 고온에서 진공 침탄을 수행하면 약 11시간 만에 7mm의 표면 경화 깊이를 얻을 수 있습니다. 더 낮은 온도에서 기존 방법을 사용하여 유사한 깊이를 달성하려면 훨씬 더 오랜 시간이 걸리며, 종종 경제적으로 실행 불가능해집니다.
높은 표면 탄소 잠재력 활성화
깨끗하고 산소가 없는 진공 환경은 공정 예시에서 언급된 바와 같이 최대 1.7% C에 달하는 매우 높은 표면 탄소 농도를 사용할 수 있게 합니다. 이 높은 표면 농도는 고온과 결합되어 탄소를 부품 내부로 더 빠르게 밀어내는 가파른 "구배"를 만듭니다.
전통적인 가스 침탄에서는 이러한 고온 및 탄소 잠재력에서 작동하면 과도한 그을음 생성이 발생하여 공정 편차 및 상당한로 유지보수 문제가 발생합니다.
고온 공정의 상충 관계 이해
고온은 상당한 속도 이점을 제공하지만, 신중하게 관리해야 하는 중요한 야금 및 기계적 상충 관계도 도입합니다.
결정 성장 위험
고온 침탄에서 가장 중요한 야금학적 우려는 결정 성장(grain growth)입니다. 강철을 정상적인 오스테나이트화 범위보다 높은 온도에서 장시간 유지하면 미세 결정립이 조밀해질 수 있습니다.
더 큰 결정립은 특히 부품의 인성과 피로 저항성과 같은 최종 기계적 특성에 부정적인 영향을 미칠 수 있습니다. 이 위험은 특정 "미세 결정립 관행" 강철을 선택하고 최고 온도에서 머무는 시간을 주의 깊게 제어하여 완화해야 합니다.
변형 가능성 증가
더 높은 공정 온도는 특히 침탄 후의 퀜칭 단계에서 더 큰 열 구배를 생성합니다. 이는 부품 변형의 위험을 증가시킬 수 있으며, 이는 복잡한 형상이나 엄격한 치수 공차를 가진 부품에 중요한 관심사입니다.
로 용량 및 에너지 비용
1000°C 이상의 온도에서 지속적으로 작동하면 발열체 및 단열재를 포함한 로 하드웨어에 상당한 부하가 가해집니다. 또한 자연스럽게 더 많은 에너지를 소비합니다. 이러한 요소는 작업의 전반적인 비용에 영향을 미치며, 더 짧은 사이클 시간의 이점과 비교하여 평가되어야 합니다.
목표에 맞는 온도 선택
최적의 진공 침탄 온도는 단일 숫자가 아니라 특정 부품에 대해 원하는 결과에 기반한 전략적 선택입니다.
- 최대 처리량 및 깊은 표면 경화 깊이가 주요 초점인 경우: 더 높은 온도(980°C ~ 1040°C)를 사용하되, 적합한 미세 결정립 강철을 사용하고 잠재적 변형을 관리하도록 설계된 공정이 있는지 확인하십시오.
- 복잡한 부품의 변형 최소화가 주요 초점인 경우: 열 응력을 줄이기 위해 더 낮고 일반적인 온도(900°C ~ 950°C)를 사용하되, 사이클 시간이 더 길어짐을 받아들여야 합니다.
- 성능과 비용의 균형이 주요 초점인 경우: 중간 온도 범위(약 930°C ~ 980°C)는 표준 표면 경화 깊이에 대해 효율적인 사이클 시간과 최소한의 야금학적 위험 사이에서 우수한 절충안을 제공하는 경우가 많습니다.
궁극적으로 진공 침탄의 온도는 공정 속도와 최종 부품 품질 간의 상충 관계를 정밀하게 제어할 수 있게 해주는 강력한 지렛대입니다.
요약표:
| 온도 범위 | 일반적인 사용 사례 | 주요 고려 사항 |
|---|---|---|
| 850°C - 950°C | 복잡한 부품의 변형 최소화 | 더 느린 공정, 낮은 열 응력 |
| 930°C - 980°C | 균형 잡힌 성능 및 비용 | 표준 표면 경화 깊이에 대한 좋은 절충안 |
| 980°C - 1050°C | 최대 처리량 및 깊은 표면 경화 깊이 | 결정 성장 위험, 미세 결정립 강철 필요 |
진공 침탄 공정을 최적화할 준비가 되셨습니까? KINTEK은 정밀한 열처리 응용 분야를 위한 고성능 실험실 장비 및 소모품 전문 기업입니다. 당사의 전문 지식은 효율적인 온도 제어 및 공정 최적화를 통해 실험실이 우수한 결과를 얻도록 돕습니다. 귀하의 특정 실험실 요구 사항에 대한 일관되고 고품질의 결과를 제공하기 위해 당사의 솔루션이 침탄 작업을 어떻게 향상시킬 수 있는지 논의하려면 오늘 저희에게 연락하십시오.

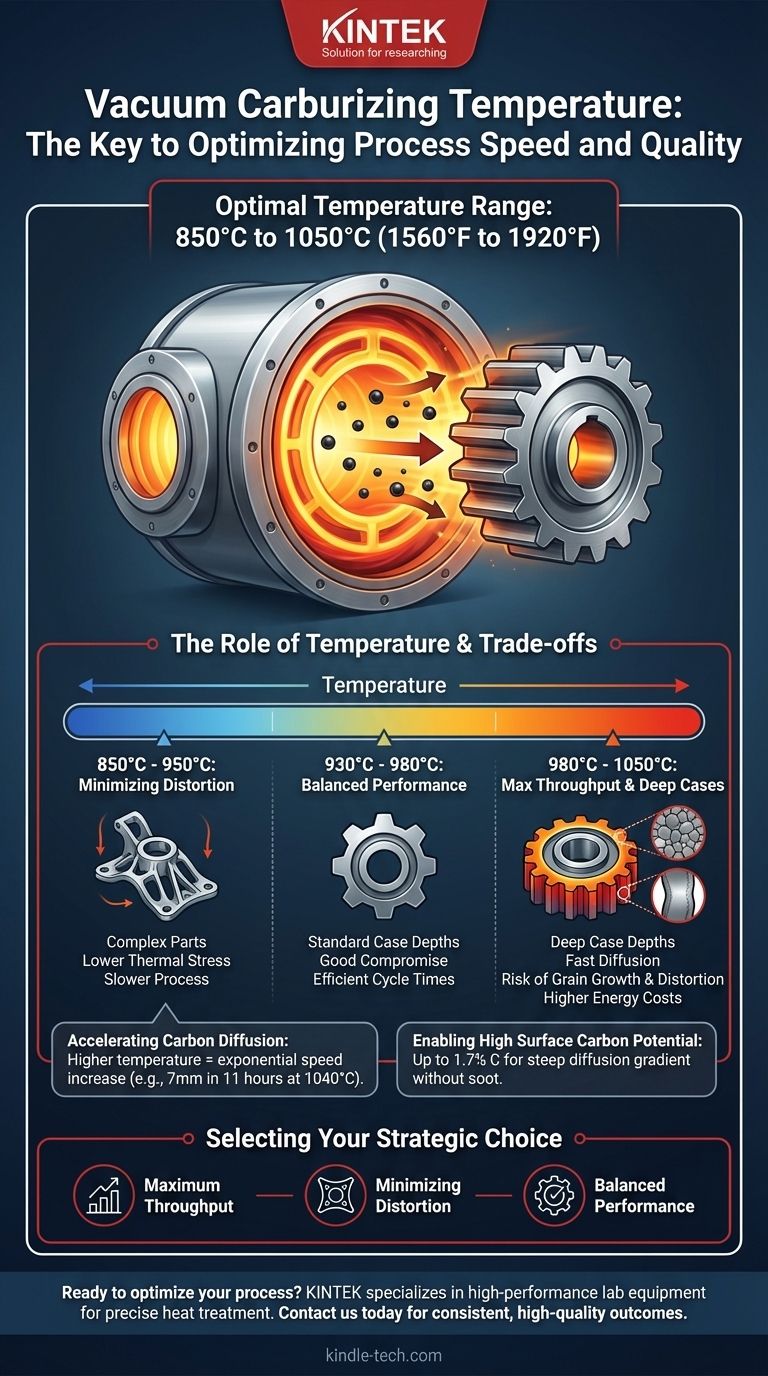

시각적 가이드
관련 제품
- 탄소 재료용 흑연 진공로 하부 배출 그래프화로
- 대형 수직 흑연 진공 흑연화로
- 진공 유도 용해 스피닝 시스템 아크 용해로
- 진공 열처리 소결 브레이징로
- 샘플 준비용 진공 냉간 마운팅 머신
