본질적으로 진공 브레이징은 특수 필러 금속을 사용하여 진공로 내부에서 두 개 이상의 모재 사이에 강력하고 깨끗한 결합을 형성하는 고순도 접합 공정입니다. 로의 열이 모재보다 녹는점이 낮은 필러 금속을 녹여 모세관 현상을 통해 빡빡하게 맞는 접합부로 흘러 들어가 냉각 시 매끄러운 연결을 만듭니다.
핵심 통찰력은 진공이 단순히 빈 공간이 아니라 능동적인 환경이라는 것입니다. 진공은 대기 가스를 제거함으로써 가열 중 산화를 방지하고 금속 표면을 청소하여 다른 많은 방법으로는 달성할 수 없는 탁월하고 플럭스 없는 접합부를 생성합니다.
진공 브레이징의 기본 메커니즘
진공 브레이징은 완벽한 야금 결합을 달성하기 위해 제어된 환경에 의존하는 정밀한 열 공정입니다. 공정의 각 구성 요소를 이해하는 것이 그 가치를 인식하는 열쇠입니다.
진공 환경의 역할
이 공정은 진공로 내에서 수행되며, 여기서 공기와 다른 가스를 빼내어 일반적으로 약 10⁻⁵ Torr의 저압 환경을 만듭니다.
이 진공은 수동적이지 않습니다. 온도가 상승함에 따라 산소의 거의 부재는 금속 표면이 산화되는 것을 방지하여 적절한 결합을 방해할 수 있습니다.
또한, 진공은 표면 오염 물질과 휘발성 산화물을 효과적으로 "끓여서" 제거하는데, 이는 탈가스(outgassing) 현상으로 알려져 있습니다. 이로 인해 모재 표면이 매우 깨끗해져 필러 금속이 적절하게 "젖어" 표면에 결합할 수 있도록 보장합니다.
필러 금속의 기능
필러 금속(브레이징 합금이라고도 함)은 접합되는 모재보다 녹는점이 낮은 것으로 선택됩니다.
가열 주기 동안 어셈블리는 필러의 녹는점보다 높은 온도로 가열됩니다. 그런 다음 녹은 필러는 모세관 현상에 의해 공작물 사이의 틈으로 빨려 들어갑니다.
이 액체 금속은 모재 표면으로 확산되어 어셈블리가 냉각되고 필러가 응고될 때 강력하고 연속적인 야금 결합을 형성합니다.
플럭스 없는 접합의 중요성
전통적인 브레이징이나 납땜과 달리 진공 브레이징은 플럭스를 필요로 하지 않습니다. 플럭스는 표면을 청소하고 산화를 방지하는 데 사용되는 화학 물질이지만, 접합부에 갇혀 부식이나 약화를 유발할 수 있습니다.
플럭스를 제거함으로써 진공 브레이징은 갇힌 잔류물이나 공정 후 세척이 필요 없는 예외적으로 깨끗한 접합부를 생성합니다. 이는 의료, 항공 우주 및 반도체 산업의 응용 분야에 매우 중요합니다.
진공 브레이징을 선택하는 이유? 주요 이점
진공로의 독특한 환경은 다른 접합 기술에 비해 몇 가지 뚜렷한 이점을 제공하여 까다로운 응용 분야에서 선호되는 방법이 됩니다.
탁월한 접합 강도 및 무결성
이 공정은 기공과 오염 물질이 없는 접합부를 생성합니다. 그 결과, 연결 강도가 모재 자체만큼 강하거나 심지어 더 강해집니다.
균일한 가열 및 최소한의 변형
진공로 내부에서 전체 어셈블리는 느리고 균일하게 가열되고 냉각됩니다. 이는 복잡하거나 섬세한 형상으로 작업할 때 중요한 열 응력과 변형을 최소화합니다.
복잡하고 이종 재료 접합 능력
진공 브레이징은 용접하기 어려울 수 있는 이종 금속을 접합하는 데 탁월하게 적합합니다. 또한 단일 복잡한 어셈블리에서 여러 접합부를 동시에 브레이징할 수 있어 정밀도와 효율성을 보장합니다.
실제 고려 사항 및 상충 관계 이해
강력하지만 진공 브레이징이 모든 접합 문제에 대한 해결책은 아닙니다. 그 이점은 실제적인 한계와 균형을 이루어야 합니다.
높은 초기 장비 비용
진공로는 상당한 자본 투자를 나타냅니다. 장비의 비용과 복잡성으로 인해 토치 브레이징이나 용접에 비해 공정 초기 비용이 더 많이 듭니다.
느린 사이클 시간
진공을 빼고, 어셈블리를 천천히 가열한 다음, 다시 상온으로 냉각하는 과정은 본질적으로 시간이 많이 걸립니다. 이로 인해 속도가 우선시되는 대량 저가 생산에는 진공 브레이징이 덜 적합합니다.
재료 호환성 및 설계
아연, 카드뮴, 납과 같은 특정 원소는 증기압이 높아 진공에서 증발합니다. 이러한 원소는 모재나 필러 합금에 존재할 수 없으므로 재료 선택에 제한이 따릅니다.
응용 분야에 맞는 올바른 선택
올바른 접합 방법을 선택하는 것은 강도, 순도, 복잡성 및 비용에 대한 프로젝트의 특정 요구 사항에 전적으로 달려 있습니다.
- 최고의 접합 순도와 강도가 주요 관심사인 경우: 진공 브레이징은 특히 항공 우주, 의료 또는 과학 응용 분야의 임무 중요 부품에 이상적인 선택입니다.
- 여러 접합부가 있는 복잡한 어셈블리 접합이 주요 관심사인 경우: 진공 브레이징의 균일한 가열은 응력 없는 복잡한 제품을 만드는 데 탁월합니다.
- 단순 부품의 저가 대량 생산이 주요 관심사인 경우: 토치 브레이징, 납땜 또는 용접과 같은 다른 방법이 더 경제적이고 효율적일 가능성이 높습니다.
궁극적으로 진공 브레이징은 최종 접합부의 무결성과 청결성을 타협할 수 없을 때 활용하는 최고의 접합 기술입니다.
요약표:
| 측면 | 주요 세부 정보 |
|---|---|
| 공정 | 진공로에서 필러 금속을 사용하여 금속 접합 |
| 주요 이점 | 깨끗하고, 강력하며, 플럭스 없는 접합부 생성 |
| 이상적인 용도 | 항공 우주, 의료, 반도체 및 복잡한 어셈블리 |
| 주요 고려 사항 | 일부 방법에 비해 초기 비용이 높고 사이클 시간이 느림 |
최고의 강도와 순도로 금속을 접합해야 합니까?
진공 브레이징은 접합 무결성이 협상 불가능한 임무 중요 부품을 위한 최고의 선택입니다. KINTEK은 이 고정밀 공정에 필요한 고급 실험실 장비 및 전문 솔루션 제공을 전문으로 합니다.
당사는 다음을 지원합니다:
- 복잡한 어셈블리를 위한 완벽하고 오염 없는 결합 달성.
- 용접하기 어려운 이종 금속 접합.
- 균일한 가열을 통해 부품 변형 최소화 보장.
항공 우주, 의료 또는 과학 연구 분야의 응용 분야에서 최고 품질을 요구하는 경우, 당사의 솔루션이 귀하의 요구 사항을 어떻게 충족할 수 있는지 논의해 봅시다.
귀하의 실험실에 적합한 진공 브레이징 솔루션을 알아보려면 지금 KINTALK에 문의하십시오.

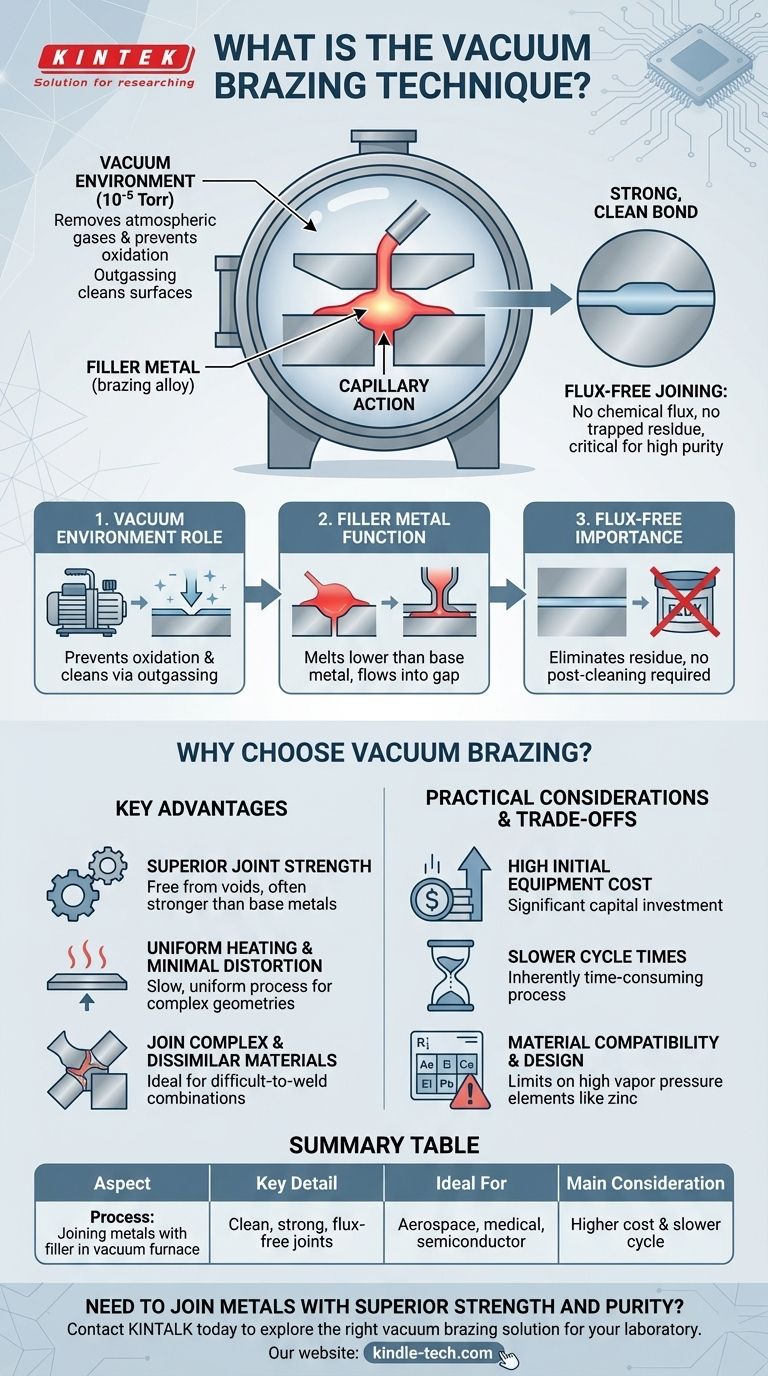

시각적 가이드
