열증착은 핵심적으로 물리 기상 증착(PVD) 공정입니다. 이는 극도로 얇은 재료 필름을 만드는 데 사용됩니다. 이 기술은 고진공 챔버 내에서 순수 금속과 같은 소스 재료를 증발할 때까지 가열하는 과정을 포함합니다. 이 증기는 이동하여 기판이라고 불리는 더 차가운 표면에 응축되어 고체 초박막 필름을 형성합니다.
열증착은 박막을 만드는 가장 간단하고 직접적인 방법 중 하나이지만, 그 성공이 자동적인 것은 아닙니다. 최종 층의 품질과 균일성은 진공 환경, 가열 속도 및 기판 조건에 대한 정밀한 제어에 결정적으로 달려 있습니다.
기본 공정: 고체에서 필름으로
열증착을 이해하려면 핵심 구성 요소와 단계로 나누어 살펴보는 것이 가장 좋습니다. 전체 공정은 고진공 상태의 밀폐된 챔버 내에서 발생합니다.
진공 환경
고진공은 가장 중요한 요소입니다. 두 가지 목적을 수행합니다. 즉, 압력을 낮춰 재료가 더 낮은 온도에서 증발할 수 있도록 하고, 공기 및 기타 입자를 제거합니다. 이는 증발된 재료가 다른 분자와 충돌하지 않고 기판으로 직접 이동하여 오염을 방지하고 더 순수한 필름을 보장하도록 합니다.
소스 재료 및 홀더
증착될 재료(종종 소스라고 불림)는 용기에 담겨 있습니다. 이 홀더는 일반적으로 "보트" 또는 "바스켓"이라고 불리며 텅스텐과 같이 녹는점이 매우 높은 재료로 만들어집니다.
가열 메커니즘
소스 재료는 기체(증기)로 변할 때까지 가열됩니다. 이는 사용되는 특정 열증착 유형을 정의하는 두 가지 주요 방법 중 하나로 이루어집니다.
증착 및 필름 성장
기화되면 소스 재료의 분자는 진공을 통해 직선으로 이동합니다. 더 차가운 기판(예: 실리콘 웨이퍼, 유리 또는 플라스틱)에 부딪히면 빠르게 냉각되고 응축되어 표면에 달라붙어 층층이 쌓여 고체 박막을 형성합니다.
열증착의 주요 유형
원리는 동일하지만, 소스 재료를 가열하는 방법은 중요한 차이를 만듭니다.
저항 가열
이것은 가장 일반적이고 간단한 형태의 열증착입니다. 소스 재료를 담고 있는 저항성 보트 또는 코일을 통해 전류가 흐릅니다. 보트가 가열되어 그 열에너지를 소스에 전달하여 소스가 녹고 증발하게 합니다.
전자빔(E-beam) 증착
녹는점이 매우 높은 재료의 경우 저항 가열만으로는 충분하지 않을 수 있습니다. E-beam 증착에서는 "전자총"에서 고에너지 전자빔이 발사되어 자기적으로 유도되어 소스 재료에 충돌합니다. 강렬하고 집중된 에너지는 국부적인 가열 및 증발을 유발합니다.
장단점 및 품질 요소 이해
열증착의 단순성은 가장 큰 강점이지만, 여러 요인이 결과에 극적인 영향을 미칠 수 있습니다. 고품질 필름을 얻으려면 공정 변수를 신중하게 관리해야 합니다.
진공 압력의 결정적인 역할
낮은 압력(높은 진공)이 거의 항상 더 좋습니다. 이는 평균 자유 경로(증기 분자가 다른 것에 부딪히기 전에 이동할 수 있는 평균 거리)를 증가시킵니다. 이는 기판으로의 더 직접적인 경로와 최종 필름의 불순물 감소로 이어집니다.
증착 속도의 영향
소스 재료가 증발하는 속도는 필름의 구조에 영향을 미칩니다. 이 속도는 소스의 온도에 의해 제어됩니다. 다른 속도는 결정립 크기 및 필름 밀도에 영향을 미칠 수 있습니다.
기판 조건 및 균일성
기판의 상태는 매우 중요합니다. 거칠거나 깨끗하지 않은 표면은 불균일한 필름 성장으로 이어질 수 있습니다. 더 넓은 영역에 걸쳐 균일한 코팅을 보장하기 위해 기판은 종종 증착 공정 중에 회전됩니다.
일반적인 응용 분야 및 사용 사례
열증착은 첨단 전자 제품 및 재료 제조의 기본 기술입니다. 그 응용 분야는 광범위하며 특정 재료 층의 필요성에 따라 선택됩니다.
- OLED 또는 태양 전지용 전도성 금속 층 생성에 주로 초점을 맞춘다면: 열증착은 이러한 장치에 필요한 얇은 금속 접점을 증착하는 표준적이고 비용 효율적인 방법입니다.
- 녹는점이 높거나 내화성 재료를 증착하는 데 주로 초점을 맞춘다면: E-beam 증착은 집중된 에너지로 저항성 보트로 가열할 수 없는 재료를 기화시킬 수 있으므로 우수한 선택입니다.
- 웨이퍼 본딩 또는 더 두꺼운 층 생성에 주로 초점을 맞춘다면: 이 기술은 반도체 웨이퍼를 함께 본딩하는 데 사용되는 인듐과 같은 재료의 더 두꺼운 층을 증착하는 데 적합합니다.
- 최대 필름 순도 및 균일성 보장에 주로 초점을 맞춘다면: 고진공 시스템, 깨끗한 기판 및 증착 중 기판 회전 메커니즘을 우선시해야 합니다.
궁극적으로 열증착을 마스터하는 것은 이러한 기본적인 물리적 원리를 이해하고 정밀하게 제어하여 원자층 하나하나씩 재료를 구축하는 문제입니다.
요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 공정 유형 | 물리 기상 증착 (PVD) |
| 핵심 원리 | 진공 상태에서 소스 재료를 가열하여 증발시키고 기판에 응축시킴. |
| 주요 가열 방법 | 저항 가열, 전자빔 (E-beam) 증착 |
| 주요 요구 사항 | 고진공 환경 |
| 일반적인 응용 분야 | OLED, 태양 전지, 반도체 웨이퍼 본딩, 광학 코팅 |
연구 또는 생산을 위해 고순도, 균일한 박막을 얻을 준비가 되셨습니까? KINTEK은 열증착 및 기타 PVD 공정을 위한 신뢰할 수 있는 실험실 장비 및 소모품을 전문적으로 제공합니다. 당사의 전문 지식은 전도성 금속, 고융점 재료 등을 증착하는 데 적합한 솔루션을 얻을 수 있도록 보장합니다. 오늘 당사 전문가에게 문의하여 귀사의 실험실 박막 증착 요구 사항을 지원하고 프로젝트 성공을 향상시킬 수 있는 방법을 논의하십시오.

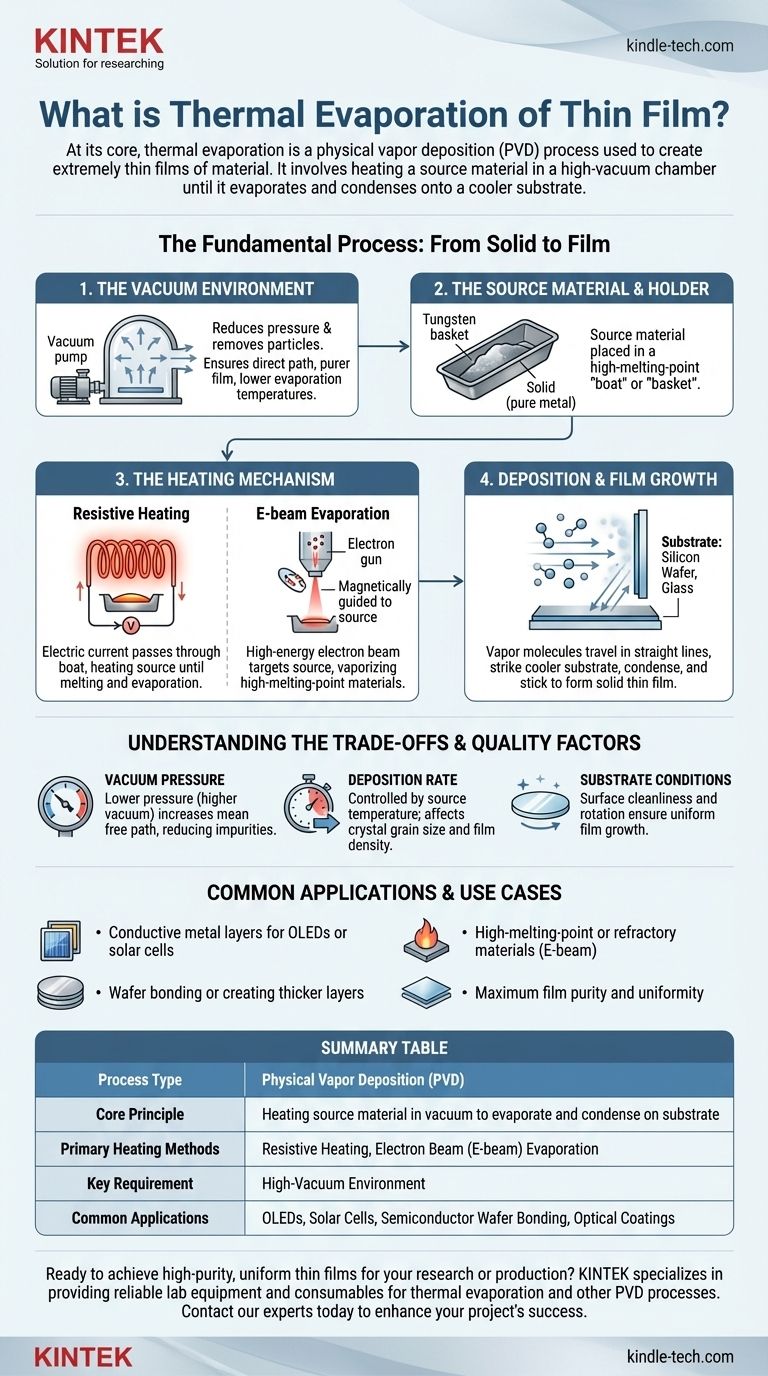

시각적 가이드
