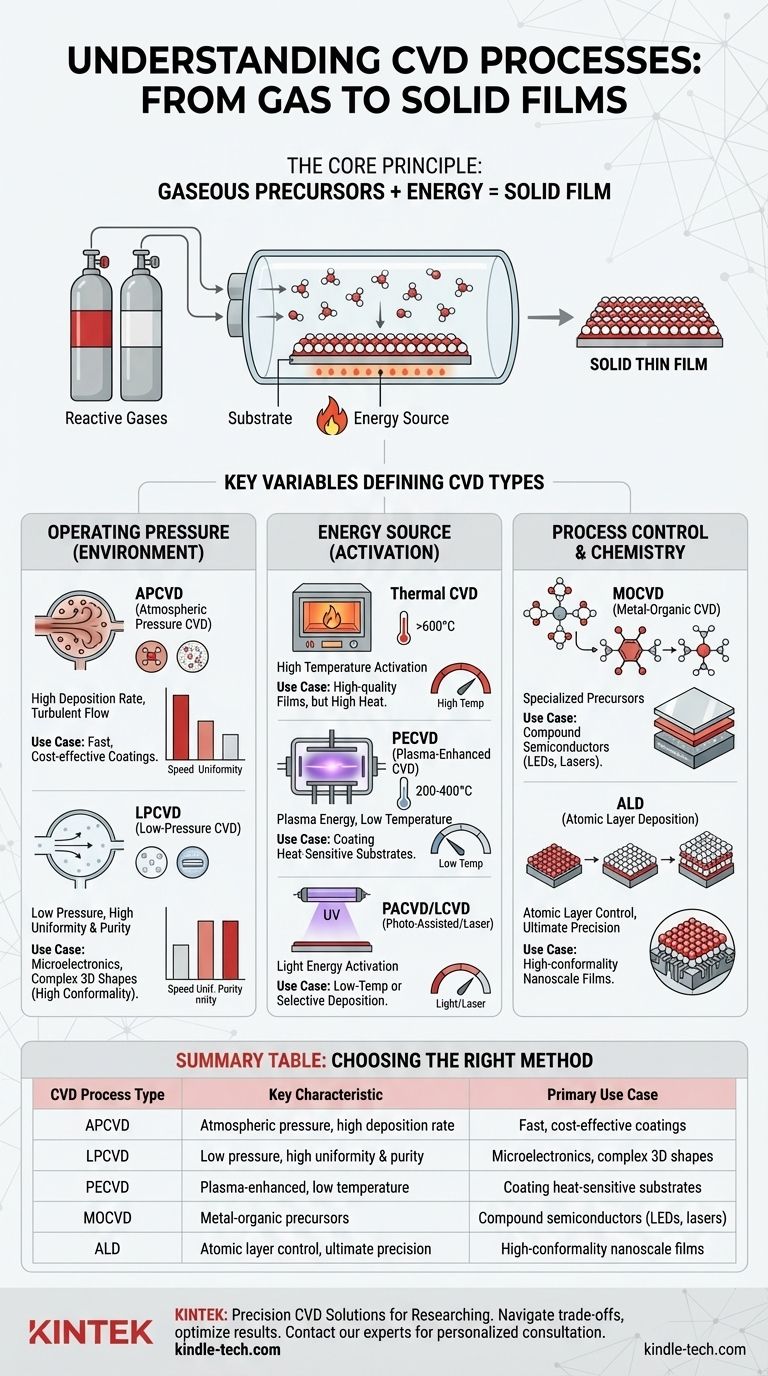

본질적으로 화학 기상 증착(CVD)은 기체 상태의 화학 전구체로부터 표면(기판) 위에 얇고 단단한 막을 형성하는 데 사용되는 매우 다재다능한 제조 공정입니다. 핵심 원리는 하나 이상의 반응성 기체를 챔버로 흘려보내 기체가 가열된 기판 위나 근처에서 분해 및 반응하여 재료 층을 증착시키는 것입니다. CVD의 다양한 "유형"은 이 기본 원리의 변형일 뿐이며, 각각 특정 재료, 온도 또는 원하는 박막 특성에 맞게 최적화되어 있습니다.
LPCVD, PECVD, MOCVD와 같은 CVD 약어 배열은 혼란스러울 수 있습니다. 중요한 것은 이들이 완전히 다른 공정이 아니라 핵심 기술의 수정이라는 점을 이해하는 것입니다. 각 변형은 특정 엔지니어링 문제를 해결하기 위해 특정 변수(주로 압력, 온도 또는 에너지원)를 제어합니다.
CVD의 핵심 원리
기체에서 고체 박막으로
모든 CVD 공정의 핵심에는 화학 반응이 포함됩니다. 전구체(precursors)라고 불리는 기체 분자가 코팅할 대상인 기판(substrate)이 있는 반응 챔버로 도입됩니다.
시스템에 에너지가 가해지며, 일반적으로 열의 형태입니다. 이 에너지는 전구체 기체를 반응시키거나 분해하여 안정적인 고체 재료를 형성하고 이를 기판 위에 증착시켜 얇고 균일한 박막을 만듭니다.
차가운 창문에 서리가 맺히는 것을 생각해보세요. 공기 중의 수증기(전구체 기체)가 차가운 유리(기판)와 접촉하여 적절한 조건 하에서 기체에서 고체 얼음 층(박막)으로 변합니다. CVD는 제어된 화학 반응을 포함하는 더 복잡한 버전입니다.
CVD 공정을 정의하는 주요 변수
특정 CVD "유형"은 몇 가지 기본 매개변수를 조작하는 방식에 따라 결정됩니다. 이러한 변수를 이해하면 다양한 기술을 탐색할 수 있는 틀을 제공합니다.
작동 압력(환경)
반응 챔버 내부의 압력은 기체 분자가 이동하고 상호 작용하는 방식을 결정합니다.
- 대기압 CVD (APCVD): 이름에서 알 수 있듯이 이 공정은 정상 대기압에서 실행됩니다. 매우 빠른 증착 속도를 허용하여 빠르고 비교적 저렴합니다. 그러나 기체 흐름이 난류일 수 있어 때때로 낮은 박막 균일도와 순도로 이어질 수 있습니다.
- 저압 CVD (LPCVD): 이 공정은 부분 진공 상태에서 작동합니다. 낮은 압력은 기체 분자가 더 자유롭게 이동할 수 있도록 하여, 복잡한 3차원 형상에도 예외적인 일관성으로 코팅할 수 있는 매우 균일하고 순수한 박막을 생성합니다(높은 순응도(high conformality)라고 함).
에너지원(활성화 방법)
화학 반응을 시작하려면 에너지가 필요합니다. 이 에너지의 출처는 주요 차별화 요소입니다.
- 열 CVD (Thermal CVD): 이것이 가장 기본적인 형태로, 활성화 에너지를 제공하기 위해 높은 온도(종종 600°C 이상)에만 의존합니다. 고품질의 박막을 생성하지만, 높은 열로 인해 플라스틱이나 특정 금속 합금과 같이 녹는점이 낮은 재료를 코팅하는 데는 적합하지 않습니다.
- 플라즈마 강화 CVD (PECVD): 이 기술은 전기장을 사용하여 챔버 내에 플라즈마(이온화된 기체)를 생성합니다. 에너지가 높은 플라즈마는 반응을 구동하는 에너지를 제공하여 훨씬 낮은 온도(일반적으로 200-400°C)에서 증착이 일어나도록 합니다. 이는 열에 민감한 기판 코팅에 매우 중요합니다.
- 광 보조 CVD (PACVD 또는 LCVD): 이 변형에서는 빛(종종 UV 램프 또는 레이저에서 나옴)이 반응 에너지를 공급하는 데 사용됩니다. 이는 저온 증착에 사용되거나 빛이 향하는 곳에만 재료를 선택적으로 증착하는 데 사용될 수 있습니다.
전구체 화학(구성 요소)
때로는 전구체로 사용되는 화학 물질의 유형이 공정을 정의합니다.
- 유기금속 CVD (MOCVD): 이는 유기금속 화합물을 전구체로 사용하는 열 CVD의 특수 형태입니다. LED, 레이저 및 고주파 전자 장치에 사용되는 고성능 화합물 반도체 제조를 위한 지배적인 기술입니다.
공정 제어(궁극적인 정밀도)
CVD의 한 변형은 공정 제어를 극단으로 끌어올립니다.
- 원자층 증착 (ALD): 종종 CVD의 하위 유형으로 간주되는 ALD는 순차적인 공정입니다. 전구체를 한 번에 하나씩 도입하여 다음 전구체가 도입되기 전에 단일의 자체 제한적인 원자층을 형성하도록 합니다. 이는 박막을 원자층 단위로 구축하여 가장 복잡한 구조에서도 두께와 완벽한 순응도에 대한 비할 데 없는 제어를 제공합니다.
상충 관계 이해
CVD 방법을 선택하는 것은 상충되는 요인들 사이의 균형을 맞추는 것을 포함합니다. 단 하나의 "최고의" 공정은 없으며, 특정 응용 분야에 가장 적합한 공정만 있을 뿐입니다.
온도 대 기판 호환성
고온 열 CVD는 예외적으로 순수하고 결정질인 박막을 생성할 수 있습니다. 그러나 이러한 온도는 강화된 강철 도구, 알루미늄 또는 폴리머와 같은 많은 기판을 손상시키거나 파괴할 것입니다. PECVD는 이에 대한 직접적인 해결책이지만, 생성된 박막은 고온 대응물과 다른 특성(예: 더 높은 내부 응력 또는 수소 포함)을 가질 수 있습니다.
증착 속도 대 박막 품질
더 빠른 증착은 제조 처리량에 더 좋습니다. APCVD는 매우 빠르지만 마이크로일렉트로닉스에 필요한 완벽하게 결함 없는 균일한 박막을 생성하는 데 어려움을 겪을 수 있습니다. LPCVD 및 특히 ALD와 같은 느린 공정은 훨씬 더 우수한 품질과 제어를 제공하지만, 훨씬 더 긴 공정 시간이 필요합니다.
순응도 대 단순성
CVD, 특히 LPCVD 및 ALD의 주요 강점은 깊은 트렌치와 내부 표면을 균일하게 코팅할 수 있다는 것입니다. 이는 물리적 기상 증착(PVD)과 같은 가시선(line-of-sight) 공정에 비해 상당한 이점입니다. 그러나 이를 달성하려면 복잡한 진공 시스템과 정밀한 공정 제어가 필요하므로 장비가 더 비싸고 작동하기가 더 까다로워집니다.
목표에 맞는 올바른 선택하기
적절한 방법을 선택하려면 먼저 가장 중요한 요구 사항을 정의해야 합니다.
- 주요 초점이 높은 처리량, 저렴한 코팅인 경우: APCVD는 완벽한 균일성이 중요하지 않은 응용 분야에서 가장 경제적인 선택인 경우가 많습니다.
- 주요 초점이 복잡한 형상에 대한 높은 순도 및 균일성인 경우: LPCVD는 많은 마이크로일렉트로닉스 및 재료 과학 응용 분야의 핵심입니다.
- 주요 초점이 온도에 민감한 재료 코팅인 경우: PECVD는 기판의 열 손상을 방지하기 위한 필수적인 해결책입니다.
- 주요 초점이 궁극적인 정밀도와 원자 수준 제어인 경우: ALD만이 옹스트롬 수준의 두께 제어와 완벽한 순응도를 제공하는 유일한 방법입니다.
각 공정이 이러한 핵심 변수를 조작하는 방식을 이해함으로써 모든 재료 증착 과제에 대해 올바른 도구를 자신 있게 선택할 수 있습니다.
요약표:
| CVD 공정 유형 | 주요 특성 | 주요 사용 사례 |
|---|---|---|
| APCVD | 대기압, 높은 증착 속도 | 빠르고 비용 효율적인 코팅 |
| LPCVD | 저압, 높은 균일도 및 순도 | 마이크로일렉트로닉스, 복잡한 3D 형상 |
| PECVD | 플라즈마 강화, 저온 | 열에 민감한 기판 코팅 |
| MOCVD | 유기금속 전구체 | 화합물 반도체(LED, 레이저) |
| ALD | 원자층 제어, 궁극적인 정밀도 | 높은 순응도의 나노스케일 박막 |
