직설적으로 말하면, 화학 기상 증착(CVD)은 다양한 금속을 증착할 수 있으며, 가장 주목할 만한 것은 텅스텐(W) 및 몰리브덴(Mo)과 같은 내화 금속과 알루미늄(Al), 구리(Cu), 티타늄(Ti)과 같은 기타 금속입니다. 또한 티타늄 질화물(TiN)과 같은 금속 기반 화합물을 생성하는 데 광범위하게 사용되어 단단하고 보호적인 세라믹 층을 형성합니다.
중요한 통찰력은 어떤 금속을 증착할 수 있는지뿐만 아니라 왜 CVD가 선택되는지에 있습니다. CVD의 고유한 강점은 복잡한 3D 표면에 매우 순수하고 밀도가 높으며 완벽하게 균일한 필름을 생성하는 능력에 있으며, 이는 재료 품질이 가장 중요한 고성능 응용 분야에 필수적입니다.
금속 증착에 CVD를 선택하는 이유
금속을 증착하는 다른 방법도 있지만, CVD는 증착 속도나 비용보다 최종 필름의 특정 특성이 더 중요할 때 선택됩니다. 이 공정의 화학적 특성은 물리적 방법으로는 종종 따라올 수 없는 수준의 제어를 제공합니다.
탁월한 순도 및 밀도
CVD 공정은 화학 전구체로부터 원자 단위로 필름을 형성합니다. 이는 극도로 높은 순도와 뛰어난 밀도를 가진 코팅을 만듭니다.
이러한 원자 수준의 구성은 공극과 불순물을 최소화하며, 이는 반도체 제조와 같이 이러한 결함이 장치 고장을 유발할 수 있는 응용 분야에 매우 중요합니다.
우수한 균일성 (랩 어라운드)
CVD는 복잡하고 평평하지 않은 표면을 균일하게 코팅하는 데 탁월합니다. 전구체 가스가 구성 요소의 모든 부분에 도달할 수 있기 때문에 결과 필름은 모든 곳에서 일관된 두께를 가집니다.
이러한 "랩 어라운드" 기능은 집적 회로의 미세한 트렌치와 구멍을 채워 완전하고 신뢰할 수 있는 전기 연결을 보장하는 데 필수적입니다.
필름 특성에 대한 정밀한 제어
온도, 압력, 가스 유량과 같은 증착 매개변수를 신중하게 조정함으로써 엔지니어는 최종 필름의 특성을 정밀하게 제어할 수 있습니다.
여기에는 결정 구조, 결정립 크기, 심지어 내부 응력이 포함되어 금속 층을 특정 기계적 또는 전기적 성능 요구 사항에 맞게 조정할 수 있습니다.
CVD의 일반적인 금속 및 화합물
금속의 선택은 종종 응용 분야와 적절한 휘발성 전구체 화학 물질(증착될 금속을 포함하는 가스)의 가용성에 따라 결정됩니다.
텅스텐 (W)
텅스텐은 반도체 산업의 핵심 재료입니다. 견고한 전기 접점을 만들고 집적 회로의 다른 층을 연결하는 미세한 수직 채널(비아)을 채우는 데 사용됩니다.
구리 (Cu)
구리는 높은 전도성으로 인해 현대 마이크로칩의 배선(상호 연결)에 사용되는 주요 재료입니다. 플라즈마 강화 CVD(PECVD) 또는 관련 기술은 종종 더 낮은 온도에서 구리를 증착하는 데 사용됩니다.
알루미늄 (Al)
고급 마이크로칩에서는 구리로 대체되었지만, 알루미늄은 여전히 다른 전자 응용 분야와 거울과 같은 표면에 고반사 코팅을 만드는 데 사용됩니다.
티타늄 질화물 (TiN)
세라믹 화합물이지만, TiN은 CVD에 의해 증착되는 중요한 재료입니다. 이는 마이크로 전자공학 및 절삭 공구의 보호 코팅으로 사용되는 매우 단단하고 부식에 강하며 전도성 있는 장벽 층을 형성합니다.
장단점 이해
CVD는 강력한 기술이지만, 모든 금속 코팅 문제에 대한 해결책은 아닙니다. 그 한계를 이해하는 것이 중요합니다.
고온 문제
전통적인 열 CVD 공정은 종종 850°C에서 1100°C 사이의 매우 높은 온도에서 작동합니다.
이러한 열은 많은 기판 재료를 손상시키거나 변형시킬 수 있어, 이러한 극한 조건을 견딜 수 있는 부품으로 사용이 제한됩니다. 그러나 플라즈마 강화 CVD(PECVD)와 같은 기술은 이 온도를 크게 낮출 수 있습니다.
전구체 화학의 복잡성
전체 공정은 원하는 금속에 적합한 전구체 가스가 있는지 여부에 달려 있습니다. 일부 금속의 경우 이러한 화학 물질은 비싸거나 독성이 강하거나 안전하게 취급하기 어려울 수 있어, 작업의 복잡성과 비용을 증가시킵니다.
증착 속도
스퍼터링과 같은 물리적 방법에 비해 CVD는 더 느린 공정일 수 있습니다. 이는 간단한 표면에 두꺼운 코팅이 빠르게 필요한 응용 분야의 제조 처리량에 영향을 미칠 수 있습니다.
목표에 맞는 올바른 선택
증착 방법의 선택은 전적으로 프로젝트의 특정 우선순위에 따라 달라집니다.
- 극도의 순도와 복잡한 3D 형상 코팅(마이크로칩 등)이 주요 초점인 경우: CVD는 화학적 특성과 탁월한 균일 증착으로 인해 종종 우수한 선택입니다.
- 온도에 민감한 재료(플라스틱 또는 특정 합금 등)에 증착하는 것이 주요 초점인 경우: 전통적인 CVD는 부적합합니다. 저온 PECVD 또는 스퍼터링과 같은 물리적 기상 증착(PVD) 방법을 탐색해야 합니다.
- 간단한 표면에 고속, 저비용 코팅이 주요 초점인 경우: 스퍼터링 또는 열 증발과 같은 물리적 방법이 일반적으로 CVD보다 더 실용적이고 경제적입니다.
궁극적으로 금속 증착에 CVD를 선택하는 것은 다른 모든 요소보다 최종 필름의 품질과 정밀도를 우선시하는 결정입니다.
요약표:
| 일반적인 CVD 금속 및 화합물 | 주요 응용 분야 |
|---|---|
| 텅스텐 (W) | 반도체 접점, 비아 채우기 |
| 구리 (Cu) | 마이크로칩 상호 연결 |
| 알루미늄 (Al) | 반사 코팅, 전자제품 |
| 티타늄 질화물 (TiN) | 보호 장벽 층, 절삭 공구 |
실험실에서 가장 까다로운 응용 분야를 위한 고순도, 균일한 금속 코팅이 필요하십니까? KINTEK은 정밀 화학 기상 증착 공정을 위한 고급 실험실 장비 및 소모품을 전문적으로 제공합니다. 당사의 솔루션은 반도체 제조 및 고성능 재료 연구에 필수적인 탁월한 필름 품질, 밀도 및 랩 어라운드 커버리지를 달성하는 데 도움이 됩니다. 오늘 전문가에게 문의하여 특정 실험실 요구 사항을 지원할 수 있는 방법을 논의하십시오.

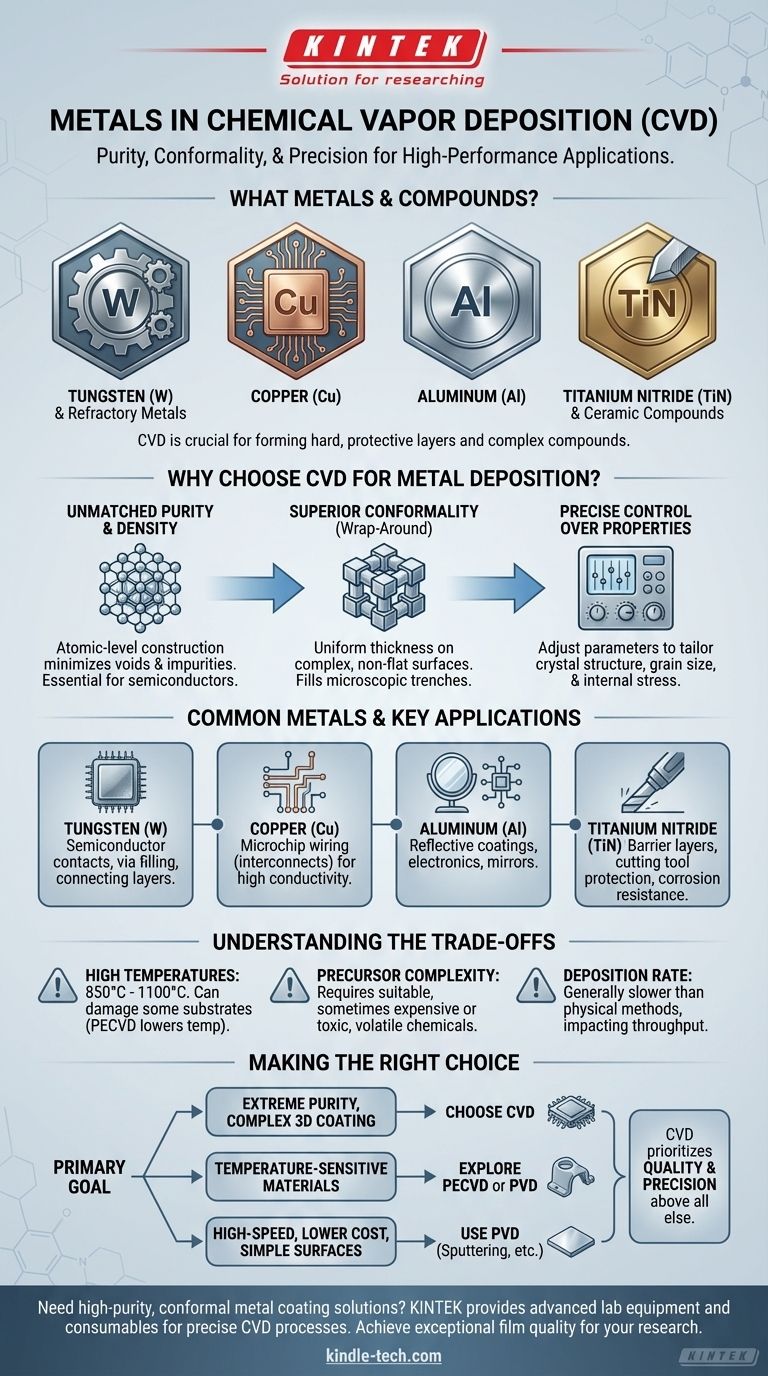

시각적 가이드
