단조 프레스에는 단일 표준 크기가 없습니다. 치수는 수행하도록 설계된 작업에 의해 완전히 결정됩니다. 프레스 "크기"의 가장 중요한 척도는 가압할 수 있는 힘의 양인 톤수이며, 이는 소형 부품의 경우 수백 톤에서 거대한 항공 우주 및 산업 부품의 경우 80,000톤 이상까지 다양할 수 있습니다. 물리적 설치 공간은 두 번째로 중요한 척도로, 기계에 필요한 공간과 기반을 결정합니다.
단조 프레스는 단일 크기로 정의되는 것이 아니라 기능으로 정의됩니다. 그 진정한 "크기"는 최대 힘(톤수)과 물리적 치수의 조합이며, 이 둘은 생산하도록 설계된 부품의 재료, 복잡성 및 규모에 따라 결정됩니다.

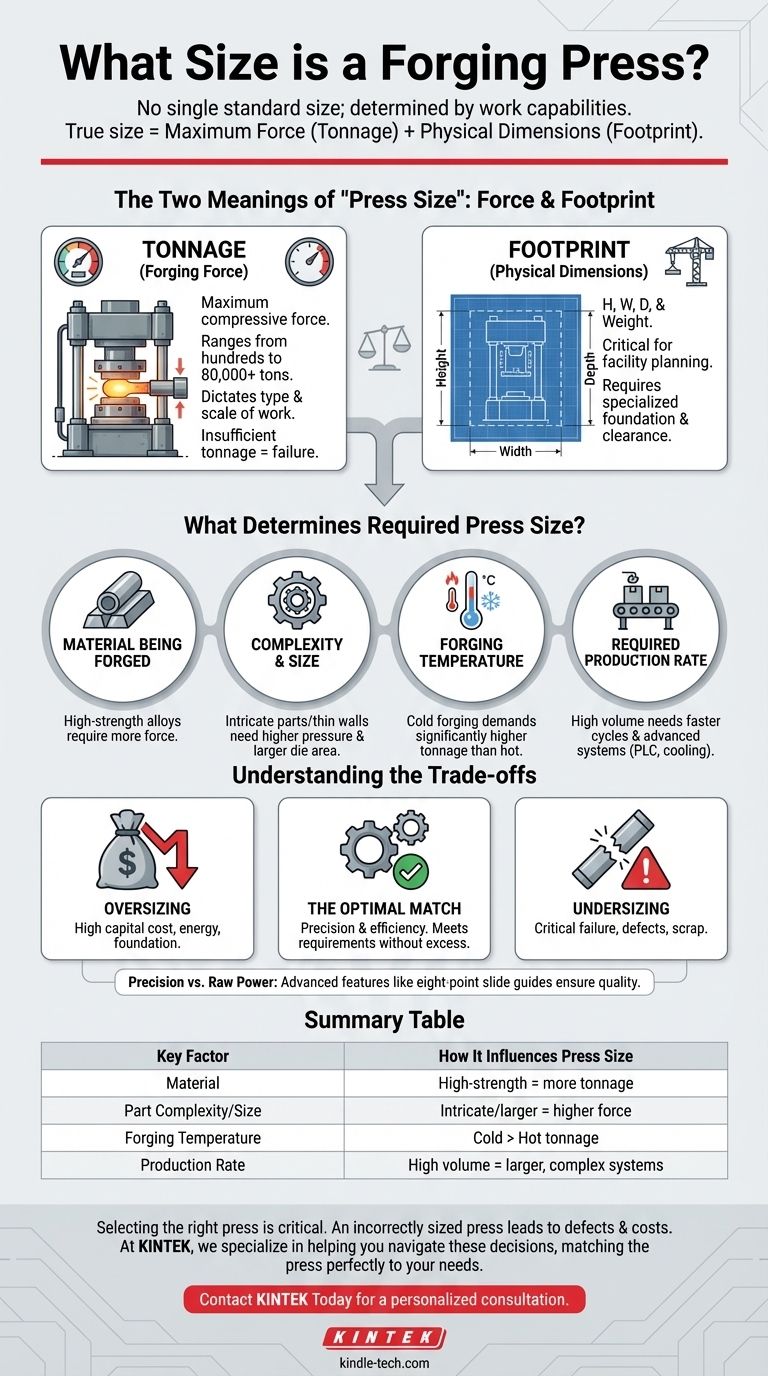

"프레스 크기"의 두 가지 의미: 힘과 설치 공간
단조 프레스의 크기를 이해하려면 서로 분리되어 있지만 관련이 있는 두 가지 측정 기준을 고려해야 합니다. 우선순위를 두는 것은 부품을 설계하든, 시설을 계획하든, 기계를 조달하든 목표에 전적으로 달려 있습니다.
톤수(단조력)로 크기 정의하기
톤수는 단조 프레스에서 가장 일반적이고 중요한 측정 기준입니다. 이는 프레스가 공작물에 가할 수 있는 최대 압축력을 나타냅니다.
이 힘은 프레스가 처리할 수 있는 작업의 유형과 규모를 결정합니다. 톤수가 부족한 프레스는 재료를 적절하게 성형하지 못하여 결함이나 불완전한 부품이 발생합니다.
물리적 치수로 크기 정의하기
물리적 설치 공간(높이, 너비, 깊이 및 무게)은 크기의 두 번째 구성 요소입니다. 이러한 치수는 시설 계획에 매우 중요합니다.
거대한 프레스는 특수 설계된 기반, 작동 및 유지보수를 위한 상당한 상부 공간, 재료 준비 및 완성된 부품 취급을 위한 넓은 주변 공간이 필요합니다.
필요한 프레스 크기를 결정하는 요인은 무엇입니까?
프레스에 필요한 톤수와 물리적 치수는 임의적이지 않습니다. 이는 단조 공정이 설계되기 전에 신중하게 계산해야 하는 몇 가지 주요 엔지니어링 요소의 직접적인 결과입니다.
단조되는 재료
재료마다 변형에 대한 저항 수준이 다릅니다. 인코넬(Inconel)이나 티타늄과 같은 고강도 초합금 단조에는 동일한 온도에서 알루미늄이나 탄소강을 단조하는 것보다 훨씬 더 많은 힘이 필요합니다.
부품의 복잡성과 크기
더 큰 부품은 당연히 더 많은 힘과 더 큰 금형 영역이 필요합니다. 마찬가지로, 복잡한 세부 사항, 얇은 벽 또는 복잡한 형상을 가진 부품은 재료가 금형 공동의 모든 부분으로 흐르도록 보장하기 위해 더 높은 압력이 필요합니다.
단조 온도(열간 대 냉간)
열간 단조는 재료의 재결정 온도 이상에서 수행되어 재료를 더 연성으로 만들고 더 적은 힘을 필요로 합니다. 반면에 냉간 단조는 상온 또는 그 근처에서 수행됩니다. 훨씬 더 높은 톤수가 필요하지만 우수한 표면 마감과 치수 정확도를 가진 부품을 얻을 수 있습니다.
필요한 생산 속도
고용량 생산 라인에는 빠르고 안정적으로 사이클링할 수 있는 프레스가 필요합니다. 이러한 기계는 열 응력을 관리하고 일관된 품질을 유지하기 위해 PLC 제어 및 수랭식 열교환기와 같은 정교한 시스템을 통합하는 경우가 많으며, 이는 기계의 전반적인 복잡성과 크기를 증가시킬 수 있습니다.
상충 관계 이해하기
프레스 선택은 균형 잡기입니다. 이상적인 선택은 불필요한 비용과 비효율성을 초래하는 과도한 크기 조정 없이 모든 기술 요구 사항을 충족하는 기계입니다.
과도한 크기 조정의 비용
작업에 비해 너무 큰 프레스는 상당한 불이익을 초래합니다. 여기에는 더 높은 초기 자본 투자, 더 광범위하고 비용이 많이 드는 기반 작업, 그리고 생산되는 모든 부품에 대한 더 높은 에너지 소비가 포함됩니다.
크기 부족의 한계
크기가 부족한 프레스는 심각한 실패를 의미합니다. 톤수가 부족하면 프레스가 부품을 완전히 형성할 수 없어 스크랩이 발생합니다. 물리적 치수가 너무 작으면 부품에 필요한 금형이 맞지 않을 수 있습니다.
정밀도 대 순수한 힘
정밀한 제어 없이는 엄청난 힘은 쓸모가 없습니다. 최신 프레스는 극한의 부하에서 이동식 플래튼이 완벽하게 평행하게 유지되도록 8방향 슬라이드 가이드와 같은 기능을 사용합니다. 이러한 정밀도는 부품 품질과 일관성을 보장하며, 정교한 엔지니어링이 순수한 톤수만큼 중요하다는 것을 증명합니다.
목표에 맞는 올바른 선택하기
"크기"의 어떤 측면이 귀하에게 가장 중요한지는 주요 목표에 따라 달라집니다.
- 부품 설계에 중점을 두는 경우: 재료, 부품 형상 및 단조 온도를 기반으로 필요한 톤수를 계산하는 것을 우선시하십시오.
- 제조 엔지니어링에 중점을 두는 경우: 사이클 시간과 정밀도를 고려하여 필요한 톤수와 금형 치수를 사용 가능한 프레스 사양과 일치시키십시오.
- 시설 계획에 중점을 두는 경우: 프레스의 물리적 설치 공간, 무게 및 전력 요구 사항에 중점을 두어 인프라가 이를 지원할 수 있는지 확인하십시오.
궁극적으로 올바른 프레스 크기를 선택하는 것은 기계의 기능을 만들려는 구성 요소의 특정 요구 사항과 완벽하게 일치시키는 것입니다.
요약표:
| 주요 요인 | 프레스 크기에 미치는 영향 |
|---|---|
| 재료 | 고강도 합금(예: 티타늄)은 알루미늄이나 강철보다 훨씬 더 많은 톤수를 요구합니다. |
| 부품 복잡성/크기 | 복잡한 형상과 더 큰 부품은 더 높은 힘과 더 큰 금형 영역을 요구합니다. |
| 단조 온도 | 동일한 부품의 경우 냉간 단조는 열간 단조보다 훨씬 더 높은 톤수를 요구합니다. |
| 생산 속도 | 고용량 라인은 고급 제어 장치 및 냉각 시스템을 갖춘 더 크고 복잡한 프레스를 필요로 합니다. |
올바른 단조 프레스를 선택하는 것은 프로젝트의 성공과 효율성에 매우 중요합니다. 잘못 크기가 지정된 프레스는 부품 결함, 과도한 스크랩 및 높은 운영 비용으로 이어질 수 있습니다.
KINTEK은 이러한 중요한 결정을 내리는 데 도움을 드리는 데 특화되어 있습니다. 당사의 실험실 및 산업 장비 전문 지식은 재료, 부품 설계 및 생산 목표에 완벽하게 맞는 프레스를 확보하여 과도한 크기 조정 또는 크기 부족의 함정을 피할 수 있도록 보장합니다.
당사 전문가가 최적의 솔루션을 안내하도록 하십시오. 특정 단조 과제에 적합한 프레스를 찾으려면 지금 바로 KINTEK에 문의하여 맞춤형 상담을 받으십시오.
