본질적으로 박막은 실리콘 웨이퍼, 유리, 플라스틱, 금속을 포함한 광범위한 재료에 증착될 수 있습니다. 선택되는 특정 재료는 임의적이지 않습니다. 이는 증착 방법과 부품의 최종 응용 분야에 의해 결정되는 중요한 엔지니어링 결정입니다.
기판을 선택하는 것은 보편적으로 "최고"인 재료를 찾는 것보다 기판의 특성, 증착 공정의 응력, 최종 박막의 기능적 요구 사항 간의 최적의 일치를 찾는 것과 더 관련이 있습니다.
필름 품질에서 기판의 역할
기판은 박막이 구축되는 기반입니다. 기판의 특성은 필름 자체의 품질, 접착력 및 최종 성능에 직접적인 영향을 미칩니다.
단순한 기계적 지지대 그 이상
기판은 증착을 위한 물리적 표면을 제공하지만, 그 역할은 단순한 기본 층보다 훨씬 능동적입니다. 이는 최종 전자, 광학 또는 기계 시스템의 필수적인 부분입니다.
필름 구조 정의
기판의 표면 상태—청결도, 평활도, 심지어 결정 구조까지—는 필름 원자나 분자가 배열되는 방식을 결정할 수 있습니다. 거칠거나 오염된 표면은 필름의 접착 불량 및 결함으로 이어질 수 있습니다.
기판 선택의 주요 요인
올바른 기판을 선택하려면 증착 공정의 요구 사항과 최종 사용 응용 분야의 요구 사항에 대한 특성을 체계적으로 평가해야 합니다.
열 안정성
증착 공정은 종종 상당한 열을 수반합니다. 물리적 기상 증착(PVD) 방법은 일반적으로 더 시원한 반면, 화학 기상 증착(CVD)은 화학 반응을 유도하기 위해 종종 고온을 필요로 합니다. 기판은 이러한 공정 온도에서 녹거나, 변형되거나, 가스를 방출하지 않고 구조적 무결성을 유지해야 합니다.
화학적 호환성
기판은 전구체 가스(CVD의 경우) 또는 플라즈마 환경과 화학적으로 불활성이어야 합니다. 기판과 증착 환경 간의 원치 않는 화학 반응은 필름을 오염시키거나 기판 표면을 식각하여 전체 공정을 손상시킬 수 있습니다.
열팽창 계수(CTE)
모든 재료는 온도에 따라 팽창하고 수축합니다. 기판과 박막 사이에 상당한 CTE 불일치가 있으면, 부품이 증착 온도에서 냉각될 때 엄청난 응력이 축적됩니다. 이 응력으로 인해 필름이 갈라지거나, 벗겨지거나, 박리될 수 있습니다.
격자 정합
반도체 에피택시와 같은 고급 응용 분야의 목표는 완벽한 단결정 박막을 성장시키는 것입니다. 이를 위해서는 기판이 필름 재료의 결정 격자 구조와 매우 가깝게 일치하여 성장을 위한 템플릿을 제공해야 합니다.
일반적인 기판 및 응용 분야
기판의 선택은 산업 및 응용 분야와 직접적으로 연결됩니다.
실리콘 웨이퍼
마이크로일렉트로닉스 산업의 확고한 표준입니다. 실리콘의 높은 순도, 완벽한 결정 구조 및 잘 알려진 특성은 집적 회로를 구축하기 위한 이상적인 기반입니다.
유리, 석영 및 융합 실리카
이러한 재료는 광학 응용 분야를 위해 선택됩니다. 투명성, 매끄러운 표면 마감 및 안정성은 렌즈, 필터 및 거울의 반사 방지 코팅에 적합합니다.
플라스틱 및 폴리머
PET(폴리에틸렌 테레프탈레이트) 및 폴리이미드(Kapton)와 같은 기판은 유연 전자 제품, 웨어러블 장치 및 식품 포장에 사용됩니다. 유연성이 핵심이지만 일반적으로 열 안정성이 낮아 저온 증착 방법으로 사용이 제한됩니다.
금속 및 세라믹
산업 응용 분야의 경우 기판은 종종 최종 부품 자체입니다. 강철 공구 비트, 알루미늄 자동차 부품 또는 세라믹 터빈 블레이드는 경도, 내마모성 또는 부식 방지를 향상시키기 위해 코팅될 수 있습니다.
절충 사항 이해: 공정 대 재료
어떤 선택도 타협이 없습니다. 증착 방법과 기판 재료 간의 상호 작용은 제약의 주요 원천입니다.
PVD의 저온 이점
스퍼터링 및 증발과 같은 공정은 일반적으로 더 낮은 온도에서 작동합니다. 이는 고온 방법을 사용하면 파괴될 수 있는 많은 플라스틱 및 폴리머를 포함하여 더 넓은 범위의 가능한 기판을 열어줍니다.
CVD의 고온 제약
많은 CVD 공정은 수백 또는 심지어 섭씨 1000도를 초과하는 온도를 요구합니다. 이는 즉시 대부분의 폴리머와 많은 저융점 금속을 사용할 수 없게 만들고, 실리콘, 석영 또는 세라믹과 같이 열적으로 견고한 재료로 선택을 제한합니다.
접착력은 결코 보장되지 않음
재료를 증착 챔버에 놓는 것만으로는 필름이 달라붙는다는 것을 보장하지 않습니다. 적절한 표면 세척 및 준비가 중요합니다. 경우에 따라 티타늄 또는 크롬과 같은 재료의 얇은 "접착층"을 기판과 기능성 필름 사이의 접착제 역할을 하도록 먼저 증착해야 합니다.
목표에 맞는 올바른 기판 선택
최종 목표가 시작 재료를 결정합니다.
- 마이크로일렉트로닉스에 중점을 둔 경우: 완벽한 결정 구조와 제조 공정과의 호환성 때문에 선택은 거의 항상 고순도 실리콘 웨이퍼입니다.
- 광학 코팅에 중점을 둔 경우: 매우 매끄러운 표면을 가진 고품질 유리, 석영 또는 융합 실리카를 사용하게 될 것입니다.
- 유연한 장치에 중점을 둔 경우: PET 또는 폴리이미드와 같은 폴리머 기판을 선택하고 저온 증착 공정을 사용해야 합니다.
- 산업용 표면 향상에 중점을 둔 경우: 기판은 개선해야 할 부품이며, 종종 금속 또는 세라믹 부품이며, 증착 공정은 이에 맞게 선택됩니다.
궁극적으로 기판은 나중의 고려 사항이 아니라 성공적인 모든 박막 응용 분야에서 첫 번째 전략적 결정입니다.

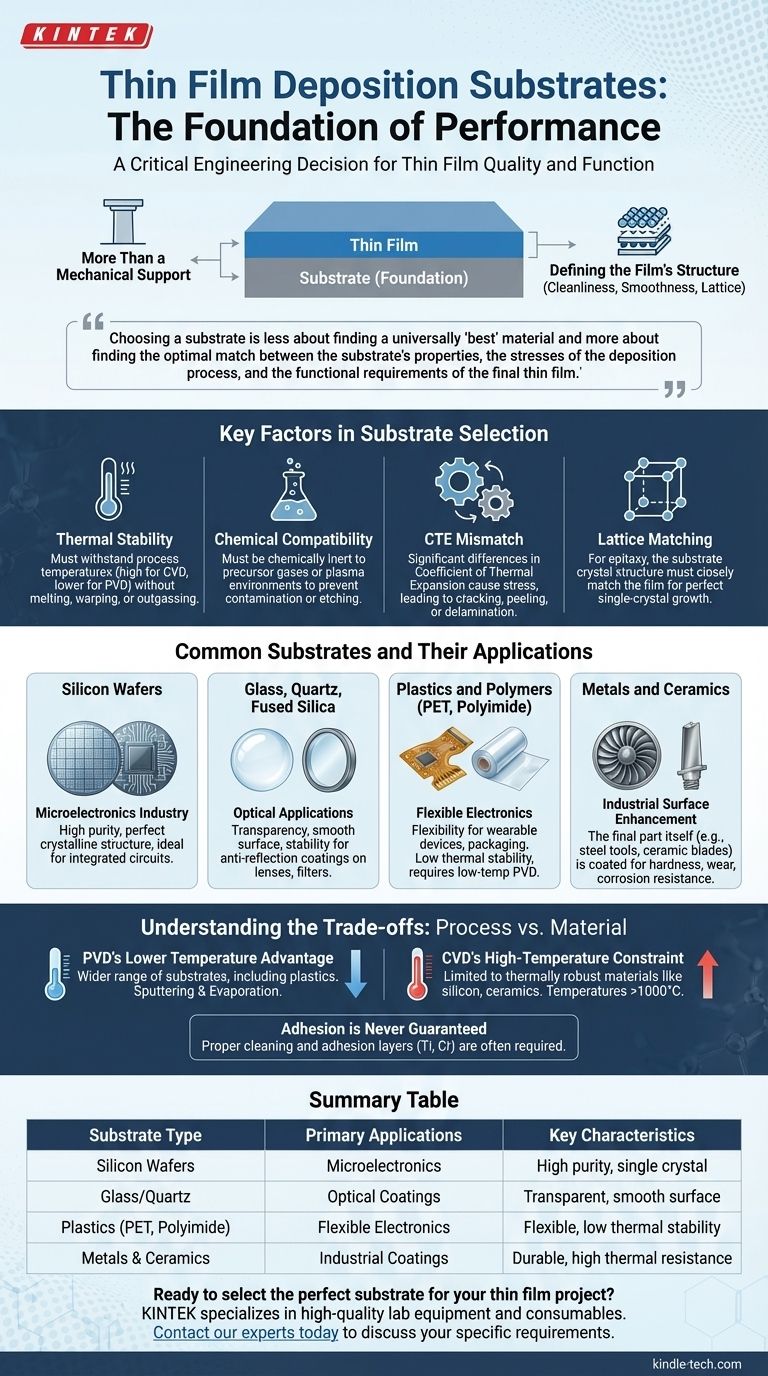

요약표:
| 기판 유형 | 주요 응용 분야 | 주요 특성 |
|---|---|---|
| 실리콘 웨이퍼 | 마이크로일렉트로닉스 | 고순도, 단결정 |
| 유리/석영 | 광학 코팅 | 투명, 매끄러운 표면 |
| 플라스틱 (PET, 폴리이미드) | 유연 전자 제품 | 유연성, 낮은 열 안정성 |
| 금속 및 세라믹 | 산업용 코팅 | 내구성, 높은 내열성 |
