화학 기상 증착(CVD)의 온도는 단일 값이 아니라 200°C에서 1100°C 이상까지 넓은 범위에 걸쳐 있습니다. 필요한 특정 온도는 사용되는 CVD 공정 유형, 관련된 전구체 화학 물질, 최종 코팅의 원하는 특성에 따라 결정됩니다. 기존 열 CVD의 경우 온도는 일반적으로 600°C에서 900°C 사이입니다.
핵심 과제는 단일 "CVD 온도"를 찾는 것이 아니라, 온도가 필름 품질, 증착 속도, 코팅할 수 있는 재료 유형 간의 균형을 제어하는 주요 지렛대라는 것을 이해하는 것입니다. 올바른 CVD 공정을 선택하는 것은 근본적으로 열 관리에 대한 결정입니다.
CVD에서 온도가 중요한 요소인 이유
온도는 CVD 공정의 엔진입니다. 기판 표면에 박막을 형성하는 화학 반응을 시작하고 유지하는 데 필요한 활성화 에너지를 제공합니다. 정밀한 온도 제어는 모든 중요한 결과에 직접적인 영향을 미칩니다.
화학 반응 유도
열 CVD에서 열의 주요 역할은 반응 챔버로 유입되는 전구체 가스를 분해하는 것입니다. 각 화학 전구체는 분해(열분해)되고 반응하여 원하는 고체 물질을 형성하는 특정 온도를 가지고 있습니다. 온도가 불충분하면 반응이 일어나지 않고, 온도가 과도하면 원치 않는 기상 반응이 발생하여 입자 형성 및 필름 품질 저하로 이어질 수 있습니다.
필름 미세 구조에 미치는 영향
온도는 코팅의 최종 구조에 지대한 영향을 미칩니다.
- 고온은 일반적으로 원자가 안정적이고 정돈된 결정 격자로 배열될 수 있는 더 많은 에너지를 제공합니다. 이는 더 조밀하고 단단하며 견고한 필름을 만듭니다.
- 저온은 비정질 또는 다결정 구조가 형성될 수 있는 충분한 에너지만을 제공할 수 있습니다. 이러한 필름은 밀도가 낮고 기계적 또는 광학적 특성이 다를 수 있습니다.
성장률 결정
일반적으로 공정 온도가 높을수록 반응 속도가 증가하여 필름 성장 속도가 빨라집니다. 그러나 이 관계는 무한하지 않습니다. 매우 높은 온도에서는 반응이 전구체 가스가 표면에 공급되는 속도에 의해 제한될 수 있으며, 이로 인해 성장 속도가 정체되거나 심지어 감소할 수 있습니다.
CVD 공정 및 온도의 스펙트럼
"CVD"라는 용어는 다양한 기술을 포괄하며, 이들 중 다수는 공정 온도를 낮추고 호환 가능한 기판의 범위를 확장하기 위해 특별히 개발되었습니다.
기존 열 CVD
이것은 가장 원시적이고 간단한 CVD 방법입니다. 반응을 유도하기 위해 오직 고온에만 의존합니다.
- 온도 범위: 600°C ~ >1100°C
- 사용 사례: 실리콘 웨이퍼, 세라믹 또는 금속 도구와 같이 극한의 열을 견딜 수 있는 기판에 실리콘 질화물(Si₃N₄) 또는 티타늄 질화물(TiN)과 같은 고내구성 결정질 코팅에 이상적입니다.
플라즈마 강화 CVD (PECVD)
PECVD는 챔버 내에서 플라즈마(이온화된 가스)를 생성하기 위해 전기장을 사용합니다. 이 고에너지 플라즈마는 전구체 가스를 분해하는 에너지를 제공하여 높은 열에너지의 필요성을 크게 줄입니다.
- 온도 범위: 200°C ~ 400°C
- 사용 사례: 고온에 의해 손상될 수 있는 폴리머, 플라스틱 및 완전히 조립된 전자 부품과 같은 온도에 민감한 기판에 필름을 증착하는 데 필수적입니다.
금속 유기 CVD (MOCVD)
MOCVD는 금속 유기 전구체를 사용하는데, 이는 일반적으로 기존 CVD에서 사용되는 무기 할로겐화물 전구체보다 낮은 온도에서 분해됩니다. 고순도 단결정 필름을 성장시키는 능력으로 높이 평가됩니다.
- 온도 범위: 300°C ~ 800°C
- 사용 사례: 결정 품질에 대한 정밀한 제어가 가장 중요한 LED 및 레이저 다이오드와 같은 고성능 광전자 장치를 제조하는 데 지배적인 기술입니다.
원자층 증착 (ALD)
종종 CVD의 하위 분류로 간주되는 ALD는 전구체를 순차적이고 자기 제한적인 방식으로 도입하여 작동합니다. 이를 통해 매우 낮은 온도에서 한 번에 한 원자층씩 탁월한 두께 제어가 가능합니다.
- 온도 범위: 20°C ~ 400°C
- 사용 사례: 고급 마이크로 전자 장치 및 MEMS 장치와 같은 복잡한 3D 구조에 초박형, 고균일 코팅을 생성하는 데 완벽합니다.
절충점 이해: 온도 대 품질
CVD 공정을 선택하는 것은 상충되는 우선순위를 관리하는 과정입니다. 사용할 수 있는 온도는 중요한 절충점을 강요합니다.
기판 제한
이것이 가장 중요한 제약입니다. 최대 공정 온도는 항상 기판 재료의 녹는점 또는 분해점보다 낮아야 합니다. 250°C에서 녹는 플라스틱 기판에는 900°C의 열 CVD 공정을 적용할 수 없으므로 PECVD와 같은 저온 공정이 유일한 실행 가능한 옵션이 됩니다.
필름 순도 및 밀도
고온은 일반적으로 더 순수하고 조밀한 필름을 생성합니다. PECVD와 같은 저온 공정은 수소와 같은 부산물이 필름에 혼입될 수 있습니다. 이는 밀도, 굴절률 및 응력 수준을 변경할 수 있습니다.
응력 및 접착력
코팅과 기판 사이의 열팽창 차이는 냉각 시 필름에 상당한 응력을 유발할 수 있습니다. 고온 공정은 이 문제를 악화시켜 균열 또는 박리를 유발할 수 있습니다. 저온 공정은 이러한 열 불일치 응력을 줄이지만, 표면이 적절하게 준비되지 않으면 필름 접착력에 문제가 발생할 수 있습니다.
목표에 맞는 올바른 선택
CVD 공정 선택은 코팅하는 재료와 달성해야 하는 특성에 전적으로 달려 있습니다.
- 견고한 기판(세라믹 또는 금속)에 최대 경도와 순도를 중점적으로 다루는 경우: 고온 열 CVD는 고품질의 조밀한 코팅을 얻는 가장 직접적인 방법입니다.
- 온도에 민감한 재료(폴리머 또는 조립된 장치) 코팅에 중점을 두는 경우: PECVD와 같은 저온 공정이 필수적인 선택입니다.
- 복잡한 형상에 대한 궁극적인 균일성과 두께 제어에 중점을 두는 경우: ALD는 매우 낮은 온도에서도 탁월한 정밀도를 제공합니다.
- 광전자 장치용 고품질 에피택셜 필름 생성에 중점을 두는 경우: MOCVD는 복잡한 단결정 장치 구조에 필요한 제어 기능을 제공합니다.
온도, 공정 및 필름 특성 간의 관계를 이해함으로써 기술 요구 사항에 완벽하게 부합하는 증착 전략을 선택할 수 있습니다.
요약표:
| CVD 공정 | 일반적인 온도 범위 | 주요 사용 사례 |
|---|---|---|
| 열 CVD | 600°C ~ >1100°C | 고온 기판(세라믹, 금속)의 내구성 코팅 |
| PECVD | 200°C ~ 400°C | 온도에 민감한 재료(폴리머, 전자 제품) 코팅 |
| MOCVD | 300°C ~ 800°C | 고순도 광전자 필름(LED, 레이저 다이오드) |
| ALD | 20°C ~ 400°C | 복잡한 3D 구조의 초박형, 균일 코팅 |
특정 기판 및 코팅 요구 사항에 적합한 CVD 공정을 선택하는 데 어려움을 겪고 계십니까? KINTEK의 전문가들이 도와드리겠습니다. 당사는 귀하의 고유한 증착 요구 사항에 맞춰진 실험실 장비 및 소모품을 전문적으로 제공합니다. 고온 세라믹을 다루든 민감한 폴리머를 다루든, 당사 팀은 우수한 필름 품질, 접착력 및 성능을 달성하기 위한 최적의 솔루션을 안내해 드릴 수 있습니다.
지금 KINTEK에 문의하여 당사의 전문 지식이 귀하의 코팅 공정을 어떻게 향상시키고 필요한 결과를 제공할 수 있는지 논의하십시오.

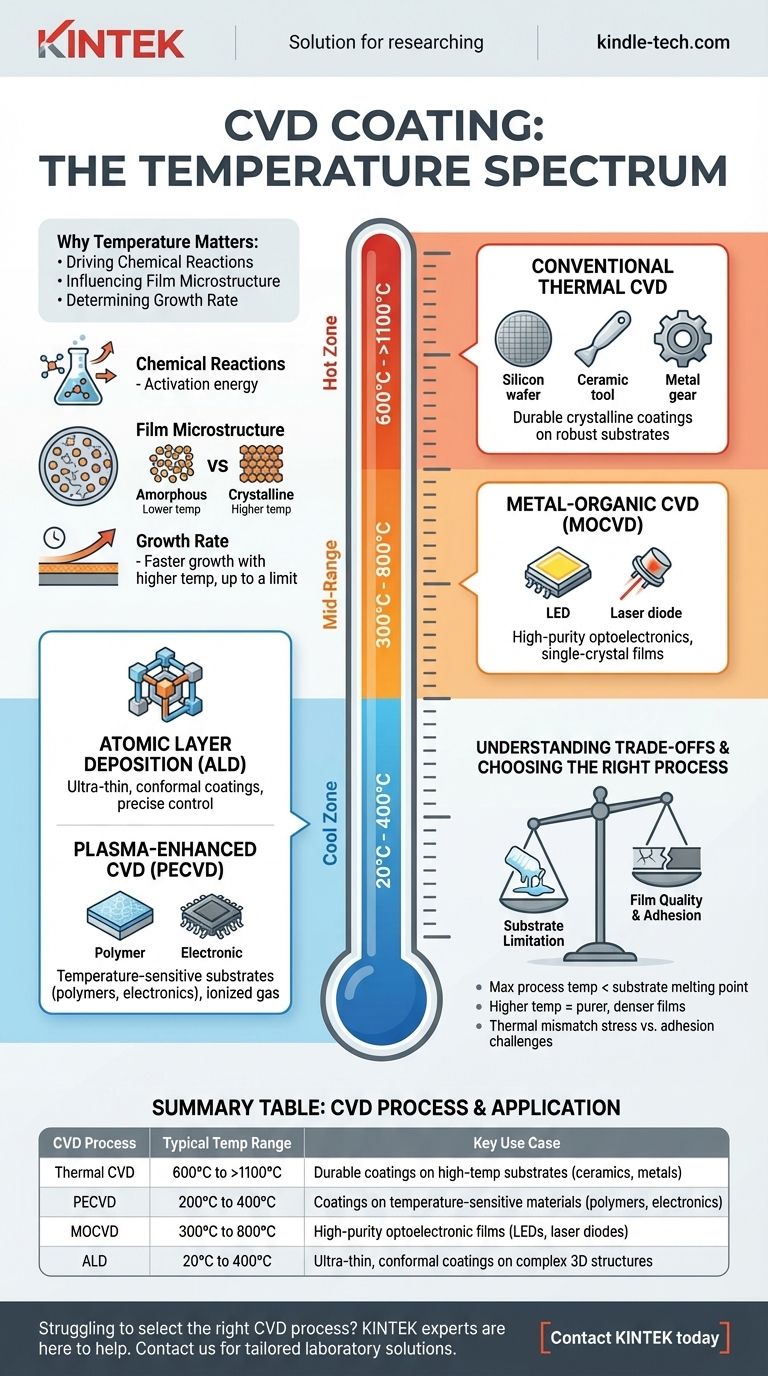

시각적 가이드
