근본적으로 진공 환경은 물리 기상 증착(PVD)에 필수적입니다. 왜냐하면 공정이 작동하는 데 필요한 깨끗하고 통제된 조건을 생성하기 때문입니다. 진공이 없으면 기화된 코팅 재료는 수십억 개의 공기 입자와 충돌하여 대상 기판에 도달하지 못할 것이며, 형성된 필름은 대기 가스에 의해 심하게 오염되어 쓸모없게 될 것입니다.
PVD에서 진공의 핵심 목적은 두 가지입니다. 코팅 입자가 소스에서 기판으로 명확하고 방해받지 않는 경로를 갖도록 보장하고, 그렇지 않으면 최종 코팅의 화학적 및 구조적 무결성을 오염시키고 손상시킬 대기 가스를 제거하는 것입니다.
고품질 코팅에 진공이 필수적인 이유
PVD를 이해하는 것은 진공의 물리학을 이해하는 것입니다. 이 공정은 재료의 증기를 생성하고 이를 부품에 응축시켜 고성능 코팅을 형성하는 것을 포함합니다. 증기 생성에서 응축에 이르는 이 전체 과정은 세심하게 제어되어야 합니다.
"평균 자유 경로": 직접 비행 보장
PVD 챔버에서는 개별 원자 또는 분자를 소스("타겟")에서 기판(코팅되는 부품)으로 이동시킵니다. 평균 자유 경로는 입자가 다른 입자와 충돌하기 전에 이동할 수 있는 평균 거리입니다.
대기압에서는 공기가 질소, 산소 및 기타 가스 분자로 밀집되어 있습니다. 평균 자유 경로는 나노미터 규모로 믿을 수 없을 정도로 짧습니다. 기화된 코팅 원자는 거의 즉시 충돌하여 무작위 방향으로 산란되고 에너지를 잃게 됩니다.
챔버를 고진공으로 펌핑함으로써 이러한 공기 분자의 대부분을 제거합니다. 이는 평균 자유 경로를 극적으로 증가시켜 코팅 원자가 소스에서 기판으로 직선 시야 경로로 이동할 수 있도록 합니다. 마치 장애물로 가득 찬 방에서 공을 던지는 것과 빈 방에서 공을 던지는 것과 같습니다.
순도가 최우선: 원치 않는 오염 물질 제거
대기는 반응성이 매우 높습니다. 산소 및 수증기와 같은 가스는 뜨겁고 에너지가 넘치는 코팅 원자 및 깨끗한 기판 표면과 쉽게 반응하는 공격적인 오염 물질입니다.
이러한 오염은 필름 접착 불량, 잘못된 화학 조성, 경도 감소 또는 마찰 증가와 같은 바람직하지 않은 특성으로 이어집니다. 예를 들어, 순수 티타늄 필름을 증착하는 경우 존재하는 모든 산소는 산화 티타늄을 생성하여 코팅을 완전히 변경합니다.
진공 환경은 이러한 반응성 오염 물질을 효과적으로 제거하여 증착된 필름이 소스 재료만큼 순수하도록 보장합니다.
플라즈마 환경 활성화
스퍼터링과 같은 많은 PVD 공정은 저압 플라즈마(이온화된 가스, 일반적으로 아르곤)를 사용하여 소스 재료를 충격하고 원자를 방출합니다.
진공은 이러한 제어된 플라즈마를 생성하고 유지하기 위한 전제 조건입니다. 대기압에서는 안정적인 저압 플라즈마를 생성하는 것이 불가능합니다. 진공은 공정을 구동하는 데 필요한 특정 가스(예: 아르곤)의 압력과 조성을 정밀하게 제어할 수 있도록 합니다.
공정 분위기에 대한 완전한 제어
때로는 원하는 화합물을 만들기 위해 특정 가스를 진공 챔버에 의도적으로 도입하기도 합니다. 이를 반응성 PVD라고 합니다.
예를 들어, 단단하고 금색을 띠는 질화티타늄(TiN) 코팅을 만들기 위해, 우리는 소량의 질소 가스를 정밀하게 역충전한 진공 환경에서 티타늄을 기화시킵니다. 진공은 반응성 가스와 기화된 금속의 정확한 비율을 제어할 수 있게 하여 최종 코팅의 화학량론과 특성을 정밀하게 제어할 수 있도록 합니다.
완벽한 환경의 실제 비용
필수적이지만 진공을 생성하고 유지하는 것은 PVD에서 복잡성과 비용의 주요 원천입니다. 이는 사소한 작업이 아닙니다.
장비 및 유지보수 비용
고진공 펌프(터보 분자 및 극저온 펌프와 같은), 챔버 하드웨어, 관련 게이지 및 컨트롤러는 비쌉니다. 올바르게 작동하고 누출이 발생하지 않도록 정기적이고 전문적인 유지보수가 필요합니다.
증가된 공정 시간
코팅 공정이 시작되기도 전에 챔버는 목표 진공 수준으로 펌핑되어야 합니다. 이 "펌프 다운" 시간은 챔버 크기와 펌프 성능에 따라 수분에서 수시간까지 걸릴 수 있으며, 이는 처리량과 운영 효율성에 직접적인 영향을 미칩니다.
공정 복잡성
진공 시스템을 작동하려면 숙련된 기술자가 필요합니다. 누출 모니터링, 펌프 주기 관리, 압력 문제 해결은 전문 지식을 요구하는 중요한 작업입니다. 감지되지 않은 누출은 코팅된 부품 전체 배치를 손상시킬 수 있습니다.
진공 원리를 코팅 목표와 연결
진공이 왜 필요한지 이해하면 PVD 코팅을 성공적으로 만드는 요소를 이해할 수 있습니다. 진공 수준은 제품의 최종 품질과 직접적인 관련이 있습니다.
- 필름 순도 및 화학적 정확성에 중점을 둔다면: 반응성 대기 오염 물질을 제거하는 진공의 역할이 성공을 위한 가장 중요한 요소입니다.
- 밀도가 높고 접착력이 좋으며 균일한 코팅에 중점을 둔다면: 긴 평균 자유 경로를 보장하는 진공의 능력이 가장 중요합니다. 이는 고에너지 원자가 산란 없이 기판에 도달할 수 있도록 하기 때문입니다.
- 고급 복합 필름(예: 질화물, 산화물) 생성에 중점을 둔다면: 특정 반응성 가스를 정밀하게 역충전할 수 있는 백지 상태로서의 진공 기능이 공정의 핵심 활성화 요소입니다.
궁극적으로 진공은 주변 요구 사항이 아니라 현대의 고성능 박막 증착을 가능하게 하는 기초 요소입니다.
요약표:
| 주요 이유 | PVD 코팅에 미치는 영향 |
|---|---|
| 더 긴 평균 자유 경로 | 기화된 입자가 기판으로 직접 이동하여 밀도가 높고 균일한 코팅을 보장합니다. |
| 오염 제거 | 산소 및 수증기와 같은 반응성 가스를 제거하여 필름 순도와 정확한 화학 조성을 보장합니다. |
| 플라즈마 생성 가능 | 스퍼터링에 사용되는 플라즈마를 생성하고 유지하는 데 필요한 제어된 저압 환경을 제공합니다. |
| 정밀한 공정 제어 | TiN과 같은 고급 복합 필름을 만들기 위해 특정 반응성 가스를 도입하기 위한 백지 상태 역할을 합니다. |
신뢰할 수 있는 PVD 시스템으로 우수한 코팅 결과를 얻을 준비가 되셨습니까? KINTEK은 물리 기상 증착을 위한 진공 솔루션을 포함하여 고성능 실험실 장비를 전문으로 합니다. 당사의 전문 지식은 귀하의 공정이 응용 분야에 필요한 순도, 접착력 및 성능을 제공하도록 보장합니다. 오늘 전문가에게 문의하여 귀하의 실험실 코팅 요구 사항을 지원할 수 있는 방법을 논의하십시오!

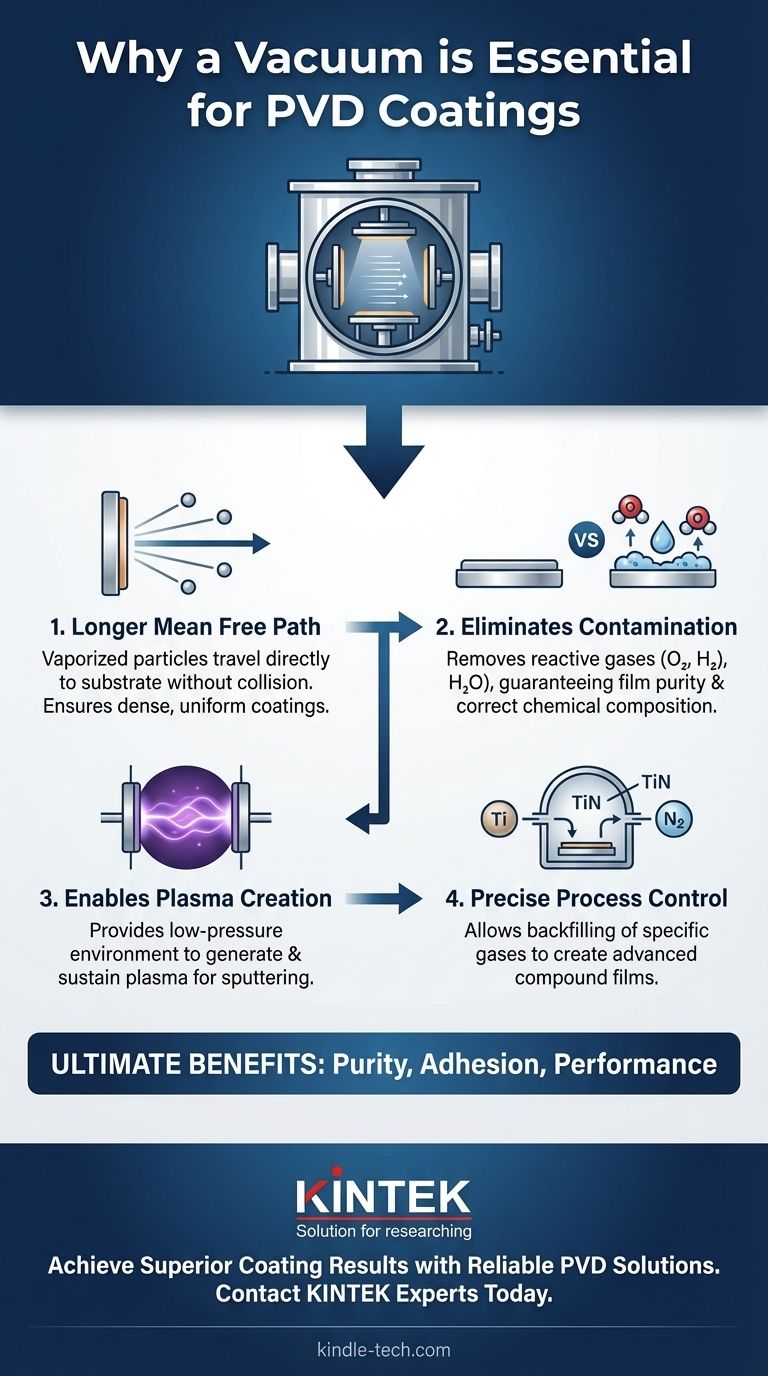

시각적 가이드
