진공 열처리에 대한 상식 포인트

재료 및 가스 선택

티타늄 합금 처리

진공 용광로에서 티타늄 합금을 처리할 때는 질소를 냉각 가스로 사용하지 않는 것이 중요합니다. 티타늄은 특히 고온에서 질소에 대한 친화력이 높기 때문에 이러한 예방 조치가 필요합니다. 이러한 온도에서 티타늄과 질소는 화학 반응을 일으켜 질화 티타늄으로 알려진 황금색 화합물을 형성합니다. 이 반응은 티타늄 합금의 표면 특성을 변화시킬 뿐만 아니라 재료의 무결성과 성능을 손상시킬 수 있는 잠재적인 구조적 변화를 초래합니다.

티타늄과 질소의 반응성은 진공 열처리 공정에 적합한 냉각 가스를 선택하는 것의 중요성을 강조합니다. 항공우주 및 생의학 응용 분야에서 티타늄의 산업적 중요성을 고려할 때 티타늄을 올바르게 취급하고 처리하는 것이 무엇보다 중요합니다. 질화 티타늄의 형성은 바람직하지 않은 표면 경화 및 취성을 유발할 수 있으며, 이는 재료 강도와 내구성이 중요한 고응력 응용 분야에서 특히 해로울 수 있습니다.

이러한 위험을 완화하기 위해 일반적으로 진공 용광로에서 티타늄 합금의 냉각 가스로 아르곤이 선택됩니다. 불활성 기체인 아르곤은 정상적인 조건에서 티타늄과 반응하지 않으므로 질화 티타늄의 형성을 방지하고 재료의 구조 및 표면 무결성을 그대로 유지합니다. 이러한 방식은 최적의 처리 결과를 얻기 위해 재료 및 가스 선택의 중요성을 강조하는 진공 열처리의 광범위한 원칙과 일치합니다.

냉각 가스 선택

진공 열처리에서 냉각 가스를 선택하는 것은 처리된 재료의 무결성과 특성을 유지하는 데 매우 중요합니다. 대상강철의 경우 일반적으로 순도 99.995%의 질소 냉각 가스가 선호됩니다. 이 높은 순도는 강철이 가스와 반응하지 않도록 보장하여 냉각 공정 중에 구조적 및 기계적 특성을 보존합니다.

다음과 같은 경우고온 합금의 경우 요구 사항이 훨씬 더 엄격합니다. 이러한 합금에는 순도 99.999%의 질소 또는 아르곤 냉각 가스가 필요한 경우가 많습니다. 순도가 높을수록 고온에서 합금의 성능을 저하시킬 수 있는 잠재적 오염을 방지하는 데 필요합니다. 특히 아르곤은 합금과 화학 반응의 위험을 최소화하는 불활성 특성으로 인해 종종 선택됩니다.

대상티타늄 합금의 경우 냉각 가스 선택이 특히 중요합니다. 강철 및 고온 합금과 달리 티타늄은 고온에서 질소와 반응하여 황금색 질화 티타늄을 형성합니다. 따라서 티타늄 합금에는 순도 99.995%의 아르곤 냉각 가스를 사용하는 것이 좋습니다. 아르곤의 불활성 특성은 티타늄이 반응하지 않도록 하여 질화 티타늄의 형성을 방지하고 합금의 원하는 특성을 유지합니다.

이 표에는 진공 열처리에서 다양한 재료의 냉각 가스를 선택할 때 고려해야 할 주요 사항이 요약되어 있으며, 재료의 특성을 보존하는 데 있어 가스 순도와 불활성의 중요성이 강조되어 있습니다.

장비 및 공정 파라미터

진공로 활동 관절

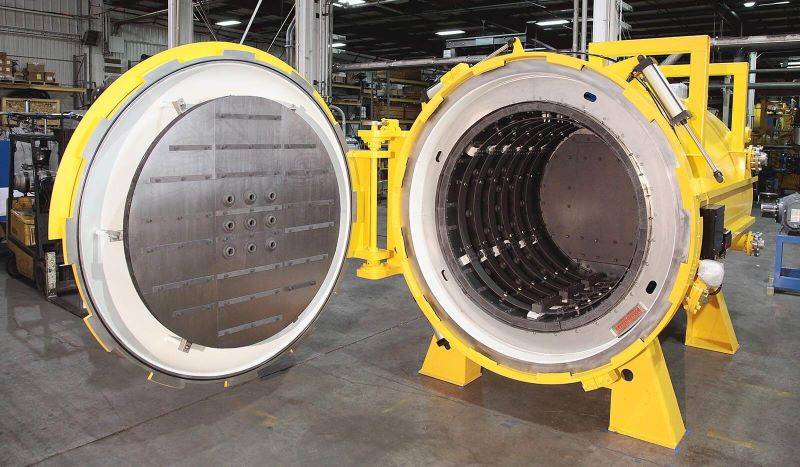

진공로 활동 관절에는 퍼니스가 효율적이고 효과적으로 작동하도록 보장하는 다양한 설계 요소가 포함됩니다. 한 가지 중요한 측면은 밀봉 메커니즘, 특히 진공 조건에서 견고하고 신뢰할 수 있는 밀봉을 제공하는 O형 고무 링을 사용하는 밀봉 메커니즘의 선택입니다. 이러한 씰링은 용광로 내 진공 환경의 무결성을 유지하는 데 필수적입니다.

밀봉 외에도 냉각 시스템은 퍼니스의 작동에서 중추적인 역할을 합니다. 일부 진공로는 신속한 온도 제어 및 안정화에 중요한 수냉식 냉각을 통합하고 있습니다. 이러한 밀봉과 냉각의 이중 접근 방식을 통해 진공로는 열처리에서 어닐링에 이르는 다양한 열 공정을 정밀하고 일관성 있게 처리할 수 있습니다.

진공 용광로의 설계는 적응력이 뛰어나 특정 산업 요구 사항을 충족하도록 맞춤화할 수 있습니다. 이러한 적응성은 다음과 같은 필요성에 의해 주도됩니다:

• 공정 제어: 온도 및 진공 레벨의 정확성 보장.
• 공정 반복성: 여러 주기에 걸쳐 일관된 결과를 유지합니다.
• 가동 시간 신뢰성: 퍼니스가 중단 없이 작동하도록 보장합니다.
• 적응성: 새로운 재료와 프로세스가 등장할 때 이를 처리할 수 있어야 합니다.
• 통합: 기존 제조 워크플로우에 원활하게 통합됩니다.
• 환경 영향: 배기가스 및 에너지 소비 감소.

이러한 요소들이 종합적으로 진공 처리의 경제적 이점에 기여하여 생산성을 향상시키고 왜곡을 최소화하며 사이클 시간을 단축합니다.

압력 상승률

압력 상승률은 특히 열처리 공정의 맥락에서 가정용 진공로 작동에 있어 중요한 매개변수입니다. 이 비율은 지정된 기간 동안 퍼니스 내의 압력 증가를 정량화하며, 일반적으로 시간당 파스칼(Pa/h) 단위로 측정됩니다. 가정용 진공 용광로의 경우 권장 압력 상승률은 1.33 Pa/h를 초과하지 않아야 합니다. 이 표준은 퍼니스가 안정적인 진공 환경을 유지하도록 보장하며, 이는 일관되고 고품질의 열처리 결과를 달성하는 데 필수적입니다.

이와 달리 일부 외국 기업에서는 압력 상승률을 0.67 Pa/h로 설정하여 더 엄격한 사양을 마련했습니다. 이 낮은 임계값은 진공로 운영에서 더 높은 수준의 정밀도와 제어를 반영합니다. 이렇게 낮은 압력 상승률을 달성하려면 첨단 장비와 세심한 공정 관리가 필요합니다. 이러한 엄격한 사양을 준수하면 재료 균질성 향상, 오염 위험 감소, 전반적인 공정 효율성 향상 등의 이점을 얻을 수 있습니다.

이러한 압력 상승률 표준을 이해하고 준수하는 것은 열처리 중 진공 환경의 무결성을 유지하는 데 매우 중요합니다. 이를 통해 처리되는 재료가 일관된 조건에 노출되어 예측 가능하고 신뢰할 수 있는 결과를 얻을 수 있습니다.

가열 및 냉각 장비

진공 템퍼링 퍼니스에는 냉각 공정을 신속하게 진행하도록 설계된 첨단 고속 냉각 시스템이 장착되어 있어 온도 구배를 정밀하게 제어할 수 있습니다. 이러한 냉각 시스템은 일반적으로 0.2MPa 이상의 냉각수 압력으로 작동하며, 이는 처리된 재료의 무결성과 구조적 특성을 유지하는 데 매우 중요합니다. 냉각수의 유량도 조절할 수 있어 처리되는 재료의 특정 요구 사항에 따라 미세 조정할 수 있습니다.

예를 들어 티타늄 합금을 다룰 때는 고온에서 질소를 냉각 가스로 사용할 경우 발생할 수 있는 질화 티타늄의 형성을 방지하기 위해 냉각 공정을 세심하게 제어해야 합니다. 대신 순도가 높은 아르곤은 불활성 특성으로 화학 반응 없이 소재의 특성을 보존할 수 있어 선호됩니다.

이 표는 진공 템퍼링로의 최적의 성능과 수명을 보장하기 위해 처리되는 재료에 따라 적절한 냉각 가스를 선택하는 것이 중요하다는 것을 강조합니다.

공작물 취급 및 처리

진공 상태에서의 담금질

진공 상태에서 공작물을 담금질하려면 전체 증기압이 낮은 것이 특징인 특수 진공 담금질 오일을 사용해야 합니다. 이 오일은 담금질 공정 중에 공작물의 무결성과 품질을 유지하는 데 필수적입니다. 진공 환경은 대기가 재료와 상호 작용하지 않도록 하여 산화를 방지하고 공작물의 표면 마감을 보존합니다.

진공 퍼지 퍼니스에서 공작물은 담금질 공정의 특정 요구 사항에 따라 달라지는 상 변화 온도까지 가열됩니다. 이 가열 단계는 가열된 전체 덩어리의 변형에 매우 중요합니다. 원하는 온도에 도달하면 공작물을 빠르게 냉각하여 고온에서 확산된 화학 원소를 가둡니다. 이러한 급속 냉각은 진공 담금질 오일에 의해 촉진되며, 냉각 속도가 원하는 기계적 특성을 달성하기에 충분한지 확인합니다.

진공 담금질의 장점은 다양합니다. 첫째, 처리된 부품은 산화되지 않으므로 광택이 유지되고 미적 품질을 유지할 수 있습니다. 둘째, 이 공정은 인장 강도 및 경도와 같은 경화된 부품의 특정 기계적 특성을 높이는 데 기여합니다. 이는 화학 원소의 급속 냉각 및 포획으로 인해 결정성 메시에서 생성되는 장력 때문입니다.

요약하면 진공 담금질은 진공 담금질 오일의 특성을 활용하여 최적의 결과를 달성하는 정교한 공정입니다. 제어된 분위기와 빠른 냉각을 통해 공작물의 표면 품질을 유지할 뿐만 아니라 기계적 특성도 향상시킵니다.

진공 보호

진공로 보호는 열처리 공정의 무결성과 효율성을 유지하는 데 있어 매우 중요한 요소입니다. 퍼니스는 최적의 조건을 보장하기 위해 진공 상태에서 작동하거나 순수 질소로 채워야 합니다. 이러한 접근 방식은 열처리 품질을 저하시킬 수 있는 가스와 수분의 흡수를 방지합니다.

진공 상태에서는 대기 중 가스가 없기 때문에 처리되는 재료의 특성을 변화시킬 수 있는 화학 반응의 위험이 없습니다. 또한 진공 상태를 유지하면 산화 및 기타 바람직하지 않은 영향을 초래할 수 있는 수분의 존재를 최소화하는 데 도움이 됩니다.

순수 질소를 사용할 때는 일반적으로 99.995% 이상의 최고 순도 가스를 사용하는 것이 필수적입니다. 이렇게 순도가 높으면 질소 내의 잔류 가스가 용광로의 재료와 상호 작용하지 않아 의도한 특성을 보존할 수 있습니다.

진공 상태에서 작동할지 순수 질소를 사용할지는 열처리 공정의 특정 요구 사항에 따라 선택해야 합니다. 예를 들어 고온에서 질소와 반응하기 쉬운 티타늄 합금은 질화 티타늄의 형성을 피하기 위해 진공에서 처리하는 경우가 많습니다.

요약하면, 진공 또는 순수 질소로 용광로를 유지하는 것은 가스 및 습기 흡수를 방지하여 열처리 공정의 품질과 일관성을 보장하는 데 매우 중요합니다.

가열 및 가스 배출

진공 열처리의 가열 단계에서 공작물과 용광로 내부의 재료는 모두 가스 배출이라는 과정을 거칩니다. 이 현상은 챔버 내의 진공도에 큰 영향을 미칩니다. 가스 방출은 이전에 재료에 흡수되거나 흡착되었던 가스가 방출되는 것을 말합니다. 이러한 가스는 공작물 자체, 용광로 벽 및 챔버 내의 기타 구성 요소를 포함하여 다양한 소스에서 발생할 수 있습니다.

가스 배출 시 방출되는 주요 가스에는 수증기, 수소, 이산화탄소, 탄화수소가 포함됩니다. 이러한 가스는 일반적으로 실온에서 재료의 표면에 흡수되거나 흡착됩니다. 퍼니스가 가열되면 온도가 상승하면 이러한 가스가 탈착되어 진공 챔버로 빠져나가 전체 진공도가 낮아집니다.

가스 배출의 영향을 완화하기 위해 몇 가지 전략을 사용할 수 있습니다. 예를 들어 가열 공정을 시작하기 전에 퍼니스를 약 6.67Pa의 압력으로 사전 펌핑하면 초기 가스 부하를 줄이는 데 도움이 될 수 있습니다. 또한 고순도 재료를 사용하고 깨끗한 퍼니스 환경을 유지하면 가스 배출량을 최소화할 수 있습니다.

탈기체는 공정의 효율성에 직접적인 영향을 미치기 때문에 진공 열처리에서 매우 중요한 고려 사항입니다. 진공도가 높을수록 가열 환경을 더 잘 제어할 수 있어 보다 일관되고 예측 가능한 결과를 얻을 수 있습니다. 따라서 진공 열처리에서 최적의 결과를 얻으려면 가스 배출을 이해하고 관리하는 것이 필수적입니다.

가열 온도

진공 템퍼링, 진공 어닐링, 진공 용액 처리 및 진공 에이징 공정의 가열 온도는 일반적으로 기존 열처리에서 사용되는 온도와 일관성이 있습니다. 이러한 일관성은 재료가 동일한 열 변형을 겪으면서 구조적 무결성과 기계적 특성을 유지하도록 보장합니다.

진공 열처리에서는 용광로 내의 제어된 대기가 산화와 오염을 방지하여 정밀한 온도 제어가 가능합니다. 이는 공작물 전체에 걸쳐 균일한 가열을 달성하는 데 매우 중요하며, 이는 원하는 미세 구조 변화를 위해 필수적입니다.

예를 들어 티타늄 합금의 경우, 고온에서 질소가 존재할 경우 발생할 수 있는 질화 티타늄의 형성을 방지하기 위해 진공 처리 중 가열 온도를 세심하게 보정합니다. 이러한 세심한 보정을 통해 합금의 특성을 보존하고 최종 제품이 필요한 사양을 충족하도록 보장합니다.

위의 표는 이러한 공정의 일반적인 온도 범위를 보여 주며, 진공 환경이 기본적인 가열 요구 사항을 변경하지 않고 오히려 처리의 순도와 제어를 향상시킨다는 것을 보여줍니다. 이러한 온도 일관성을 통해 표면 오염 감소 및 기계적 특성 개선과 같은 진공 열처리의 이점을 완벽하게 실현할 수 있습니다.

초기 설정 및 준비

가열 전 사전 펌핑

공작물을 진공로에 넣은 후 가열 공정을 시작하기 전에 챔버를 약 6.67 Pa의 압력으로 사전 펌핑하는 것이 표준 관행입니다. 이 단계는 여러 가지 이유로 중요합니다:

• 오염 물질 감소: 사전 펌핑은 퍼니스 챔버 내의 잔류 가스 및 증기 농도를 크게 줄이는 데 도움이 됩니다. 이러한 오염 물질은 고온에서 공작물과 반응하여 바람직하지 않은 표면 반응이나 취성을 유발할 수 있으므로 이는 필수적입니다.

• 향상된 열 효율: 더 낮은 초기 압력을 달성함으로써 가열이 시작되면 퍼니스가 원하는 작동 진공 수준에 더 빨리 도달할 수 있습니다. 이를 통해 공정의 전반적인 열 효율이 향상되어 보다 제어되고 균일한 가열이 가능합니다.

• 가스 방출 방지: 사전 펌핑 단계는 후속 가열 사이클 동안 공작물 및 용광로 재료에서 발생하는 가스 배출을 최소화하는 데에도 도움이 됩니다. 가스 배출은 챔버 내의 압력 상승으로 이어질 수 있으며, 이는 열처리의 무결성과 품질에 영향을 미칠 수 있습니다.

요약하면, 6.67 Pa로 사전 펌핑하면 보다 제어되고 효과적인 진공 열처리 공정을 위한 단계를 설정하여 공작물이 잠재적으로 유해한 오염 물질에 노출되는 것을 최소화하고 최적의 열 조건을 달성할 수 있습니다.
