고정밀 시제품 및 소량 생산이 필요한 프로젝트의 경우, 진공 주조는 놀랍도록 정확한 공정입니다. 일반적으로 공칭 치수의 ±0.3% 치수 공차를 달성합니다. 작은 부품의 경우, 일반적인 기본 공차는 첫 1밀리미터에 대해 약 ±0.15mm입니다.
핵심은 진공 주조의 정확도가 단일 숫자가 아니라 마스터 패턴의 정밀도, 주조 수지의 예측 가능한 수축, 실리콘 금형의 고유한 유연성이라는 세 가지 주요 요소의 직접적인 결과라는 것입니다.
진공 주조 정확도를 결정하는 요인은 무엇인가요?
이 공정이 귀하의 부품에 적합한지 진정으로 이해하려면 최종 치수에 기여하는 변수를 살펴보아야 합니다. 정밀도는 마스터 모델에서 시작되는 종속성의 사슬입니다.
마스터 패턴: 정밀도의 기반
최종 주조 부품은 금형을 만드는 데 사용된 마스터 패턴보다 더 정확할 수 없습니다. 이 초기 모델은 모든 후속 형상의 원천입니다.
SLA(광경화성 수지 적층 조형) 3D 프린팅 또는 CNC 가공과 같은 고정밀 방법이 마스터를 만드는 데 사용됩니다. 이 초기 단계의 공차는 최종 제품으로 직접 이어집니다.
실리콘 금형의 거동
금형을 만들기 위해 마스터 패턴 주위에 액체 실리콘 고무가 부어집니다. 이 재료는 미세한 표면 디테일을 포착하는 데 탁월하지만, 자체적인 물리적 거동을 가지고 있습니다.
실리콘 자체는 경화될 때 약간의 수축을 겪으며, 일반적으로 약 0.1%입니다. 이는 설계에 고려되지만, 미미한 편차의 원인이 됩니다.
주조 수지 수축
이것은 치수 정확도에 영향을 미치는 가장 중요한 요소인 경우가 많습니다. 진공 주조에 사용되는 폴리우레탄 수지는 화학 반응을 거쳐 경화되고 고체화될 때 수축합니다.
재료 제조업체는 각 수지에 대한 수축률을 지정하는 데이터 시트를 제공하며, 이는 0.15%에서 2% 이상까지 다양할 수 있습니다. 숙련된 기술자는 이를 고려하지만, 이는 여전히 중요한 변수입니다.
부품 형상 및 크기
부품의 설계는 최종 정확도에 직접적인 영향을 미칩니다.
크고 평평한 부품은 뒤틀림에 더 취약하며, 균일하지 않은 벽 두께를 가진 부품은 수축이 다양하여 내부 응력과 미미한 변형을 초래할 수 있습니다.
장단점 이해하기
진공 주조는 탁월한 기능 균형을 제공하지만, 다른 공정에 비해 그 한계를 인식하는 것이 중요합니다.
정확도 대 금형 수명
단일 실리콘 금형은 일반적으로 20-25개의 부품을 생산할 수 있습니다. 그러나 금형은 각 주조 주기마다 약간씩 열화됩니다.
이는 금형에서 뽑아낸 20번째 부품이 첫 번째 부품보다 공차가 약간 느슨하고 디테일이 덜 선명할 수 있음을 의미합니다. 일관된 정확도를 위해 새로운 금형이 필요할 수 있습니다.
하드 툴링을 대체할 수 없음
진공 주조는 대량 사출 성형을 직접적으로 대체할 수 없습니다. 사출 성형은 수십만 개의 고도로 반복 가능한 부품을 더 엄격한 공차로 생산할 수 있는 견고한 강철 도구를 사용합니다.
장단점은 비용과 속도입니다. 강철 도구는 실리콘 금형보다 제작 비용이 훨씬 비싸고 시간이 많이 걸립니다.
작업자 기술의 영향
이 공정은 상당한 수준의 인간 기술을 포함합니다. 수지의 적절한 혼합, 통제된 주입, 신중한 탈형은 모두 숙련된 기술자가 변동성을 최소화하고 최상의 결과를 보장하는 데 의존합니다.
진공 주조가 귀하의 프로젝트에 충분히 정확한가요?
이 지침을 사용하여 공정이 특정 목표에 맞는지 판단하십시오.
- 주요 초점이 기능적 시제품 제작인 경우: 진공 주조는 생산 등급 재료로 적합성, 형태 및 기능 테스트에 충분한 정확도를 제공하므로 탁월한 선택입니다.
- 주요 초점이 마케팅용 모델 제작인 경우: 미세한 질감을 재현하고 완벽한 표면 마감을 생성하는 능력은 탁월한 옵션입니다.
- 주요 초점이 생산으로의 전환인 경우: 시장을 테스트하거나 값비싼 사출 성형용 강철 툴링에 투자하기 전에 설계를 검증하기 위해 수백 개의 부품을 생산하는 데 이상적입니다.
- 주요 초점이 매우 엄격한 공차를 가진 대량 생산인 경우: 검증을 위해 진공 주조를 사용한 다음 대량 생산을 위해 사출 성형 또는 CNC 가공으로 전환할 계획을 세워야 합니다.
이러한 요소를 이해함으로써 귀하는 귀하의 응용 분야에 진공 주조의 속도, 재료 품질 및 정밀도의 독특한 균형을 자신 있게 활용할 수 있습니다.

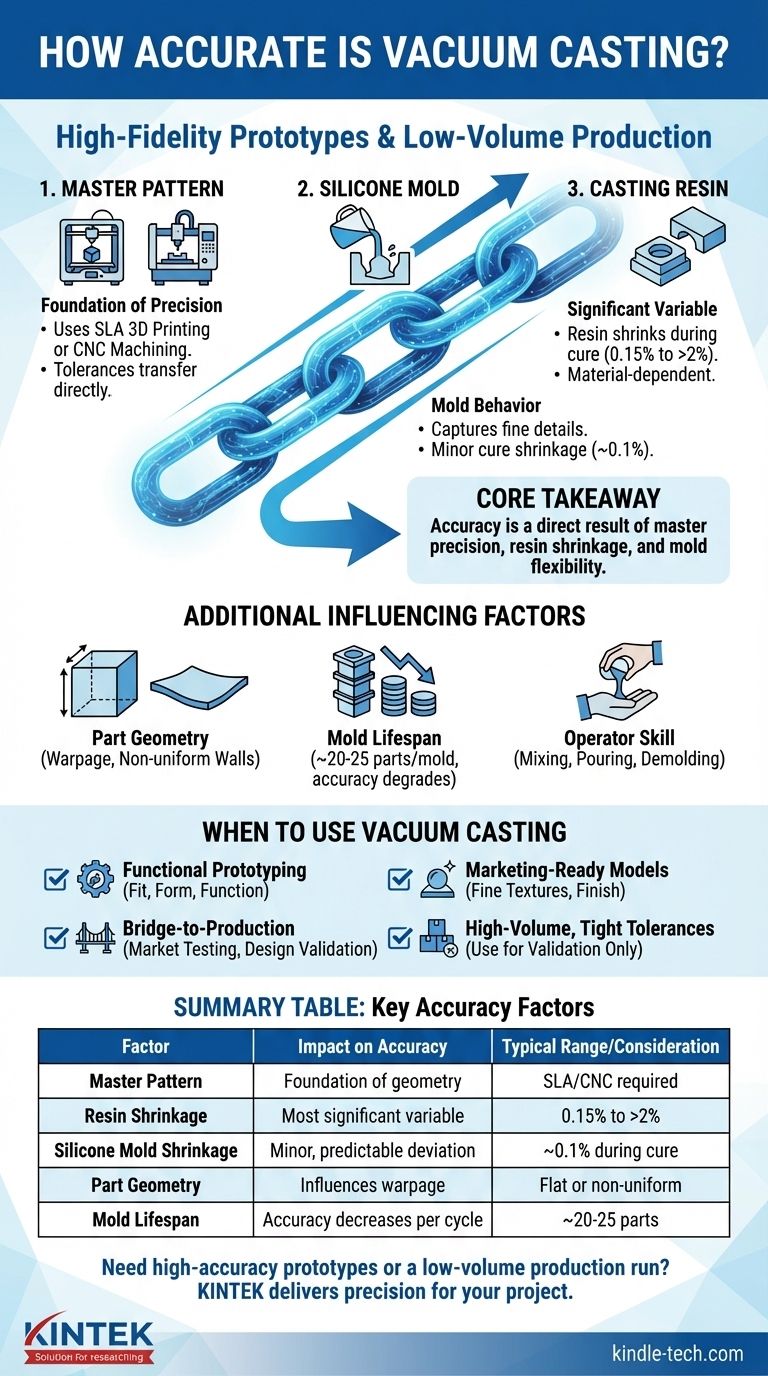

요약표:
| 요소 | 정확도에 미치는 영향 | 일반적인 범위/고려 사항 |
|---|---|---|
| 마스터 패턴 | 모든 형상의 기반 | SLA 3D 프린팅 또는 CNC 가공 필요 |
| 수지 수축 | 가장 중요한 변수 | 0.15%에서 2% 이상 (재료에 따라 다름) |
| 실리콘 금형 수축 | 미미하고 예측 가능한 편차 | 경화 중 약 0.1% |
| 부품 형상 | 뒤틀림 및 변형에 영향 | 크고 평평한 영역 또는 균일하지 않은 벽은 까다로움 |
| 금형 수명 | 주기당 정확도 약간 감소 | 일관된 품질을 위해 금형당 약 20-25개 부품 |
