본질적으로, 박막 제조는 증착(deposition)이라고 불리는 공정입니다. 나노미터에서 수 마이크로미터 두께에 이르는 재료 층을 만드는 모든 기술은 물리적 증착(Physical Deposition)과 화학적 증착(Chemical Deposition)이라는 두 가지 주요 범주로 나뉩니다. 이러한 방법들은 최종 박막의 두께, 조성 및 특성에 대한 정밀한 제어를 제공합니다.
결정적인 차이점은 재료가 기판 표면에 도달하는 방식입니다. 물리적 방법은 기존의 고체 재료를 기판으로 운반하는 반면, 화학적 방법은 화학 반응을 사용하여 기판 표면에 새로운 고체 재료를 직접 생성합니다. 이 둘 사이의 선택은 달성해야 하는 박막 특성에 전적으로 달려 있습니다.
증착의 두 기둥: 물리적 대 화학적
물리적 증착과 화학적 증착의 근본적인 차이점을 이해하는 것이 박막 제조 분야를 탐색하는 열쇠입니다. 각 접근 방식은 뚜렷한 철학과 응용 분야를 가지고 있습니다.
물리적 기상 증착(PVD)이란 무엇인가?
물리적 기상 증착(PVD)은 재료의 화학적 조성을 변경하지 않고 고체 공급원("타겟"이라고 함)에서 기판으로 재료를 전송하는 일련의 방법을 포함합니다.
이 공정은 진공 챔버 내에서 공급 재료에 에너지를 가하여 증발하게 만듭니다. 이 증기가 이동하여 더 차가운 기판에 응축되어 얇고 단단한 막을 형성합니다.
원자 규모에서 재료를 한 곳에서 다른 곳으로 이동시키는 것이라고 생각할 수 있습니다.
화학적 증착이란 무엇인가?
화학적 증착 방법은 화학 반응을 사용하여 박막을 형성합니다. 종종 액체 또는 기체 형태인 전구체 재료가 기판에 도입됩니다.
열이나 플라즈마에 의해 촉발되는 화학 반응이 기판 표면에서 일어납니다. 이 반응은 원하는 고체 재료를 부산물로 생성하며, 이는 박막으로 성장합니다.
이것은 화학적 구성 요소로부터 박막을 구축하는 창조 과정입니다.
물리적 증착 방법 자세히 살펴보기
PVD 방법은 광학 및 마이크로일렉트로닉스와 같은 산업에서 조밀하고 순수한 박막을 생성하는 데 중요하게 사용됩니다.
스퍼터링(Sputtering)
스퍼터링에서는 원하는 박막 재료의 타겟이 아르곤과 같은 가스에서 나온 고에너지 이온으로 폭격됩니다. 이는 원자 규모의 당구 게임과 같습니다.
이온 충돌은 타겟에서 원자를 방출하거나 "스퍼터링"합니다. 이 방출된 원자들은 이동하여 기판을 덮고 매우 조밀하고 균일한 박막을 형성합니다.
열 증착(Thermal Evaporation)
열 증착은 개념적으로 더 간단합니다. 공급 재료를 고진공 상태에서 가열하여 기체로 증발시킵니다.
이 기체는 챔버 내에서 팽창한 후 비교적 차가운 기판에 응축되어 박막을 형성합니다. 이 방법은 알루미늄이나 금과 같은 금속을 증착하는 데 흔히 사용됩니다.
고급 PVD: MBE 및 PLD
최첨단 연구 및 매우 복잡한 전자 장치의 경우 더 발전된 PVD 방법이 있습니다.
분자선 에피택시(MBE)는 정교한 단결정 층 성장을 제공하는 반면, 펄스 레이저 증착(PLD)은 고출력 레이저를 사용하여 타겟에서 재료를 제거하여 플라즈마 플룸을 생성하고 이를 박막으로 증착합니다.
화학적 증착 방법 탐색
화학적 방법은 특히 복잡한 모양을 코팅하고 원자 수준의 정밀도를 달성하는 데 고유한 이점을 제공합니다.

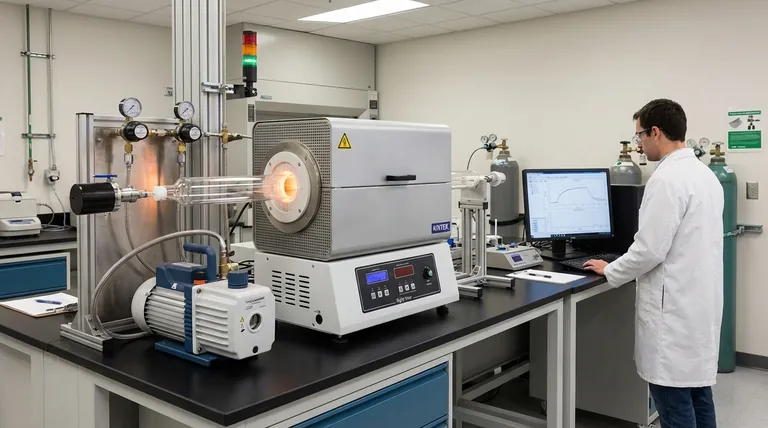

화학 기상 증착(CVD)
CVD에서는 전구체 기체가 기판을 포함하는 반응 챔버로 도입됩니다. 열은 이러한 기체가 기판 표면에서 반응하고 분해되도록 유도하여 고품질의 고체 박막을 남깁니다.
일반적인 변형은 플라즈마 강화 CVD(PECVD)로, 플라즈마를 사용하여 민감한 기판을 보호하면서 더 낮은 온도에서 이러한 반응이 일어나도록 합니다.
원자층 증착(ALD)
ALD는 정밀도의 표준입니다. 이는 자기 제한적인 일련의 화학 반응을 통해 박막을 한 번에 하나의 원자층씩 구축합니다.
이 공정은 두께에 대한 탁월한 제어를 제공하며 극도로 복잡한 3차원 구조물에 완벽하게 균일한 코팅을 가능하게 합니다.
액상 방법: 스핀 코팅 및 딥 코팅
모든 화학적 방법이 복잡한 진공 시스템을 필요로 하는 것은 아닙니다. 스핀 코팅은 액체 전구체를 기판에 분배하고 고속으로 회전시켜 용매가 증발함에 따라 얇고 균일한 층을 생성하는 것을 포함합니다.
졸-겔(Sol-gel) 및 딥 코팅은 기판을 화학 용액에서 빼내어 열로 경화되는 박막을 남기는 다른 액체 기반 방법입니다. 이러한 방법은 종종 비용이 저렴하고 넓은 면적 응용 분야에 이상적입니다.
장단점 이해하기
단 하나의 방법이 보편적으로 최고인 경우는 없습니다. 최적의 선택은 특정 엔지니어링 및 경제적 요구 사항의 함수입니다.
순도 및 밀도
특히 스퍼터링과 같은 PVD 방법은 대부분의 액상 화학 방법과 비교하여 일반적으로 더 높은 순도와 밀도를 가진 박막을 생성합니다. 이는 고성능 광학 및 전자 응용 분야에 중요합니다.
균일한 커버리지(Conformal Coverage)
이것은 주요 차별점입니다. 시선(line-of-sight) PVD 방법은 높은 종횡비를 가진 복잡한 모양을 균일하게 코팅하는 데 어려움을 겪습니다. CVD 및 특히 ALD와 같은 화학적 방법은 이 분야에서 탁월하여 모든 표면 형상 위에 완벽하게 균일한 박막을 생성합니다.
비용 및 복잡성
고진공 PVD 및 ALD 시스템은 상당한 자본 투자를 나타냅니다. 이와 대조적으로 스핀 코팅, 딥 코팅 또는 스프레이 열분해와 같은 액상 방법은 구현 비용이 훨씬 저렴하고 간단할 수 있습니다.
온도 민감도
많은 CVD 공정은 폴리머와 같은 특정 기판을 손상시킬 수 있는 고온을 필요로 합니다. 이러한 경우에는 PVD 또는 저온 PECVD가 더 나은 선택일 수 있습니다.
응용 분야에 맞는 올바른 선택하기
제조 방법을 선택하려면 공정 기능을 최종 목표와 일치시켜야 합니다.
- 광학 또는 전자를 위한 고순도, 고밀도 박막이 주요 초점인 경우: 스퍼터링 또는 증착과 같은 PVD 방법은 우수한 박막 품질로 인해 시작점이 됩니다.
- 복잡한 비평면 표면을 균일하게 코팅해야 하는 경우: 뛰어난 균일한 커버리지로 인해 CVD 또는 매우 정밀한 ALD와 같은 화학적 방법이 우수합니다.
- 신속한 프로토타이핑 또는 저비용, 넓은 면적 코팅이 목표인 경우: 스핀 코팅 또는 스프레이 열분해와 같은 간단한 액상 방법이 종종 가장 실용적이고 경제적인 선택입니다.
이러한 기본 원리를 이해하면 재료, 예산 및 성능 목표에 완벽하게 맞는 증착 기술을 선택할 수 있습니다.
요약표:
| 방법 범주 | 주요 기술 | 최적의 용도 |
|---|---|---|
| 물리적 기상 증착 (PVD) | 스퍼터링, 열 증착 | 광학/전자를 위한 고순도, 고밀도 박막 |
| 화학 기상 증착 (CVD) | CVD, PECVD, ALD | 복잡한 3D 표면에 대한 균일한 코팅 |
| 액상 방법 | 스핀 코팅, 딥 코팅 | 저비용, 넓은 면적 코팅 및 신속한 프로토타이핑 |
