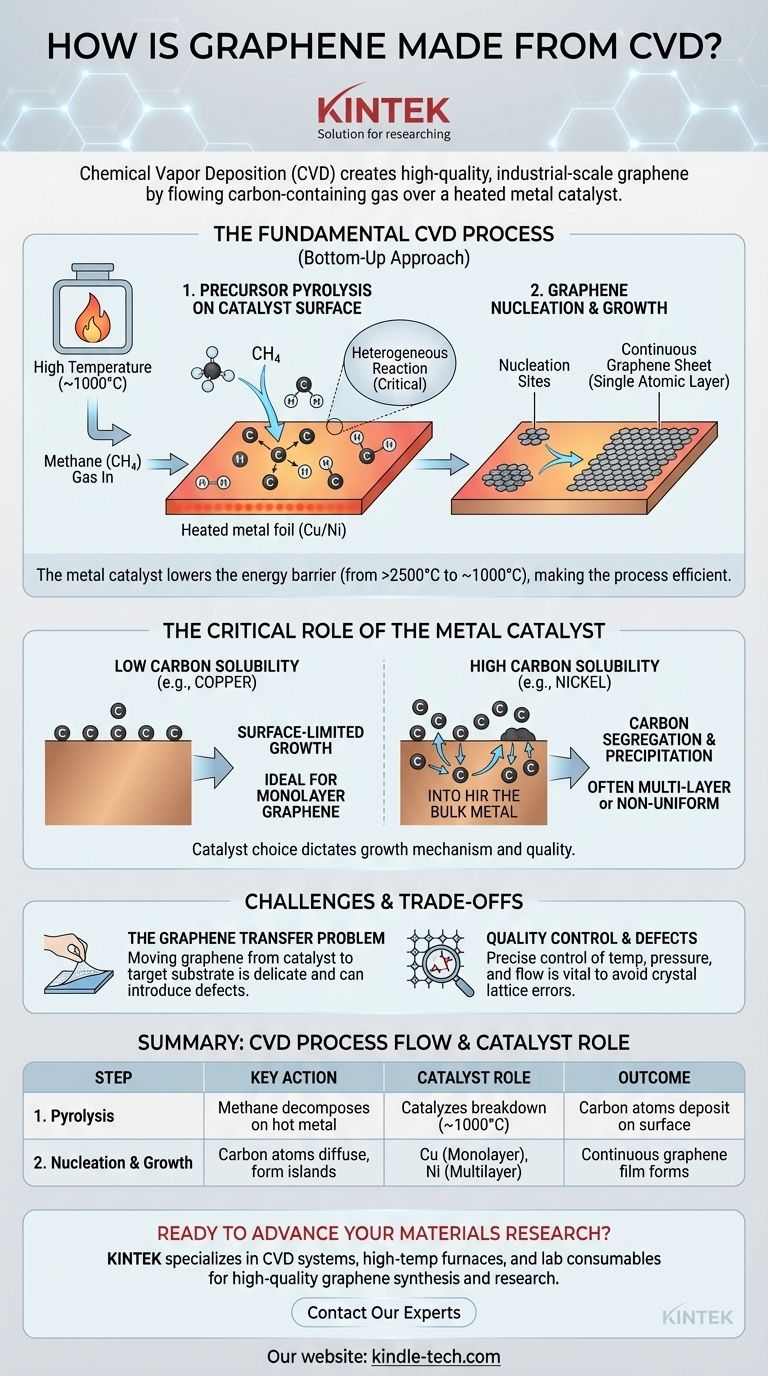

화학 기상 증착(CVD)은 어떻게 고품질 그래핀을 생산하나요?

화학 기상 증착(CVD)을 통한 그래핀 합성은 고품질의 대면적 그래핀을 생산하는 데 널리 사용되는 방법입니다.이 공정은 제어된 대기 조건에서 일반적으로 구리 또는 니켈과 같은 촉매 기판 위에서 탄소 전구체를 분해하는 과정을 포함합니다.그런 다음 탄소 원자가 육각형 격자로 재구성되어 그래핀을 형성합니다.CVD 방법은 확장성이 뛰어나고 비용 효율적이기 때문에 산업용 애플리케이션에 선호되는 방법입니다.다음은 CVD를 이용한 그래핀 생산의 주요 단계와 메커니즘에 대한 자세한 설명입니다.


핵심 포인트 설명:

화학 기상 증착(CVD)은 어떻게 고품질 그래핀을 생산하나요?
  1. 촉매 기판의 역할

    • 촉매 기판(일반적으로 구리 또는 니켈)은 CVD 공정에서 중요한 역할을 합니다.
    • 구리는 탄소 용해도가 낮아 벌크 내 탄소 확산을 제한하고 표면 흡착을 촉진하기 때문에 단층 그래핀에 선호됩니다.
    • 탄소 용해도가 높은 니켈은 탄소 원자가 금속에 용해되어 냉각 시 분리되어 그래핀 층을 형성할 수 있습니다.
    • 기판의 선택은 원하는 그래핀 품질과 층 두께에 따라 달라집니다.
  2. 전구체 흡착 및 분해

    • 탄화수소 가스(예: 메탄)가 탄소 전구체로 도입됩니다.
    • 전구체 분자는 촉매 표면에 흡착하여 고온(일반적으로 900-1000°C)에서 탄소 종으로 분해됩니다.
    • 이러한 분해는 기질의 촉매 특성과 수소(H2) 및 아르곤(Ar)과 같은 운반 기체의 존재에 의해 촉진됩니다.
  3. 탄소 확산 및 핵 형성

    • 구리 기판에서는 용해도가 낮기 때문에 탄소 원자가 표면에 남아 작은 탄소 클러스터를 형성합니다.
    • 니켈 기판에서는 탄소 원자가 금속으로 확산되어 나중에 냉각 중에 표면으로 분리됩니다.
    • 탄소 클러스터가 임계 크기를 초과하면 그래핀 결정으로 핵 형성됩니다.
  4. 그래핀 성장 메커니즘

    • 핵을 형성한 그래핀 결정은 탄소종이 가장자리에 계속 부착되면서 성장합니다.
    • 성장 과정은 온도, 가스 유속, 기판 특성 등의 요인에 의해 영향을 받습니다.
    • 구리에서는 일반적으로 단층 그래핀이 생성되는 반면, 니켈에서는 탄소 분리로 인해 다층 그래핀이 생성될 수 있습니다.
  5. 냉각 및 그래핀 형성

    • 성장 단계가 끝나면 시스템을 불활성 가스(예: 아르곤)로 냉각하여 그래핀 구조를 안정화합니다.
    • 니켈의 경우 냉각으로 인해 용존 탄소가 분리되어 표면에 그래핀 층이 형성됩니다.
    • 구리에서는 그래핀 층이 크게 확산되지 않고 표면에 그대로 유지됩니다.
  6. 그래핀 생산을 위한 CVD의 장점

    • 확장성: CVD는 산업용 애플리케이션에 적합한 대면적 그래핀 필름을 생산할 수 있습니다.
    • 품질: 이 방법은 전기적, 기계적 특성이 우수한 고품질의 결함 없는 그래핀을 생산합니다.
    • 비용 효율성: 기계적 각질 제거와 같은 다른 방법에 비해 CVD는 상대적으로 저렴하고 효율적입니다.
  7. 도전 과제 및 고려 사항

    • 기판 선택: 기판 선택(Cu 대 Ni)은 그래핀 두께와 품질에 영향을 미칩니다.
    • 공정 최적화: 일관된 결과를 얻으려면 온도, 가스 유량, 냉각 속도를 정밀하게 제어하는 것이 필수적입니다.
    • 전사 공정: 그래핀은 성장 기판에서 목표 기판으로 옮겨야 하는 경우가 많으며, 이 과정에서 결함이나 오염이 발생할 수 있습니다.

요약하면, 그래핀 생산을 위한 CVD 방법은 금속 기판의 촉매 특성을 활용하여 탄소 전구체를 분해하고 고품질 그래핀을 형성하는 고도로 제어되고 확장 가능한 공정입니다.연구자와 제조업체는 기판 선택, 온도, 가스 구성 등의 매개변수를 신중하게 최적화하여 전자, 센서, 에너지 저장 등 다양한 애플리케이션에 맞는 맞춤형 특성을 가진 그래핀을 생산할 수 있습니다.

요약 표:

주요 측면 세부 정보
촉매 기판 그래핀 품질과 두께를 위한 구리(단층) 또는 니켈(다층).
전구체 분해 탄화수소 가스(예: 메탄)는 고온(900~1,000°C)에서 분해됩니다.
탄소 확산 Cu: 표면 흡착, Ni: 금속으로의 확산 및 냉각 시 분리.
그래핀 성장 온도, 가스 흐름 및 기판의 영향을 받는 핵 형성 및 성장.
냉각 공정 불활성 가스(예: 아르곤)로 안정화하여 그래핀 층을 형성합니다.
장점 확장 가능하고, 고품질이며, 비용 효율적이고, 산업용으로 적합합니다.
도전 과제 기판 선택, 공정 최적화 및 전사 공정 위험.

CVD가 어떻게 그래핀 생산에 혁신을 가져올 수 있는지 알아보세요. 지금 바로 전문가에게 문의하세요 !
