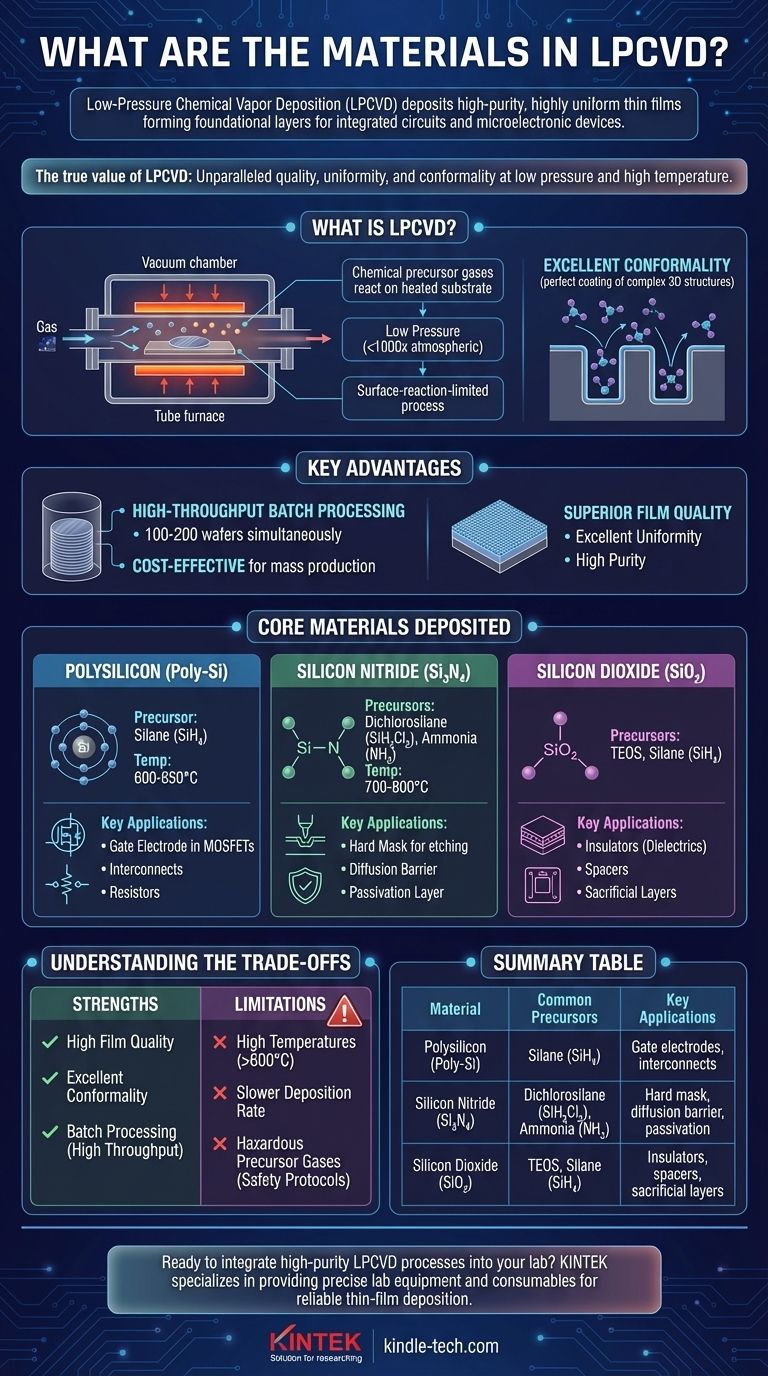

요약하자면, 저압 화학 기상 증착(LPCVD)은 주로 폴리실리콘, 질화규소(Si₃N₄) 및 이산화규소(SiO₂)의 고순도, 고균일 박막을 증착하는 데 사용됩니다. 이러한 재료는 집적 회로 및 기타 마이크로전자 장치 제조를 위한 기초 층을 형성합니다.
LPCVD의 진정한 가치는 증착할 수 있는 재료뿐만 아니라 달성하는 탁월한 품질에 있습니다. 저압 및 고온에서 작동함으로써 이 공정은 우수한 균일성과 복잡한 3D 구조를 완벽하게 코팅하는 능력을 가진 막을 생성하여 현대 장치 제작에 필수적입니다.
LPCVD는 무엇이며 왜 사용됩니까?
LPCVD는 진공 챔버 내에서 가열된 기판 표면에서 화학 전구체 가스가 반응하는 공정입니다. 이 반응은 원하는 재료의 고체 박막을 형성합니다. "저압" 측면은 주요 장점을 이끄는 결정적인 특징입니다.
저압의 결정적인 역할
대기압보다 100~1000배 낮은 압력에서 작동하면 가스 분자의 평균 자유 경로가 극적으로 증가합니다. 이는 분자가 서로 충돌하기 전에 더 멀리 이동한다는 것을 의미합니다.
이는 표면 반응 제한 공정으로 이어지며, 증착 속도는 기판 표면의 화학 반응에 의해 결정되며, 가스가 얼마나 빨리 도달하는지에 의해 결정되지 않습니다. 직접적인 결과는 우수한 등각성입니다. 즉, 복잡하고 종횡비가 높은 트렌치 및 계단 위에 균일한 두께의 막을 증착하는 능력입니다.
배치 처리의 장점
LPCVD는 일반적으로 수평 또는 수직 튜브 퍼니스에서 수행됩니다. 웨이퍼는 작은 간격만 두고 수직으로 쌓을 수 있어 100~200개의 웨이퍼를 동시에 처리할 수 있습니다.
이러한 높은 처리량의 배치 처리 기능은 LPCVD를 대량 생산에 필요한 고품질 막을 증착하는 데 매우 비용 효율적인 방법으로 만듭니다.
LPCVD로 증착되는 핵심 재료
이론적으로 많은 재료를 증착할 수 있지만, 이 공정은 반도체 제조에 중요한 몇 가지 핵심 막에 최적화되어 있습니다.
폴리실리콘 (Poly-Si)
폴리실리콘은 마이크로전자공학에서 가장 중요한 재료 중 하나입니다. LPCVD는 약 600-650°C의 온도에서 실란(SiH₄)과 같은 전구체 가스를 사용하여 이를 증착하는 표준 방법입니다.
주로 MOSFET 트랜지스터의 게이트 전극으로 사용됩니다. 또한 상호 연결 또는 저항으로 사용하기 위해 전도성을 갖도록 고농도로 도핑될 수 있습니다.
질화규소 (Si₃N₄)
700-800°C에서 다이클로로실란(SiH₂Cl₂) 및 암모니아(NH₃)와 같은 가스를 사용하여 증착된 LPCVD 질화규소는 밀도가 높고 견고한 재료입니다.
주요 응용 분야에는 식각용 하드 마스크, 오염 물질이 활성 장치에 도달하는 것을 방지하는 확산 장벽, 습기 및 손상으로부터 칩을 보호하는 최종 부동태화 층이 포함됩니다.
이산화규소 (SiO₂)
LPCVD는 여러 유형의 이산화규소를 증착하는 데 사용됩니다. 이들은 테트라에틸오르토실리케이트(TEOS)를 전구체로 사용하는 경우 "TEOS" 막이라고 불리며, 이는 실란보다 덜 위험합니다.
이러한 산화막은 전도성 층 사이의 절연체(유전체), 장치 특징을 정의하는 스페이서, 또는 나중에 제거되는 희생 층으로 사용됩니다. 저온 산화물(LTO) 또는 고온 산화물(HTO)과 같은 특정 유형은 공정 온도 제약 조건에 따라 선택됩니다.
장단점 이해하기
LPCVD는 강력한 도구이지만 보편적으로 적용 가능한 것은 아닙니다. 주요 한계는 가장 큰 강점의 직접적인 결과입니다.
고온 한계
LPCVD에 필요한 고온(일반적으로 600°C 이상)은 가장 큰 단점입니다. 이 열은 웨이퍼에 이미 제작된 구조(예: 녹는점이 낮은 알루미늄과 같은 금속 상호 연결)를 손상시키거나 변경할 수 있습니다.
이러한 이유로 LPCVD는 온도에 민감한 금속이 증착되기 전인 칩 제조의 "전공정(FEOL)" 부분에서 거의 독점적으로 사용됩니다. 절연이 필요한 후속 단계에서는 플라즈마 강화 CVD(PECVD)와 같은 저온 공정이 대신 사용됩니다.
막 품질 대 증착 속도
LPCVD는 예외적으로 고품질의 막을 생성하지만, 증착 속도는 대기압 CVD(APCVD)와 같은 다른 방법에 비해 상대적으로 느립니다. 절충점은 분명합니다. 즉, 우수한 순도, 균일성 및 등각성을 위해 속도를 희생합니다.
전구체 가스 안전
LPCVD에 사용되는 가스, 특히 실란은 종종 자연 발화성(공기 중에서 자연 발화)이며 독성이 강합니다. 이는 복잡하고 값비싼 안전 프로토콜 및 가스 처리 시스템을 필요로 하며, 이는 공정의 운영 간접비를 증가시킵니다.
목표에 맞는 올바른 선택
증착 기술을 선택할 때, 주요 목표가 최선의 길을 결정합니다.
- 최고의 막 품질과 등각성이 주요 초점이라면: LPCVD는 폴리실리콘 및 질화규소와 같은 재료, 특히 FEOL 공정의 중요한 층에 대해 논쟁의 여지가 없는 선택입니다.
- 저온에서 막을 증착하는 것이 주요 초점이라면: 막 밀도와 등각성이 낮아지는 것을 감수하더라도 플라즈마 강화 CVD(PECVD)와 같은 대안을 사용해야 합니다.
- 고속, 저품질 증착이 주요 초점이라면: 대기압 CVD(APCVD)와 같은 방법이 덜 중요하고 두꺼운 막 응용 분야에 더 적합할 수 있습니다.
궁극적으로 온도, 막 특성 및 장치 구조 간의 상호 작용을 이해하는 것이 LPCVD의 힘을 효과적으로 활용하는 열쇠입니다.
요약 표:
| 재료 | 일반적인 전구체 | 주요 응용 분야 |
|---|---|---|
| 폴리실리콘 (Poly-Si) | 실란 (SiH₄) | 게이트 전극, 상호 연결 |
| 질화규소 (Si₃N₄) | 다이클로로실란 (SiH₂Cl₂), 암모니아 (NH₃) | 하드 마스크, 확산 장벽, 부동태화 |
| 이산화규소 (SiO₂) | TEOS, 실란 (SiH₄) | 절연체, 스페이서, 희생 층 |
