본질적으로 화학 기상 증착(CVD)은 기체 상태의 화학 물질을 기판 표면에 고체 박막으로 변환시키는 일련의 과정입니다. 이 공정은 반응성 가스가 챔버로 운반된 다음 표면으로 확산되는 것으로 시작됩니다. 일단 도달하면 분자가 흡착, 반응하여 안정적인 막을 형성하며, 기체 부산물은 제거됩니다.
전체 CVD 공정은 전구체 화학 물질의 제어된 여정으로 이해할 수 있습니다. 즉, 기체 상태로 가열된 표면으로 이동하여 화학적으로 변환되어 고체로 변하고, 얇고 균일한 코팅으로 증착됩니다.

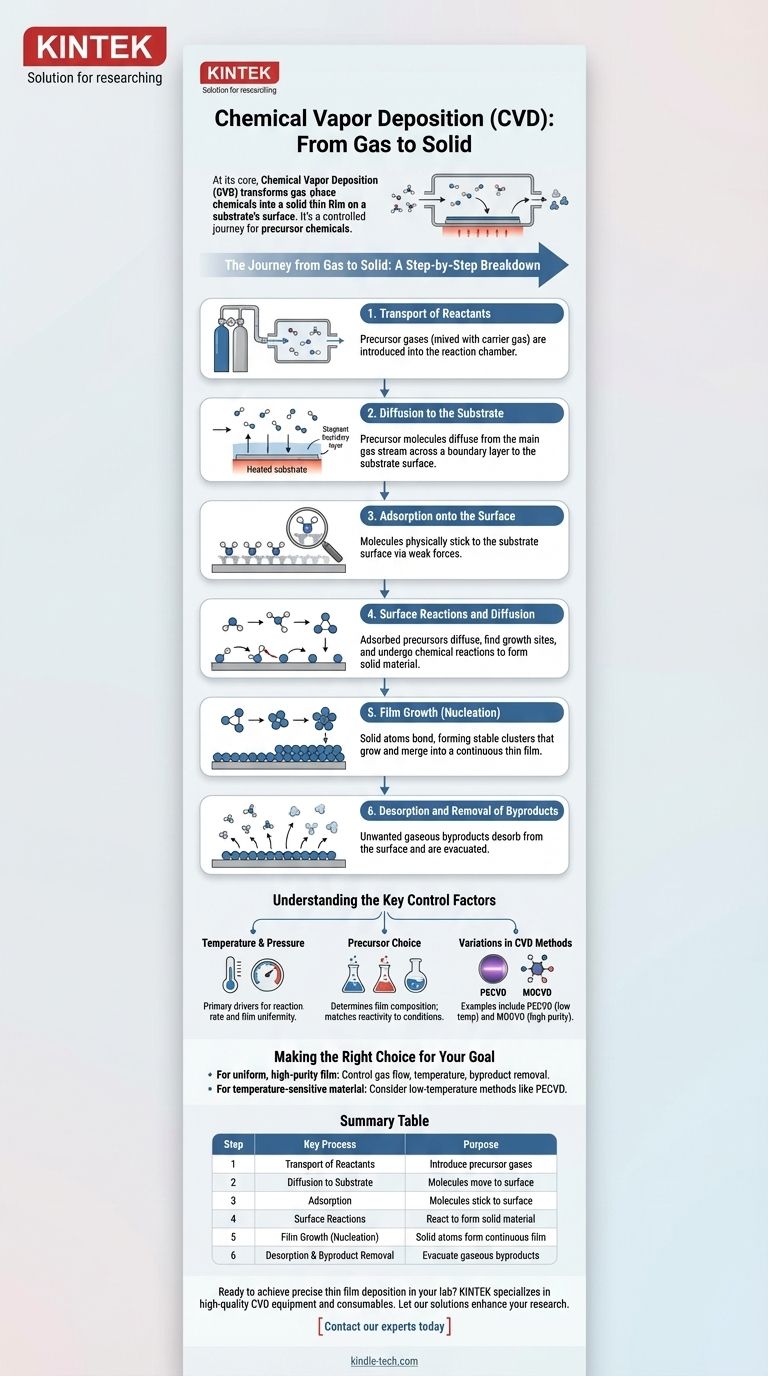

기체에서 고체로의 여정: 단계별 분석
CVD를 통한 고품질 박막의 생성은 여러 순차적인 단계를 정확하게 실행하는 데 달려 있습니다. 각 단계는 증착된 재료의 최종 특성에 중요한 역할을 합니다.
1단계: 반응물 운반
공정은 하나 이상의 휘발성 전구체 가스를 반응 챔버로 도입하면서 시작됩니다.
증착될 원소를 포함하는 이 전구체들은 종종 운반 가스(수소 또는 아르곤과 같은)와 혼합되어 농도를 제어하고 반응 영역으로 원활하고 안정적인 공급을 보장합니다.
2단계: 기판으로의 확산
가스 혼합물이 가열된 기판 위로 흐를 때, 경계층이라고 불리는 정체된 가스층이 표면 바로 위에 형성됩니다.
전구체 분자는 주 가스 흐름에서 이 경계층을 가로질러 이동하여 물리적으로 기판 표면에 도달해야 합니다. 이 운반은 농도 구배에 의해 구동됩니다.
3단계: 표면 흡착
전구체 분자가 기판에 도달하면 표면에 물리적으로 달라붙어야 합니다. 이 과정을 흡착이라고 합니다.
분자는 약한 물리적 또는 화학적 힘에 의해 표면에 일시적으로 유지되어 후속 단계를 위해 준비됩니다.
4단계: 표면 반응 및 확산
이것이 CVD 공정의 핵심입니다. 흡착된 전구체 분자는 가열된 기판에 의해 에너지를 받아 이동성을 얻고 표면을 따라 확산할 수 있습니다.
이들은 원자 계단이나 꺾임점과 같이 에너지적으로 유리한 성장 지점을 찾기 위해 이동합니다. 이러한 지점에서 전구체는 화학 반응(종종 분해(열분해)되거나 다른 전구체와 반응)을 겪어 원하는 고체 재료를 형성합니다.
5단계: 박막 성장(핵 생성)
표면 반응으로 생성된 고체 원자는 서로 결합하기 시작하여 핵 생성이라는 과정을 통해 안정적인 클러스터를 형성합니다.
시간이 지남에 따라 이러한 초기 핵이 성장하고 합쳐져 결국 기판 위에 층층이 쌓이는 연속적인 박막을 형성합니다.
6단계: 부산물 탈착 및 제거
고체 박막을 형성하는 화학 반응은 거의 항상 원치 않는 기체 부산물을 생성합니다.
이러한 부산물 분자는 표면에서 탈착(분리)되어 가스 흐름에 의해 기판에서 멀리, 반응 챔버 밖으로 운반되어야 합니다. 효율적인 제거는 성장하는 박막을 오염시키는 것을 방지하기 위해 중요합니다.
핵심 제어 요소 이해하기
CVD 공정의 성공은 이러한 단계가 발생하는 환경을 정밀하게 제어하는 데 달려 있습니다. 온도, 압력 및 화학의 상호 작용이 최종 결과를 결정합니다.
온도와 압력의 역할
온도는 기판 표면에서 화학 반응을 일으키는 주요 동인입니다. 온도가 높을수록 일반적으로 반응 속도가 증가하지만 원치 않는 기상 반응이 발생할 수도 있습니다.
압력(종종 진공)은 반응물의 농도와 경계층의 두께를 제어하는 데 사용되며, 이는 증착된 박막의 균일성에 직접적인 영향을 미칩니다.
전구체 선택의 영향
전구체 화학 물질의 선택은 최종 박막의 조성을 결정하므로 근본적입니다. 예를 들어, 탄화티타늄을 증착하려면 티타늄 함유 전구체와 탄소 함유 전구체가 모두 필요합니다.
화학 물질의 휘발성과 반응성은 공정 조건과 일치해야 합니다.
CVD 방법의 변형
이러한 단계를 조작하기 위해 다양한 유형의 CVD가 존재합니다. 예를 들어, 플라즈마 강화 CVD(PECVD)는 플라즈마를 사용하여 가스에 에너지를 공급하여 훨씬 낮은 온도에서 반응이 일어나도록 합니다.
유기금속 CVD(MOCVD)와 같은 다른 방법은 LED 제조와 같은 응용 분야를 위해 고순도 박막을 달성하기 위해 특정 종류의 전구체를 사용합니다.
목표에 맞는 올바른 선택하기
이 순서를 이해하면 문제를 해결하고 특정 응용 분야에 대한 올바른 매개변수를 선택할 수 있습니다.
- 균일하고 고순도인 박막 생성에 중점을 두는 경우: 가스 유량을 정밀하게 제어하고, 안정적인 기판 온도를 유지하며, 반응 부산물의 효율적인 제거를 보장해야 합니다.
- 온도에 민감한 재료에 증착하는 데 중점을 두는 경우: 기판 손상을 방지하기 위해 플라즈마 강화 CVD(PECVD)와 같은 저온 방법을 고려해야 합니다.
궁극적으로 CVD를 마스터하는 것은 분자가 기체에서 정밀하게 설계된 고체 박막으로 이동하는 과정을 관리하는 것입니다.
요약표:
| 단계 | 핵심 공정 | 목적 |
|---|---|---|
| 1 | 반응물 운반 | 전구체 가스를 챔버로 도입 |
| 2 | 기판으로의 확산 | 분자가 경계층을 가로질러 표면으로 이동 |
| 3 | 흡착 | 분자가 기판 표면에 달라붙음 |
| 4 | 표면 반응 | 전구체가 반응하여 고체 재료 형성 |
| 5 | 박막 성장(핵 생성) | 고체 원자가 연속적인 박막 형성 |
| 6 | 탈착 및 부산물 제거 | 기체 부산물이 챔버에서 배출됨 |
