요약하자면, 탄화규소(SiC)는 여러 가지 뚜렷한 방법을 통해 합성되며, 각 방법은 특정 최종 제품과 품질 수준에 최적화되어 있습니다. 주요 상업적 방법으로는 산업 등급 분말을 위한 아체슨 공정(Acheson process), 전자 제품에 사용되는 고순도 단결정 성장을 위한 승화법(Physical Vapor Transport, PVT), 그리고 SiC 웨이퍼 위에 활성 전자층을 형성하기 위한 화학 기상 증착법(Chemical Vapor Deposition, CVD)이 있습니다.
탄화규소 합성 방법의 선택은 근본적으로 최종 용도에 의해 결정됩니다. 저비용, 대량 생산의 산업적 용도는 벌크 분말 합성에 의존하는 반면, 고성능 전자 제품은 값비싸고 고도로 제어되는 결정 성장 및 박막 증착 기술을 요구합니다.
산업 응용을 위한 벌크 합성
SiC를 생산하는 최초의 가장 일반적인 방법은 전자 등급의 완벽함보다는 규모에 맞춰 설계되었습니다. 이 재료는 연마재, 내화물 및 야금 산업의 근간을 이룹니다.
아체슨 공정: 산업계의 주력 방식
1890년대에 개발된 아체슨 공정은 탄소열 환원 방법입니다. 이 방법은 고순도 실리카 모래(SiO₂)와 탄소질 재료(일반적으로 석유 코크스(C))의 혼합물을 대형 전기로에서 가열하는 것을 포함합니다.
2000°C가 넘는 온도에서 실리카는 탄소에 의해 환원되어 SiC와 일산화탄소 가스를 형성합니다. 그 결과물은 대형의 결정질 SiC 잉곳입니다.
이 잉곳은 냉각, 분쇄된 후 다양한 크기의 입자와 분말로 가공됩니다. 주된 용도는 연삭 휠, 사포, 절삭 공구 제조 및 철강 생산 첨가제로 사용됩니다.
아체슨 방법의 한계
벌크 생산에는 매우 효과적이지만, 아체슨 공정으로 얻은 재료는 상대적으로 높은 불순물 수준과 다결정 구조를 가집니다. 이로 인해 거의 완벽한 단결정을 요구하는 반도체 응용 분야에는 전혀 적합하지 않습니다.
전자를 위한 단결정 성장
MOSFET 및 다이오드와 같은 전력 전자 장치에 필요한 SiC 웨이퍼를 제작하려면, 결함이 최소화된 크고 단일한 결정의 덩어리(boule)를 성장시키기 위해 훨씬 더 정밀한 방법이 필요합니다.
기초: 렐리 방법 (Lely Method)
1955년에 개발된 렐리 방법은 현대 SiC 결정 성장의 핵심 원리인 승화(sublimation)을 확립했습니다. 이 공정에서 SiC 분말은 도가니 안에서 약 2500°C로 가열되어 승화(고체에서 기체로 직접 변함)됩니다.
SiC 증기는 도가니 내의 약간 더 차가운 영역으로 확산되어 고순도 SiC 작은 판(platelet)으로 재결정화됩니다. 이 방법은 매우 고품질의 결정을 생성하지만, 공정 제어가 어렵고 사용 가능한 대형 웨이퍼를 생산하지는 못합니다.
현대 표준: 승화법 (Physical Vapor Transport, PVT)
승화법(Physical Vapor Transport, PVT), 또는 변형된 렐리 방법(Modified Lely method)은 오늘날 SiC 웨이퍼를 생산하는 지배적인 상업적 공정입니다. 이는 확장성과 제어를 위해 렐리 개념을 정교하게 개선한 것입니다.
PVT에서는 고순도 SiC 분말 공급원이 밀봉된 도가니 바닥에서 가열됩니다. 정밀하게 방향이 지정된 SiC 씨앗 결정(seed crystal)이 상단에 장착되며, 이곳은 약간 더 낮은 온도로 유지됩니다.
SiC 공급원이 승화되고, 기체 상태의 종(Si, Si₂, C, SiC₂)들이 온도 구배를 따라 올라가 씨앗 결정 위에 증착됩니다. 이 증착 과정은 일주일 이상 소요되어 단일 결정 덩어리(boule)를 성장시키며, 이 덩어리는 나중에 웨이퍼로 절단됩니다.
장치 제작을 위한 박막 증착
PVT로 성장된 웨이퍼는 단지 기판, 즉 기초일 뿐입니다. 실제 전자 부품은 그 위에 성장된 초고순도 박막 내부에 구축됩니다.
화학 기상 증착법 (CVD): 활성층 구축
화학 기상 증착법(Chemical Vapor Deposition, CVD)은 SiC 기판 위에 정밀하게 제어되는 얇은 에피택셜 층(epitaxial layer)을 성장시키는 데 사용됩니다. 이 층은 다른 원소(예: 질소 또는 알루미늄)로 도핑되어 트랜지스터와 다이오드를 형성하는 n형 및 p형 영역을 만듭니다.
CVD 반응기에서, 실란(SiH₄) 및 탄화수소(예: 프로판, C₃H₈)와 같은 전구체 가스가 가열된 SiC 웨이퍼 위로 흐릅니다. 가스는 뜨거운 표면에서 분해 및 반응하여 기판의 결정 방향과 정확히 일치하는 새로운 완벽한 SiC 결정층을 형성합니다.
상충 관계 이해하기
각 방법은 비용, 순도, 그리고 재료의 최종 물리적 형태 사이의 절충을 나타냅니다.
순도 및 결함 밀도
아체슨 공정은 기계적 응용 분야에 충분한 재료를 생산하지만, 불순물과 결정 결함이 많습니다. 대조적으로, PVT 및 CVD 공정은 안정적인 전자 장치 성능에 필수적인 초고순도 및 낮은 결함 밀도를 달성하기 위해 고도로 제어되는 환경에서 수행됩니다.
비용 및 처리량
막대한 비용 차이가 존재합니다. 아체슨 공정은 비교적 저렴하고 처리량이 높은 산업적 방법입니다. PVT 성장은 정교한 장비, 막대한 에너지 소비 및 매우 느린 성장 속도로 인해 극도로 비쌉니다. CVD는 모든 웨이퍼에 필요한 추가적인 고비용 정밀 단계입니다.
최종 제품 형태
방법은 산출물을 직접적으로 결정합니다. 아체슨 공정은 다결정 덩어리와 분말을 생성합니다. PVT 방법은 대형 단결정 덩어리를 생산하도록 독점적으로 설계되었습니다. CVD는 기존 기판 위에 박막만을 생성하는 증착 기술입니다.
올바른 합성 선택하기
"최고의" 방법은 전적으로 최종 목표에 따라 달라집니다.
- 주요 초점이 산업용 연마재 또는 야금 첨가제인 경우: 아체슨 공정은 대규모로 벌크 SiC 분말을 생산하는 유일하게 경제적으로 실행 가능한 방법입니다.
- 주요 초점이 전력 전자용 웨이퍼 생산인 경우: 승화법(PVT)은 크고 고품질의 단결정 덩어리를 성장시키는 데 있어 필수적인 업계 표준입니다.
- 주요 초점이 반도체 장치 제작인 경우: 화학 기상 증착법(CVD)은 PVT로 성장된 SiC 웨이퍼 위에 활성 도핑된 에피택셜 층을 성장시키는 데 필수적인 최종 단계입니다.
궁극적으로 탄화규소의 합성은 산업용 입자부터 첨단 전자제품의 핵심에 이르기까지 특정 생산 방법을 특정 응용 분야와 일치시키는 이야기입니다.
요약표:
| 방법 | 주요 용도 | 핵심 공정 | 최종 제품 형태 |
|---|---|---|---|
| 아체슨 공정 | 산업용 연마재 및 내화물 | 탄소열 환원 (SiO₂ + C) | 다결정 분말/입자 |
| 승화법 (PVT) | 반도체 웨이퍼 | 승화 및 재결정화 | 단결정 덩어리 |
| 화학 기상 증착법 (CVD) | 전자 장치 층 | 웨이퍼 상의 기상 반응 | 고순도 에피택셜 박막 |
귀사 실험실의 특정 요구 사항에 맞는 재료를 선택할 준비가 되셨습니까? 산업용 재료 R&D를 수행하든 차세대 반도체 장치를 개발하든, KINTEK은 고품질 실험 장비 및 소모품을 위한 신뢰할 수 있는 파트너입니다. 저희의 전문 지식은 귀하의 합성 및 분석 워크플로우에 필요한 올바른 도구를 갖추도록 보장합니다. 귀하의 실험실 목표를 정밀함과 신뢰성으로 지원하는 방법에 대해 논의하려면 지금 전문가에게 문의하십시오.

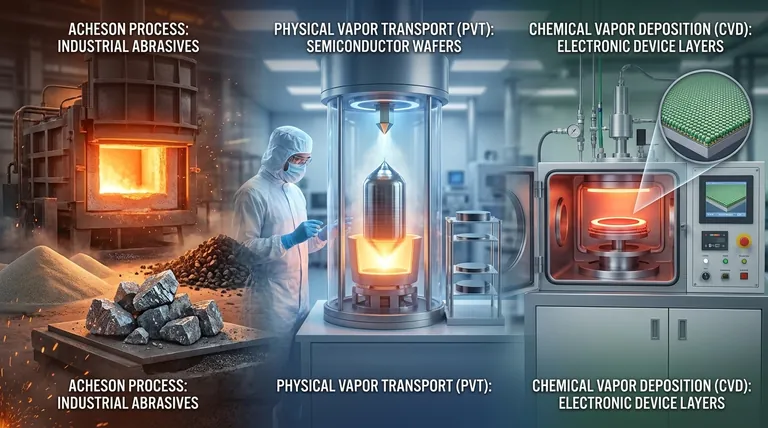

시각적 가이드
