핵심적으로, 박막 코팅의 "종류"는 그것이 어떻게 생성되는지에 따라 정의됩니다. 기계는 크기와 처리량에 따라 분류될 수 있지만, 근본적인 구분은 주로 두 가지 범주인 물리 기상 증착(PVD)과 화학 기상 증착(CVD)으로 나뉘는 증착 방법에 있습니다. 이러한 방법들은 필름의 특성, 성능 및 특정 응용 분야에 대한 적합성을 결정합니다.
가장 중요한 핵심은 증착 방법(필름 생성의 물리 및 화학)과 증착 시스템(방법을 수행하는 기계)을 구별하는 것입니다. 방법의 선택은 필름의 특성을 결정하고, 시스템은 생산 규모와 비용을 결정합니다.
두 가지 근본적인 증착 철학
박막 코팅의 세계는 기판에 재료를 증착하는 두 가지 주요 접근 방식에 기반을 두고 있습니다. 이 구분을 이해하는 것이 정보에 입각한 결정을 내리는 첫 번째 단계입니다.
물리 기상 증착 (PVD)
물리 기상 증착(PVD)은 고체 재료가 물리적으로 증기로 변환되어 진공을 통해 운반된 후 기판에 박막으로 응축되는 공정입니다. 원자 대신 페인트 방울을 사용하는 고도로 제어된 스프레이 페인팅과 같다고 생각하면 됩니다.
재료는 고체 소스에서 "해방"되며, 가장 일반적으로 스퍼터링(이온으로 소스를 충격) 또는 열 증발(소스를 증발할 때까지 가열)과 같은 방법을 통해 이루어집니다.
증기가 소스에서 기판으로 직선으로 이동하기 때문에 PVD는 직선 경로(line-of-sight) 공정으로 간주됩니다. 평평하거나 완만하게 구부러진 표면을 코팅하는 데 가장 적합합니다.
화학 기상 증착 (CVD)
화학 기상 증착(CVD)은 근본적으로 다른 원리로 작동합니다. 이 방법에서는 전구체 가스가 챔버로 유입되어 가열된 기판 표면에서 반응하고 분해되어 원하는 고체 필름을 형성합니다.
뜨거운 표면이 주변의 안개를 응축시켜 균일한 얼음 층을 형성하는 것을 상상해 보세요. CVD는 이 개념의 고도로 공학화된 버전입니다.
전구체 가스가 복잡한 형상 주변과 내부로 흐를 수 있기 때문에 CVD는 우수한 균일 코팅(conformal coverage)을 제공합니다. 이는 복잡한 3차원 구조를 균일하게 코팅할 수 있음을 의미하며, 이는 PVD에 비해 상당한 장점입니다.
증착 방법이 구현되는 방식: 시스템 아키텍처
증착 방법(PVD 또는 CVD)은 장비에 의해 실행됩니다. 이 시스템의 아키텍처는 처리량, 연구 요구 사항 및 제조 규모에 따라 선택됩니다.
배치 vs. 클러스터 도구 시스템
배치 시스템은 단일 챔버에서 여러 기판 또는 웨이퍼를 동시에 처리하도록 설계되었습니다. 이는 동일한 부품의 대량 생산에 효율적입니다.
반대로 클러스터 도구는 단일 기판이 중앙 로봇에 의해 다른 공정 챔버 사이를 이동하는 다중 챔버 시스템입니다. 이를 통해 진공을 깨지 않고 복잡한 다단계 코팅 공정이 가능하여 높은 필름 순도를 보장합니다.
실험실 vs. 공장 시스템
실험실 또는 벤치탑 시스템은 연구 개발(R&D) 또는 소량 프로토타이핑을 위해 설계된 작고 유연한 도구입니다. 이들의 우선 순위는 다용도성과 실험입니다.
공장 또는 독립형 시스템은 고처리량, 반복 가능한 제조에 최적화된 대규모 산업용 기계입니다. 이러한 시스템은 유연성보다 단위당 비용, 가동 시간 및 공정 안정성을 우선시합니다.
절충점 이해하기
코팅 유형을 선택하는 것은 "최고의" 것을 찾는 것이 아니라 목표에 맞는 것을 찾는 것입니다. 여기에는 성능, 재료 호환성 및 비용의 균형을 맞추는 것이 포함됩니다.
온도 및 기판 호환성
많은 CVD 공정은 화학 반응을 유도하기 위해 매우 높은 온도를 필요로 하며, 이는 플라스틱이나 특정 반도체 장치와 같은 열에 민감한 기판을 손상시킬 수 있습니다.
PVD 공정은 일반적으로 훨씬 낮은 온도에서 작동하므로 더 넓은 범위의 재료와 호환됩니다.
균일 코팅 vs. 직선 경로
깊은 트렌치 또는 복잡한 특징을 가진 복잡한 부품을 균일하게 코팅해야 하는 경우, CVD의 균일성은 종종 필수적입니다.
건축용 유리, 태양 전지 또는 디스플레이 화면과 같은 평평한 표면의 경우 PVD의 직선 경로 증착은 매우 효과적이고 경제적입니다.
비용, 처리량 및 복잡성
일반적으로 PVD 시스템(특히 스퍼터링)은 견고성, 높은 처리량 및 넓은 면적 코팅에 대한 낮은 비용으로 알려져 있으며, 많은 산업의 핵심 작업 도구입니다.
CVD는 전구체 가스를 처리해야 하고 종종 더 높은 온도가 필요하기 때문에 더 복잡하고 비쌀 수 있지만, PVD로는 달성할 수 없는 특성과 순도를 가진 필름을 생성할 수 있습니다.
목표에 맞는 올바른 선택하기
응용 분야의 요구 사항은 박막 코팅 방법 및 시스템을 선택하는 궁극적인 가이드가 되어야 합니다.
- 복잡한 3D 형상을 코팅하거나 높은 필름 순도를 달성하는 것이 주요 초점이라면: CVD 공정은 균일한 코팅과 화학적 정밀성으로 인해 우수한 선택일 가능성이 높습니다.
- 평평하고 열에 민감한 기판을 비용 효율적으로 코팅하는 것이 주요 초점이라면: PVD 공정, 특히 스퍼터링은 성능과 비용의 훌륭한 균형을 제공할 것입니다.
- 연구 개발이 주요 초점이라면: 유연한 실험실 시스템은 다양한 재료와 공정을 실험할 수 있도록 해줄 것입니다.
- 대량 생산으로 확장하는 것이 주요 초점이라면: 처리량 및 비용 목표를 충족하려면 전용 배치 또는 공장 시스템이 필요합니다.
궁극적으로 증착 방법의 물리학을 이해하는 것이 박막 코팅의 최종 특성을 예측하는 핵심입니다.
요약표:
| 증착 방법 | 핵심 원리 | 가장 적합한 용도 | 주요 한계 |
|---|---|---|---|
| PVD (물리 기상 증착) | 진공에서 직선 경로 증착 | 평평한 표면, 열에 민감한 기판, 높은 처리량 | 복잡한 3D 형상에 대한 코팅 불량 |
| CVD (화학 기상 증착) | 가열된 기판에서 화학 반응 | 복잡한 3D 형상, 고순도 필름, 균일 코팅 | 고온이 민감한 기판을 손상시킬 수 있음 |
응용 분야에 적합한 박막 코팅을 선택하는 데 어려움을 겪고 계신가요? KINTEK의 전문가들이 도와드리겠습니다. 우리는 연구용 PVD 및 CVD 시스템부터 고처리량 생산 솔루션에 이르기까지 모든 박막 증착 요구 사항을 위한 실험실 장비 및 소모품을 전문으로 합니다. 저희 팀은 특정 기판, 원하는 필름 특성 및 생산 규모에 맞는 최적의 방법과 장비를 안내해 드릴 수 있습니다. 함께 코팅 공정을 최적화해 봅시다 — 오늘 저희 전문가들에게 문의하세요!

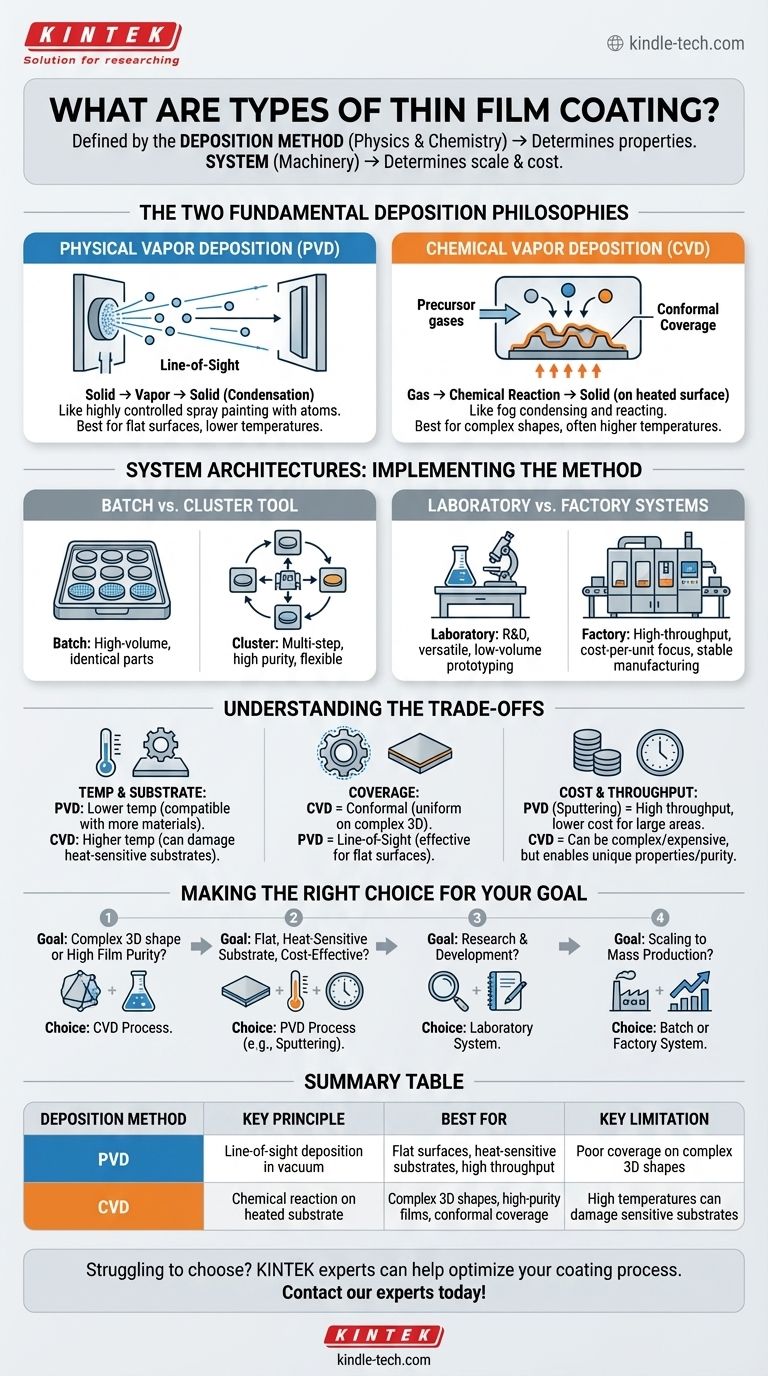

시각적 가이드
