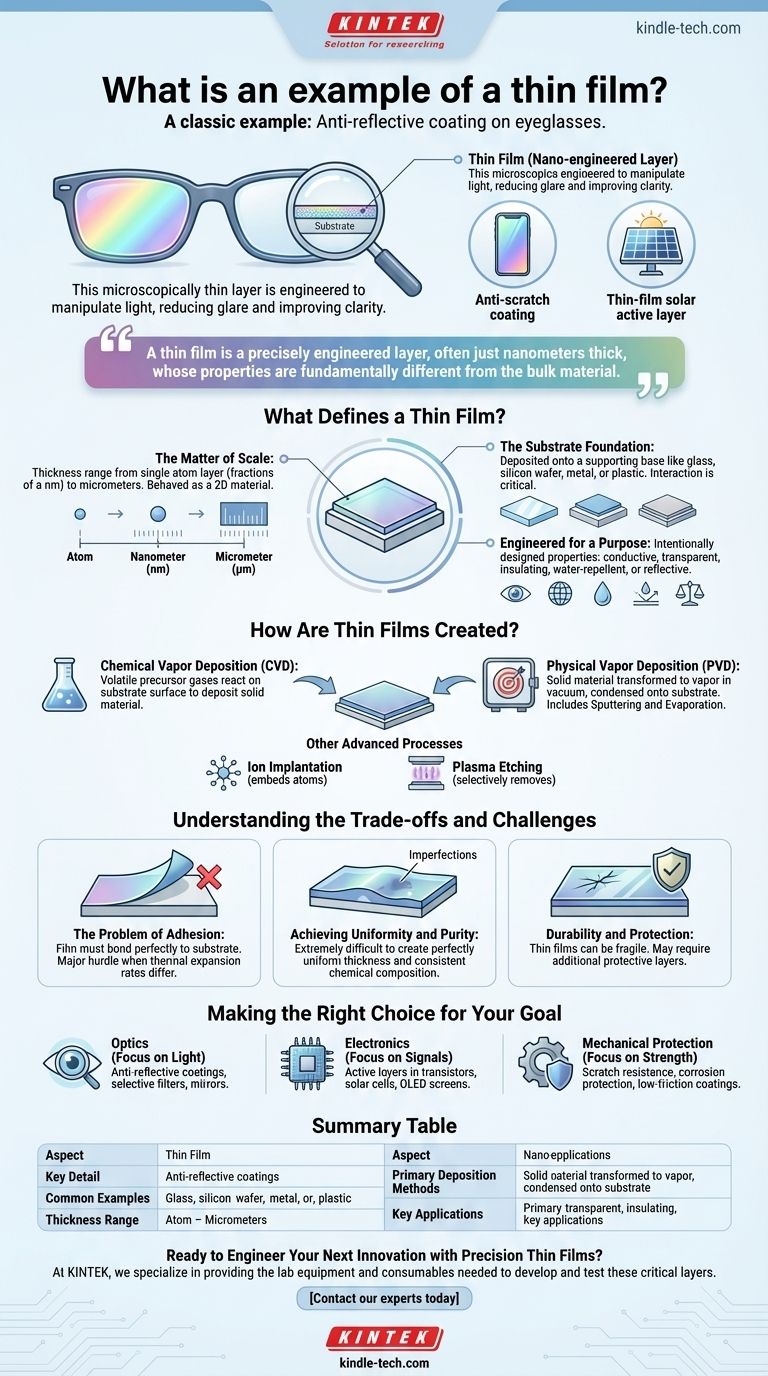

전형적인 예시는 안경의 반사 방지 코팅입니다. 이 미세하게 얇은 층은 빛을 조절하여 눈부심을 줄이고 선명도를 향상시키도록 설계되었습니다. 다른 일반적인 예로는 스마트폰 화면의 보호용 긁힘 방지 코팅과 박막 태양 전지의 활성층이 있습니다.
얇은 막은 단순한 소량의 재료 그 이상입니다. 이는 정밀하게 설계된 층으로, 종종 나노미터 두께에 불과하며, 그 특성이 벌크 재료와 근본적으로 달라 수많은 현대 기술에서 핵심 구성 요소가 됩니다.
얇은 막이란 무엇인가요?
얇은 막은 지지 기판, 즉 기판(substrate) 위에 증착된 재료 층입니다. 그 정의적 특징은 극단적인 차원 비대칭성, 즉 두께가 길이와 너비에 비해 훨씬 작다는 것입니다.
규모의 문제
얇은 막의 두께는 원자 한 층(나노미터의 일부)에서 수 마이크로미터까지 다양할 수 있습니다. 세 번째 차원(높이)이 매우 억제되어 있기 때문에 많은 면에서 2차원 재료처럼 거동합니다.
이러한 극도의 얇음이 벌크 형태의 동일한 재료에는 존재하지 않는 고유한 특성을 막에 부여합니다.
기판 기반
얇은 막은 거의 독립적으로 존재하지 않으며 기판 위에 증착됩니다. 이 기판은 최종 용도에 따라 유리, 실리콘 웨이퍼, 금속 또는 플라스틱 등 다양한 재료로 만들어질 수 있습니다.
막과 기판 간의 상호 작용은 장치의 기능과 내구성에 매우 중요합니다.
목적을 위해 설계됨
얇은 막의 특성은 우연이 아닙니다. 이는 광학적, 전자적, 기계적 또는 화학적 등 특정 응용 요구 사항을 충족하도록 의도적으로 설계됩니다. 예를 들어, 막은 전도성이 있거나, 투명하거나, 절연성이 있거나, 특정 파장의 빛을 반사하도록 설계될 수 있습니다. 종종 단일 막이 동시에 여러 요구 사항을 충족해야 합니다.
얇은 막은 어떻게 만들어지나요?
균일하고 고품질의 얇은 막을 만드는 데에는 고도로 제어되고 전문화된 제조 공정이 필요합니다. 두 가지 주요 방법은 화학적 증착과 물리적 증착입니다.
화학 기상 증착 (CVD)
CVD에서 기판은 휘발성 전구체 가스에 노출됩니다. 기판 표면에서 화학 반응이 유도되어 고체 물질, 즉 얇은 막이 증착됩니다.
물리 기상 증착 (PVD)
PVD는 일련의 진공 증착 방법을 포함합니다. 이는 고체 재료를 물리적으로 증기로 변환하고, 진공을 통해 운반한 다음, 기판 표면에 얇은 막으로 응축시키는 과정을 포함합니다. 스퍼터링과 증발은 일반적인 PVD 기술입니다.
기타 고급 공정
증착 외에도 막을 생성하거나 수정하는 데 다른 기술이 사용됩니다. 이온 주입은 표면에 원자를 삽입하여 특성을 변경하며, 플라즈마 식각은 재료를 선택적으로 제거하여 패턴을 만듭니다.
트레이드오프 및 과제 이해하기
얇은 막은 매우 유용하지만, 제조 및 취급 시 한계와 비용을 결정하는 상당한 공학적 과제를 안고 있습니다.
접착 문제
막의 품질은 기판과의 접착력만큼 좋습니다. 막이 벗겨지거나 떨어지지 않고 완벽하고 영구적으로 달라붙도록 보장하는 것은 특히 막과 기판의 열팽창률이 다를 때 주요 장애물입니다.
균일성과 순도 달성
전체 표면에 걸쳐 완벽하게 균일한 두께와 일관된 화학 조성을 가진 막을 만드는 것은 극도로 어렵습니다. 미세한 결함이나 불순물조차도 전자 또는 광학 장치의 성능을 망칠 수 있습니다.
내구성과 보호
본질적으로 얇은 막은 연약할 수 있습니다. 특정 광학적 또는 전자적 특성을 위해 설계된 막은 기계적으로 견고하지 않을 수 있으며, 종종 추가적인 보호 층(그 자체도 얇은 막임)이 필요합니다.
목표에 맞는 올바른 선택하기
얇은 막의 기능은 전적으로 엔지니어링된 특성에 의해 결정됩니다. 응용 분야는 해결해야 하는 문제의 직접적인 결과입니다.
- 광학에 중점을 둔 경우: 렌즈의 반사 방지 코팅, 카메라의 선택적 필터, 거울 및 디스플레이의 반사층으로 얇은 막을 사용하게 됩니다.
- 전자에 중점을 둔 경우: 트랜지스터의 기본 활성층, 태양 전지의 빛 흡수 재료, OLED 화면의 발광층으로 얇은 막을 접하게 됩니다.
- 기계적 보호에 중점을 둔 경우: 화면의 긁힘 방지, 금속의 부식 방지 또는 움직이는 부품의 마찰 감소를 위해 단단하고 내구성 있는 얇은 막을 적용하게 됩니다.
궁극적으로 이러한 미세한 층은 우리가 매일 의존하는 기술의 성능과 내구성을 가능하게 하는 보이지 않는 기반입니다.
요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 일반적인 예시 | 안경의 반사 방지 코팅, 스마트폰 화면 보호기, 박막 태양 전지 |
| 두께 범위 | 나노미터의 일부에서 수 마이크로미터까지 |
| 주요 증착 방법 | 화학 기상 증착(CVD), 물리 기상 증착(PVD) |
| 주요 응용 분야 | 광학(눈부심 방지), 전자(태양 전지, 트랜지스터), 기계적 보호(긁힘 방지) |
