재료 과학 및 공학에서 증착 방법이란 기판이라고 불리는 표면에 재료의 박막을 적용하는 데 사용되는 모든 공정을 의미합니다. 주요 목적은 전기 전도성, 경도, 부식 저항성 또는 광학적 거동과 같은 기판의 특성을 근본적으로 변경하는 것입니다. 이러한 공정은 크게 물리적 수송 기반 공정과 화학 반응 기반 공정의 두 가지 주요 범주로 나뉩니다.
증착은 단일 기술이 아니라 고성능 코팅을 만들기 위한 일련의 공정입니다. 결정적인 차이점은 코팅이 어떻게 형성되는지에 있습니다. 물리적 방법은 기존 재료를 표면으로 "수송"하는 반면, 화학적 방법은 제어된 화학 반응을 통해 새로운 층을 "성장"시킵니다.
두 가지 근본적인 접근 방식: 물리적 증착 대 화학적 증착
증착을 이해하려면 먼저 두 가지 주요 분야인 물리 기상 증착(PVD)과 화학 기상 증착(CVD)의 핵심 차이점을 파악해야 합니다.
물리적 증착: "수송" 방법
물리적 증착 방법은 고체 또는 액체 공급 재료를 취하여 증기로 변환한 다음 기판으로 물리적으로 수송하여 다시 단단한 박막으로 응축시킵니다. 원자 규모의 스프레이 페인팅 과정이라고 생각할 수 있습니다.
이 범주에는 스퍼터링, 증발, 에어로졸 증착과 같이 미세 입자가 가속되어 기판과 충돌하고 결합하는 기술이 포함됩니다.
물리적 방법은 화학적 방법보다 낮은 온도에서 금속 및 세라믹을 포함한 광범위한 재료를 증착할 수 있는 다용도성으로 높이 평가됩니다.
화학적 증착: "성장" 방법
화학적 증착 방법은 하나 이상의 휘발성 전구체 가스를 반응 챔버로 도입합니다. 이 가스들은 기판 표면에서 반응하고 분해되어 새로운 고체 재료 층을 원자 단위로 "성장"시킵니다.
이 방법의 정의적 특징은 박막을 형성하기 위해 표면에서 직접 발생하는 화학 반응입니다.
이 방법은 그렇지 않으면 만들기 어려울 수 있는 고순도, 균일하고 복잡한 재료를 만드는 기초가 되며, 전자 산업의 초석이 됩니다.
화학 기상 증착(CVD)에 대한 심층 분석
현대 기술에서 CVD의 중요한 역할 때문에 CVD는 많은 전문화된 변형을 가진 광범위한 분야입니다.
핵심 공정
일반적인 CVD 공정에서는 기판을 반응 챔버에 넣고 가열합니다. 전구체 가스가 도입되면 뜨거운 표면에서 반응하여 원하는 박막을 증착합니다. 반응의 부산물은 챔버에서 배출됩니다.
일반적인 CVD 변형
압력, 온도, 반응을 구동하는 데 사용되는 에너지원과 같은 특정 조건에 따라 다양한 유형의 CVD가 생겨납니다.
일반적인 변형에는 다음이 포함됩니다.
- 상압 CVD(APCVD): 정상 대기압에서 작동합니다.
- 저압 CVD(LPCVD): 진공을 사용하여 더 균일한 박막을 만듭니다.
- 플라즈마 강화 CVD(PECVD): 플라즈마를 사용하여 반응을 구동하여 더 낮은 공정 온도를 허용합니다.
- 유기금속 CVD(MOCVD): 유기금속 전구체를 사용하며, 고급 반도체 및 LED 제조에 중요합니다.
산업 전반의 주요 응용 분야
증착 방법은 광범위한 제품을 구동하는 핵심 기술입니다.
전자 및 반도체
CVD와 PVD 모두 마이크로칩 제조에 필수적입니다. CVD는 트랜지스터를 형성하는 초고순도 실리콘, 유전체 및 전도성 박막을 성장시키는 데 사용되며, PVD는 금속 상호 연결을 증착하는 데 자주 사용됩니다.
기계 및 산업 도구
절삭 공구, 드릴 비트 및 엔진 부품에 단단하고 부식 방지 코팅을 적용하여 수명을 획기적으로 연장합니다. 이러한 코팅(종종 질화티타늄 또는 다이아몬드 유사 탄소)은 일반적으로 PVD를 통해 적용됩니다.
항공 우주 및 에너지
증착을 통해 적용된 특수 세라믹 코팅은 제트 엔진의 터빈 블레이드를 극한의 온도에서 보호합니다. 에너지 분야에서는 이러한 방법이 박막 태양 전지를 구성하는 광전지 재료를 증착하는 데 사용됩니다.
상충 관계 이해하기
증착 방법을 선택하는 것은 성능 요구 사항, 재료 호환성 및 비용 간의 균형을 맞추는 문제입니다.
순도 대 다용도성
CVD는 예외적으로 높은 순도와 완벽한 결정 구조를 가진 재료를 만드는 데 탁월하므로 고급 전자 분야에서 지배적입니다. 그러나 높은 온도와 복잡한 화학은 제한적일 수 있습니다.
반면에 PVD는 "무차별 대입" 방식에 가깝습니다. 증발될 수 있는 거의 모든 재료를 증착할 수 있지만, 결과 박막은 "성장된" CVD 박막에 비해 내부 응력이 더 많거나 구조가 덜 완벽할 수 있습니다.
온도 및 기판 민감도
전통적인 CVD는 종종 매우 높은 온도를 필요로 하는데, 이는 플라스틱이나 특정 전자 부품과 같은 민감한 기판을 손상시킬 수 있습니다.
PECVD 및 PVD와 같은 기술은 훨씬 낮은 온도에서 작동하여 코팅할 수 있는 재료 범위를 확장합니다.
복잡성 및 안전성
CVD 공정은 매우 복잡할 수 있으며 종종 독성, 인화성 또는 부식성이 있는 전구체 가스를 포함하므로 상당한 안전 인프라가 필요합니다. PVD는 일반적으로 더 깨끗한 공정이지만 에너지 집약적일 수 있습니다.
목표에 맞는 올바른 선택하기
귀하의 응용 분야의 특정 목표가 최적의 증착 전략을 결정할 것입니다.
- 초고순도 반도체 박막을 만드는 것이 주된 목표인 경우: CVD는 정확한 화학량론과 결정 구조를 가진 재료를 성장시킬 수 있는 능력 때문에 일반적으로 더 우수한 선택입니다.
- 열에 민감한 도구에 단단하고 내마모성 코팅을 적용하는 것이 주된 목표인 경우: PVD가 더 실용적이며 더 낮은 온도에서 더 넓은 범위의 단단한 재료를 증착할 수 있습니다.
- 나노튜브 또는 나노와이어와 같은 새로운 나노 재료를 탐색하는 것이 주된 목표인 경우: CVD는 처음부터 이러한 복잡한 구조를 합성하는 데 필요한 화학 반응 경로를 제공합니다.
화학적으로 박막을 "성장"시키는 것과 물리적으로 "수송"하는 것 사이의 근본적인 차이점을 이해하는 것이 특정 엔지니어링 과제에 적합한 도구를 선택하는 열쇠입니다.
요약표:
| 방법 유형 | 핵심 공정 | 주요 응용 분야 | 주요 장점 |
|---|---|---|---|
| 물리 기상 증착(PVD) | 증기를 통해 재료를 기판으로 수송 | 경질 코팅, 금속 박막, 도구 | 다용도성, 낮은 온도, 넓은 재료 범위 |
| 화학 기상 증착(CVD) | 기판 위 화학 반응을 통해 박막 성장 | 반도체, 전자 제품, 순수 재료 | 고순도, 균일한 코팅, 복잡한 구조 |
정밀 박막 코팅으로 재료를 향상시킬 준비가 되셨습니까?
KINTEK은 증착 공정을 위한 첨단 실험실 장비 및 소모품 공급을 전문으로 합니다. 반도체 개발, 내마모성 도구 제작 또는 나노 재료 탐색 등, 당사의 솔루션은 신뢰성과 효율성으로 우수한 결과를 달성하도록 돕습니다.
귀하의 특정 실험실 요구 사항을 지원할 수 있는 당사의 전문 지식에 대해 논의하려면 오늘 문의하십시오.

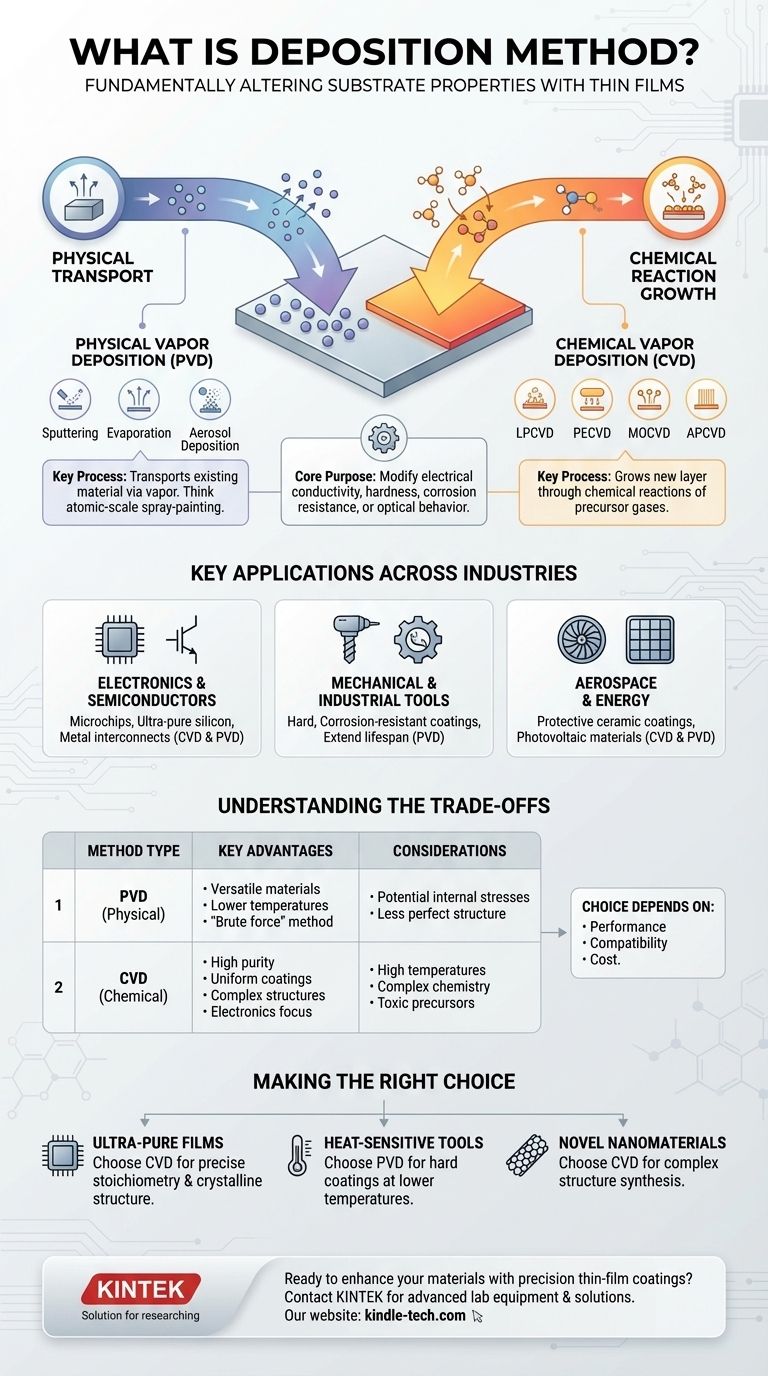

시각적 가이드
