첨단 재료 과학 분야에서, 스퍼터 손상(sputter damage)은 스퍼터링(sputtering)으로 알려진 박막 증착 과정 중에 기판에 가해지는 물리적 또는 화학적 손상을 의미합니다. 이 손상은 고에너지 입자가 기판을 충격하여 발생하며, 민감한 광전자 장치에 투명 전극과 같은 재료를 증착할 때 흔히 발생하는 문제입니다.
스퍼터링은 고품질의 강력하게 접착된 박막을 생성하는 강력하고 다재다능한 방법입니다. 그러나 매우 효과적인 고에너지 메커니즘은 또한 주요 단점이 되어, 기저 재료에 스퍼터 손상을 입힐 내재적 위험을 만듭니다.

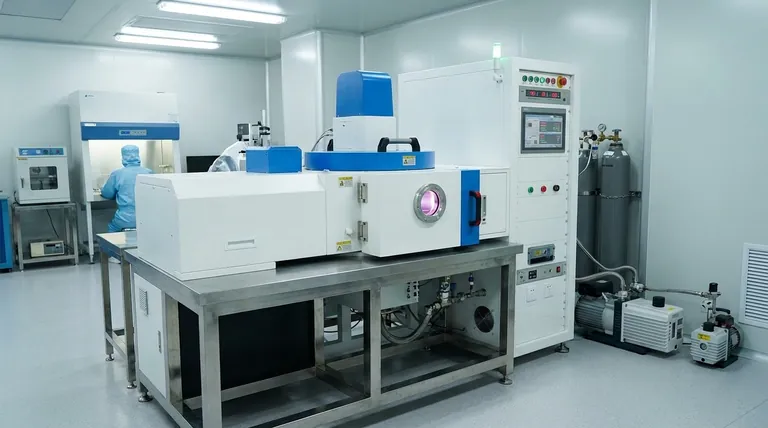

스퍼터링이란? 공정의 기초
손상을 이해하려면 먼저 공정을 이해해야 합니다. 스퍼터링은 다양한 표면에 매우 얇고 균일한 막을 생성하는 데 사용되는 물리적 증착(PVD) 기술입니다.
핵심 메커니즘: 원자 충돌
이 공정은 플라즈마를 생성하고 비활성 가스(예: 아르곤)의 이온을 타겟(target)으로 알려진 소스 재료를 향해 가속시키는 것으로 시작됩니다.
이 고에너지 이온이 타겟에 부딪히면 운동량을 전달하여 타겟 재료에서 원자를 튕겨내거나 "스퍼터링"합니다.
이렇게 방출된 원자는 진공 챔버를 통과하여 기판에 증착되고, 점차 우수한 특성을 가진 박막을 형성합니다.
스퍼터 손상의 원인
조밀하고 잘 접착된 막을 생성하는 데 스퍼터링을 매우 효과적으로 만드는 동일한 에너지가 잠재적 손상의 원인이기도 합니다.
고에너지 입자의 역할
스퍼터링된 원자는 상당한 운동 에너지를 가지고 타겟을 떠납니다. 이 에너지는 원자가 기판 표면에 약간 박히는 데 도움이 되어 매우 강한 결합과 조밀한 막 구조를 생성하므로 유익합니다.
에너지가 파괴적이 될 때
기판이 민감한 경우, 이러한 고에너지 충격은 파괴적일 수 있습니다. 이는 기판의 결정 격자에서 원자를 변위시키거나, 화학 결합을 끊거나, 재료의 전자적 특성을 변경할 수 있습니다.
이는 이온 충격에 쉽게 분해될 수 있는 유기 고체와 같은 재료에 특히 해당됩니다. 섬세한 전자 부품의 경우, 이는 장치 기능을 손상시키거나 파괴하는 결함을 유발할 수 있습니다.
트레이드오프 이해: 전력 대 정밀도
스퍼터링을 선택하는 것은 스퍼터 손상을 포함한 내재된 위험과 비교하여 명확한 장점을 기반으로 한 결정입니다.
스퍼터링의 장점
스퍼터링은 여러 가지 이유로 대량 생산에 널리 사용됩니다. 넓은 영역에 걸쳐 강력한 막 접착력과 뛰어난 균일성을 제공합니다.
이 공정은 핀홀과 같은 결함이 거의 없이 높은 막 순도와 밀도를 제공합니다. 결정적으로, 다른 방법으로는 다루기 어려운 매우 높은 융점을 가진 화합물 및 원소를 포함하여 사실상 모든 재료를 증착하는 데 사용할 수 있습니다.
단점 및 위험
주요 기술적 위험은 기판에 대한 스퍼터 손상입니다. 이 공정은 특정 재료에 대해 대안보다 느릴 수 있으며, 일반적으로 초기 장비 비용이 더 높습니다.
또한, 증발과 같은 기술보다 낮은 진공 범위에서 작동하기 때문에 막이나 기판에 기체 불순물을 유입할 가능성이 더 큽니다.
이것을 프로젝트에 적용하는 방법
증착 방법 선택은 재료의 민감도와 막 품질에 대한 최종 목표에 맞춰야 합니다.
- 견고한 기판에 대한 막 접착력과 밀도에 중점을 둔다면: 스퍼터링은 고품질의 내구성 있는 막을 생산하므로 탁월한 선택입니다.
- 깨지기 쉬운 유기 또는 전자 재료에 증착하는 데 중점을 둔다면: 스퍼터링 매개변수(예: 압력, 전력)를 신중하게 제어하거나 중요한 스퍼터 손상을 피하기 위해 저에너지 기술을 고려해야 합니다.
- 저렴한 비용으로 간단하고 민감하지 않은 표면을 코팅하는 데 중점을 둔다면: 열 증발과 같은 공정이 충분할 수 있지만, 결과적인 막 품질은 스퍼터링된 막과 일치하지 않을 수 있습니다.
궁극적으로 스퍼터 손상을 관리하는 것은 우수한 막을 위한 힘과 기저 부품을 보존하는 데 필요한 섬세함 사이의 균형을 마스터하는 것입니다.
요약 표:
| 측면 | 핵심 통찰 |
|---|---|
| 정의 | 스퍼터링 중 고에너지 입자 충격으로 인해 기판에 발생하는 물리적/화학적 손상. |
| 주요 원인 | 증착 공정에 사용되는 스퍼터링된 원자 및 플라즈마 이온의 높은 운동 에너지. |
| 고위험 재료 | 민감한 광전자 장치, 유기 고체 및 섬세한 전자 부품. |
| 트레이드오프 | 높은 막 접착력 및 밀도 대 기저 기판 손상 위험. |
| 완화 | 스퍼터링 매개변수(압력, 전력)의 신중한 제어 또는 저에너지 증착 기술 사용. |
