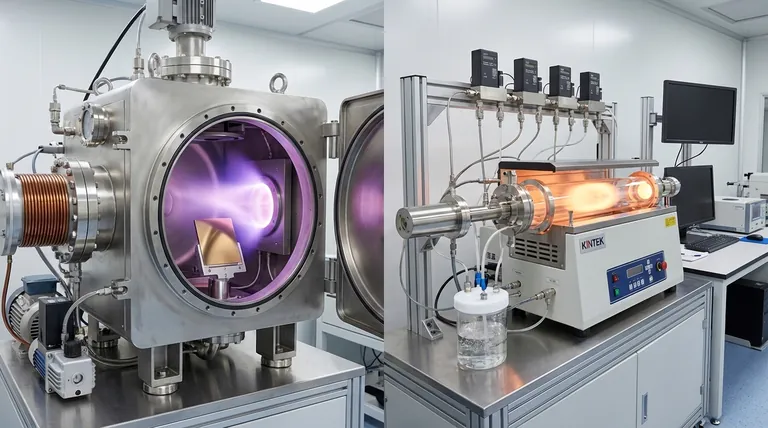

화학 기상 증착과 PVD의 차이점은 무엇인가요?주요 인사이트 설명

화학 기상 증착(CVD)과 물리적 기상 증착(PVD)은 다양한 산업에서 널리 사용되는 두 가지 박막 증착 기술입니다.두 방법 모두 기판에 박막을 증착하는 것을 목표로 하지만 프로세스, 작동 조건 및 결과물에서 큰 차이가 있습니다.CVD는 일반적으로 고온을 필요로 하는 기체 전구체와 관련된 화학 반응에 의존하며 부식성 부산물을 생성할 수 있습니다.이와 달리 PVD는 고체 또는 액체 물질을 물리적으로 기화시키고 더 낮은 온도에서 작동하며 부식성 부산물을 피합니다.CVD와 PVD 중 선택은 원하는 필름 특성, 기판 재료 및 애플리케이션 요구 사항과 같은 요소에 따라 달라집니다.

핵심 사항을 설명합니다:

화학 기상 증착과 PVD의 차이점은 무엇인가요?주요 인사이트 설명
  1. 프로세스 메커니즘:

    • CVD:가열된 기판 표면에서 기체 전구체의 화학 반응을 포함합니다.기체 분자가 기판에 흡착하고 반응하여 고체 필름을 형성합니다.이 공정은 다방향으로 진행되므로 복잡한 형상을 균일하게 코팅할 수 있습니다.
    • PVD:고체 또는 액체 물질을 물리적으로 기화시킨 다음 증기로 기판으로 운반하여 응축시켜 박막을 형성합니다.PVD는 가시광선 공정이므로 평평하거나 단순한 형상에 더 적합합니다.
  2. 온도 요구 사항:

    • CVD:일반적으로 500°C~1100°C의 고온에서 작동합니다.이러한 고온 환경은 화학 반응을 촉진하지만 사용할 수 있는 기판의 종류를 제한할 수 있습니다.
    • PVD:CVD에 비해 낮은 온도에서 작동하므로 온도에 민감한 기판에 적합합니다.그러나 전자빔 PVD(EBPVD)와 같은 일부 PVD 기술은 상대적으로 낮은 온도에서 높은 증착률을 달성할 수 있습니다.
  3. 부산물 및 불순물:

    • CVD:종종 부식성 가스 부산물이 발생하여 공정이 복잡해지고 추가적인 안전 조치가 필요할 수 있습니다.또한 고온으로 인해 증착된 필름에 불순물이 발생할 수 있습니다.
    • PVD:부식성 부산물을 생성하지 않으므로 더 깨끗한 공정입니다.그러나 증착 속도는 일반적으로 CVD에 비해 낮습니다.
  4. 증착 속도:

    • CVD:일반적으로 더 높은 증착 속도를 제공하므로 두꺼운 필름이나 높은 처리량이 필요한 애플리케이션에 적합합니다.
    • PVD:일반적으로 증착 속도가 낮지만, EBPVD와 같은 고급 기술은 0.1~100μm/min의 속도를 달성할 수 있습니다.
  5. 재료 활용 효율성:

    • CVD:기체 전구체가 복잡한 형상을 균일하게 코팅할 수 있어 재료 활용 측면에서 효율적입니다.
    • PVD:특히 재료 활용 효율이 매우 높은 EBPVD와 같은 기술에서도 효율적입니다.
  6. 응용 분야:

    • CVD:고품질의 균일한 필름이 필요한 반도체 제조에 주로 사용됩니다.또한 도구, 광학 부품 및 내마모성 표면을 코팅하는 데에도 사용됩니다.
    • PVD:장식용 코팅, 부식 방지층, 내마모성 필름에 널리 사용됩니다.또한 태양광 패널과 의료 기기 생산에도 사용됩니다.
  7. 장비 및 운영 복잡성:

    • CVD:고온 및 부식성 가스를 처리하기 위한 특수 장비가 필요합니다.또한 이 공정은 숙련된 작업자와 반응 조건에 대한 정밀한 제어가 필요합니다.
    • PVD:진공 조건이 필요하며 경우에 따라 열 방출을 관리하기 위한 냉각 시스템이 필요합니다.장비는 일반적으로 CVD 시스템보다 덜 복잡하지만 여전히 숙련된 조작이 필요합니다.

요약하면, CVD와 PVD 중 선택은 원하는 필름 특성, 기판 재료, 작업 제약 조건 등 애플리케이션의 특정 요구 사항에 따라 달라집니다.CVD는 고온, 고증착률 애플리케이션에 선호되는 반면, PVD는 복잡한 형상의 저온, 청정 공정에 선호됩니다.

요약 표:

측면 CVD PVD
공정 메커니즘 가열된 기판 표면에서 기체 전구체의 화학 반응 고체/액체 물질의 물리적 기화, 기판 응축
온도 높음(500°C~1100°C) 더 낮고 온도에 민감한 기판에 적합
부산물 부식성 가스 부산물 부식성 부산물 없음
증착 속도 높음 낮음(0.1~100μm/min, EBPVD와 같은 고급 기술 사용 시)
재료 효율성 복잡한 형상에 균일하고 높은 코팅 특히 EBPVD를 통한 높은 코팅
응용 분야 반도체, 공구, 광학 부품, 내마모성 표면 장식용 코팅, 부식 방지층, 태양광 패널, 의료 기기
장비 복잡성 높음, 부식성 가스 및 고온 취급 필요 낮음, 진공 조건 및 냉각 시스템 필요
