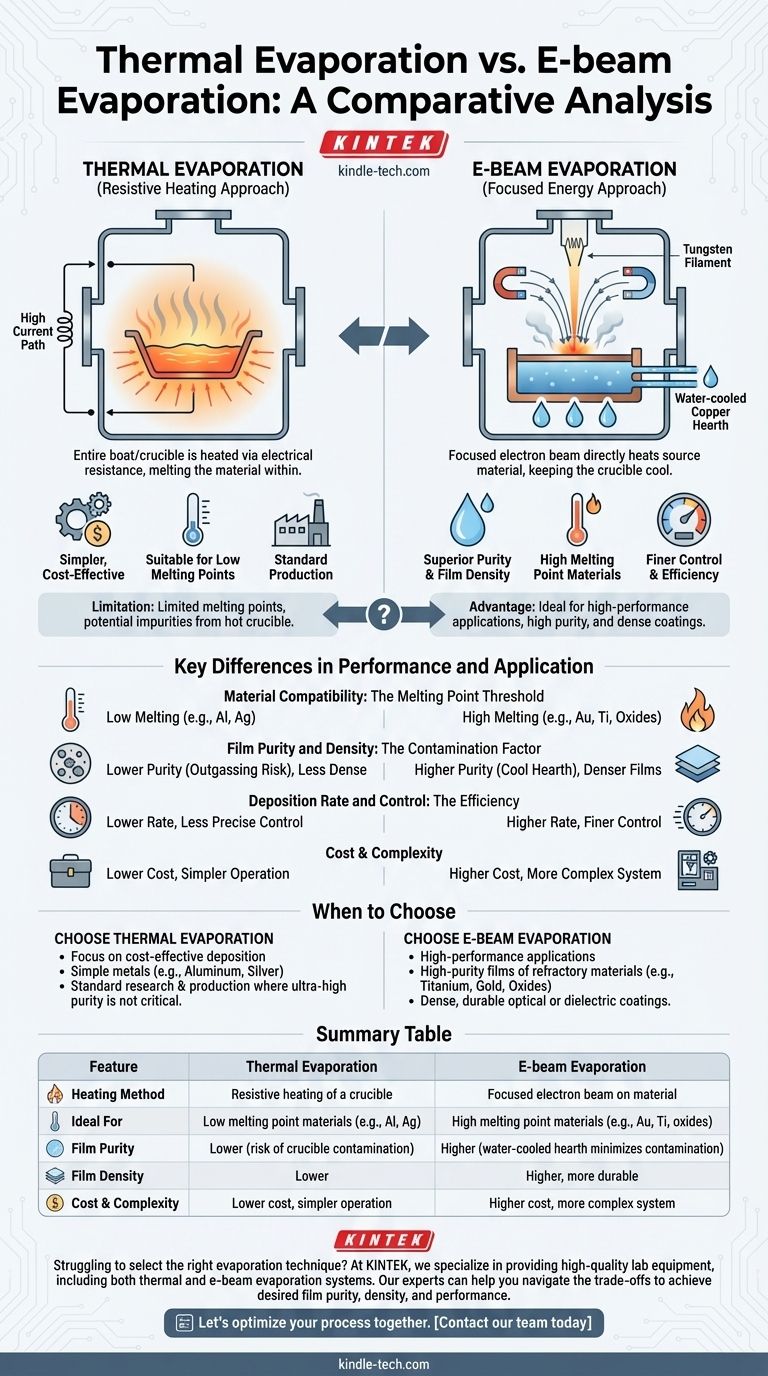

열 증착과 전자빔 증착의 차이점은 무엇인가요?요구 사항에 적합한 PVD 기술 선택하기

열 증착과 전자빔 증착은 모두 기판에 박막을 증착하는 데 사용되는 물리적 기상 증착(PVD) 기술입니다.주요 차이점은 소스 재료를 기화시키는 방법에 있습니다.열 증발은 전류에 의해 생성된 열을 사용하여 재료를 녹이고 증발시키므로 융점이 낮은 재료에 적합합니다.반면 전자빔 증발은 고에너지 전자빔을 사용하여 재료를 직접 가열하고 증발시키므로 산화물과 같은 융점이 높은 재료를 처리할 수 있습니다.전자빔 증착은 열 증착에 비해 코팅 밀도가 높고 증착률이 높으며 불순물 위험이 낮다는 장점이 있습니다.두 가지 방법 모두 재료 특성과 원하는 필름 특성에 따라 적용 분야가 다릅니다.

핵심 사항을 설명합니다:

열 증착과 전자빔 증착의 차이점은 무엇인가요?요구 사항에 적합한 PVD 기술 선택하기
  1. 기화 방법:

    • 열 증발:전류를 사용하여 도가니를 가열하여 원료 물질을 녹이고 증발시킵니다.이 방법은 저항 가열에 의존하며 융점이 낮은 재료에 효과적입니다.
    • 전자빔 증발:고에너지 전자의 집중된 빔을 사용하여 소스 물질을 직접 가열하고 증발시킵니다.이 방법은 열 증발로 승화되지 않을 수 있는 산화물과 같이 융점이 높은 재료에 특히 효과적입니다.
  2. 재료 적합성:

    • 열 증발:알루미늄, 금, 은과 같이 비교적 녹는 온도가 낮은 소재에 가장 적합합니다.녹는점이 높은 재료에는 효과가 떨어집니다.
    • 전자빔 증발:전자빔이 제공하는 강력한 국소 가열로 내화성 금속 및 산화물을 포함한 고융점 소재를 처리할 수 있습니다.
  3. 증착 속도:

    • 열 증발:일반적으로 가열 과정이 덜 강렬하고 국소적이기 때문에 전자빔 증착에 비해 증착률이 낮습니다.
    • 전자빔 증착:전자빔의 집중된 에너지로 인해 물질을 빠르게 가열하고 증발시켜 증착 속도가 빨라집니다.
  4. 필름 품질:

    • 열 증발:입자 크기가 더 큰 필름을 생성하고 밀도가 낮아 코팅의 기계적 및 광학적 특성에 영향을 줄 수 있습니다.
    • 전자빔 증발:입자 크기가 더 작고 더 조밀하고 균일한 박막을 생성하여 기계적 강도와 광학적 특성을 향상시킵니다.
  5. 불순물 제어:

    • 열 증발:특히 재료가 고온에서 도가니와 반응하는 경우 도가니 또는 발열체에서 불순물이 유입될 수 있습니다.
    • 전자빔 증발:전자빔이 재료를 직접 가열하여 오염 물질을 유입할 수 있는 도가니 또는 기타 구성 요소와의 접촉을 최소화하므로 불순물의 위험을 줄입니다.
  6. 에너지 전달:

    • 열 증발:열 전도에 의존하여 도가니에서 재료로 열을 전달하므로 효율이 떨어지고 불균일하게 가열되기 쉽습니다.
    • 전자빔 증발:높은 운동 에너지를 재료에 직접 전달하여 효율적이고 국소적인 가열을 보장하므로 정밀한 온도 제어가 필요한 재료에 특히 유용합니다.
  7. 응용 분야:

    • 열 증발:장식용 코팅, 간단한 광학 필름 및 특정 전자 응용 분야와 같이 비용과 단순성이 우선시되는 응용 분야에서 일반적으로 사용됩니다.
    • 전자빔 증발:고급 광학, 반도체 장치, 고온 환경용 코팅 등 고밀도, 고품질 필름이 필요한 고성능 애플리케이션에 선호됩니다.

이러한 주요 차이점을 이해함으로써 장비 및 소모품 구매자는 특정 재료 및 애플리케이션 요구 사항에 가장 적합한 방법에 대해 정보에 입각한 결정을 내릴 수 있습니다.

요약 표:

측면 열 증발 전자빔 증발
기화 방법 도가니의 저항 가열을 위해 전류를 사용합니다. 직접 가열을 위해 고에너지 전자빔을 사용합니다.
재료 적합성 녹는점이 낮은 재료(예: 알루미늄, 금, 은)에 가장 적합합니다. 녹는점이 높은 재료(예: 산화물, 내화성 금속)에 이상적입니다.
증착 속도 가열 강도가 낮기 때문에 증착 속도가 더 빠릅니다. 집중된 전자빔 에너지로 인해 증착 속도가 빨라집니다.
필름 품질 더 큰 입자 크기, 더 낮은 밀도. 입자 크기가 작고 밀도가 높고 균일한 필름.
불순물 제어 도가니 또는 발열체로 인한 불순물 위험이 높습니다. 재료를 직접 가열하기 때문에 불순물 위험이 낮습니다.
에너지 전달 열전도에 의존하여 효율성이 떨어집니다. 정밀하고 국소적인 가열을 위한 직접 고에너지 전달.
응용 분야 장식용 코팅, 간단한 광학 필름, 기본 전자 제품. 고급 광학, 반도체, 고온 코팅.

애플리케이션에 적합한 PVD 기술을 선택하는 데 도움이 필요하신가요? 지금 바로 전문가에게 문의하세요. 전문가에게 문의하세요!
