단조 프레스는 압축력을 가하여 금속을 원하는 형태로 성형하거나 변형하는 원리로 작동합니다.이 공정은 일반적으로 유체 압력을 활용하여 필요한 힘을 생성하는 유압 시스템을 사용하여 이루어집니다.유압 단조 프레스의 주요 구성 요소는 단조 공정에서 정밀한 제어, 안전 및 효율성을 보장하기 위해 함께 작동합니다.아래에서는 단조 프레스의 원리와 주요 구성 요소의 역할에 대해 자세히 살펴봅니다.
핵심 포인트 설명:
-

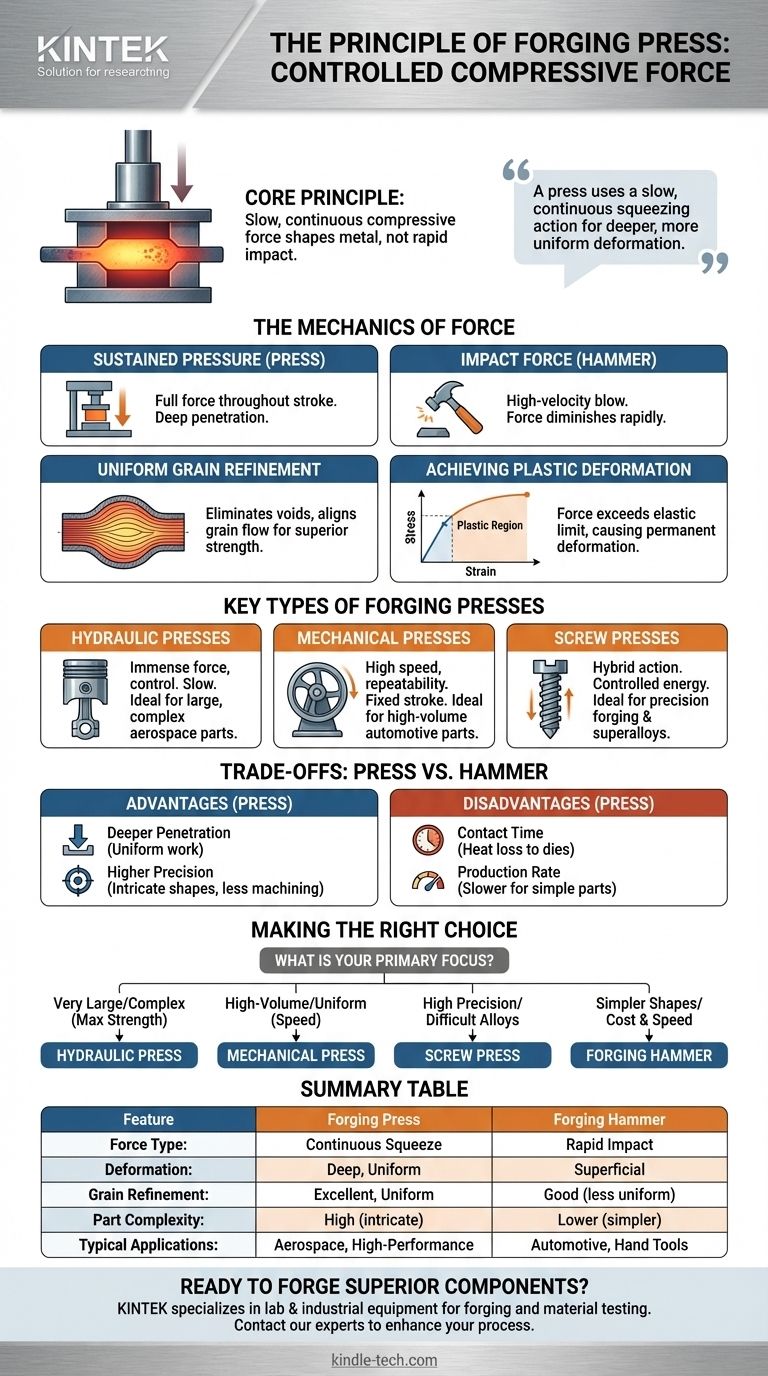

단조 프레스 작동 원리:
- 단조 프레스는 압축력을 이용해 금속을 성형합니다.이 힘은 기계, 유압 또는 공압으로 생성되며, 유압 시스템은 높고 일관된 압력을 전달할 수 있기 때문에 가장 일반적으로 사용됩니다.
- 유압 시스템은 밀폐된 유체에 가해지는 압력은 모든 방향으로 동일하게 전달된다는 파스칼의 법칙에 따라 작동합니다.이 원리를 통해 유압 실린더는 금속 공작물에 가해지는 힘을 증폭시킬 수 있습니다.
-
주요 구성 요소와 기능:
- 유압 실린더:단조력을 생성하는 핵심 부품입니다.유압을 직선 운동으로 변환하여 프레스 플레이트를 구동하여 공작물에 힘을 가합니다.
- 오일 탱크:시스템 내에서 압력을 전달하는 데 필수적인 유압유를 저장합니다.원활한 작동을 위해서는 유체가 깨끗하고 오염 물질이 없어야 합니다.
- 압력 게이지:유압을 모니터링하여 시스템이 안전하고 최적의 매개 변수 내에서 작동하는지 작업자가 확인할 수 있습니다.
- 릴리프 밸브:여분의 유압유를 오일 탱크로 다시 방출하여 과압으로부터 시스템을 보호하고 구성품의 손상을 방지합니다.
- 수동 제어 밸브:작업자가 유압 유체의 흐름을 조절하여 누르는 동작의 속도와 힘을 제어할 수 있습니다.
- 리미트 스위치:유압 실린더를 미리 정해진 위치에서 정지시켜 프레스 플레이트의 정밀한 움직임을 보장하여 정확성과 안전성을 높입니다.
- 안전 도어:작동 중 움직이는 부품과 고압 시스템으로부터 작업자를 보호하기 위한 물리적 장벽을 제공합니다.
- 프레싱 플레이트:공작물과 직접 접촉하여 압축력을 가하여 금속을 성형하거나 변형하는 부품입니다.
-
유압 단조 프레스의 장점:
- 높은 힘 출력:유압 시스템은 엄청난 힘을 생성할 수 있어 크고 밀도가 높은 금속 부품을 단조하는 데 적합합니다.
- 정밀 제어:압력과 속도를 미세하게 조정할 수 있어 일관된 결과를 보장하고 재료 낭비를 최소화합니다.
- 다용도성:유압 단조 프레스는 단순한 형상부터 복잡한 형상까지 다양한 재료와 형상을 처리할 수 있습니다.
- 안전 기능:안전 도어 및 릴리프 밸브와 같은 구성 요소는 작업자의 안전을 강화하고 장비를 손상으로부터 보호합니다.
-
단조 프레스의 응용 분야:
- 단조 프레스는 자동차, 항공우주, 제조 등의 산업에서 기어, 크랭크샤프트, 터빈 블레이드와 같은 부품을 생산하는 데 널리 사용됩니다.
- 또한 높은 강도와 내구성이 요구되는 공구, 기계 부품 및 구조 부품 생산에도 사용됩니다.
단조 프레스의 원리와 주요 구성 요소의 역할을 이해함으로써 운영자와 구매자는 장비 선택, 유지보수 및 작동에 대해 정보에 입각한 결정을 내릴 수 있습니다.이러한 지식은 단조 공정에서 최적의 성능, 안전 및 효율성을 보장합니다.
요약 표:
| 주요 구성 요소 | 기능 |
|---|---|
| 유압 실린더 | 유압을 선형 운동으로 변환하여 단조력을 가합니다. |
| 오일 탱크 | 압력 전달을 위해 깨끗한 유압유를 저장합니다. |
| 압력 게이지 | 안전하고 최적의 작동을 보장하기 위해 유압을 모니터링합니다. |
| 릴리프 밸브 | 과압을 방지하고 부품을 보호하기 위해 과도한 유체를 방출합니다. |
| 수동 제어 밸브 | 유체 흐름을 조절하여 누르는 동작의 속도와 힘을 제어합니다. |
| 리미트 스위치 | 실린더를 미리 정해진 위치에서 정지시켜 정확한 움직임을 보장합니다. |
| 안전 도어 | 움직이는 부품과 고압 시스템으로부터 작업자를 보호합니다. |
| 프레스 플레이트 | 압축력을 직접 가하여 금속 공작물을 성형하거나 변형합니다. |
