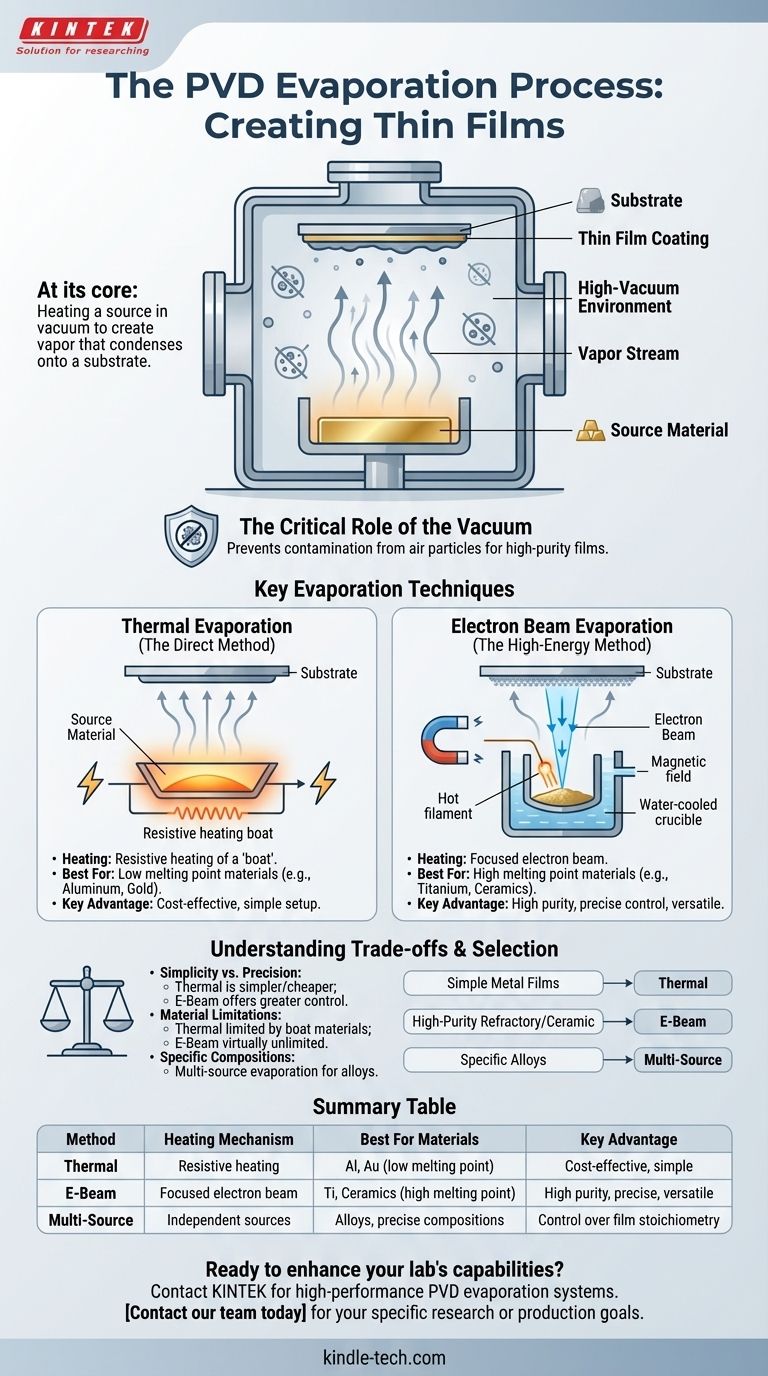

PVD(물리적 기상 증착) 증발 공정에는 고진공 환경에서 열을 가하여 고체 또는 액체 물질을 증기상으로 변환하는 과정이 포함됩니다. 이 기화된 물질은 진공을 통해 확산되어 기판에 응축되어 얇은 필름을 형성합니다. 이 프로세스는 고도로 제어 가능하므로 나노미터에서 마이크로미터에 이르는 필름 두께로 원소, 합금 또는 화합물을 정밀하게 증착할 수 있습니다. 음극 아크 증발 및 다중 소스 증발과 같은 기술은 특정 필름 구성 및 특성을 달성하는 데 사용됩니다. 고진공 환경은 다른 가스 분자의 간섭을 최소화하여 고순도 코팅을 보장합니다.
설명된 핵심 사항:
-
재료 기화:
- PVD 증발에서는 원료 물질(고체 또는 액체)이 증발점에 도달할 때까지 가열됩니다. 이는 저항 가열, 전자 빔 가열 또는 레이저 가열과 같은 방법을 통해 달성할 수 있습니다. 고진공 환경에서는 기화된 원자나 분자가 다른 가스 분자와의 심각한 충돌 없이 기판으로 이동하여 증착의 순도를 유지합니다.
-
진공을 통한 운송:
- 일단 기화되면 재료는 진공 챔버를 통해 기판으로 이동합니다. 진공은 다른 가스의 존재를 최소화하여 오염을 줄이고 기화된 재료가 제어된 방식으로 기판에 도달하도록 보장합니다. 이 단계는 균일하고 고품질의 박막을 달성하는 데 중요합니다.
-
기판의 응축:
- 기판에 도달하면 기화된 물질이 응축되어 얇은 필름을 형성합니다. 기판의 온도, 표면 상태 및 방향은 필름의 접착력, 균일성 및 미세 구조에 영향을 미칠 수 있습니다. 원하는 필름 특성을 얻으려면 이러한 매개변수를 적절하게 제어하는 것이 필수적입니다.
-
PVD 증발 기술의 유형:
- 음극 아크 증발: 전기 아크를 이용하여 타겟 물질을 증발시키는 방법입니다. 아크는 고도로 이온화된 플라즈마를 생성한 다음 기판을 향해 전달됩니다. 이 기술은 조밀하고 접착력이 강한 코팅을 생산하는 것으로 알려져 있으며, 높은 내마모성을 요구하는 응용 분야에 자주 사용됩니다.
- 다중 소스 증발: 이 기술은 여러 증발 소스를 동시에 사용하는 것과 관련이 있습니다. 각 소스의 강도와 구성을 제어함으로써 합금이나 다층 구조와 같은 복잡한 필름 구성을 만드는 것이 가능합니다. 이 방법은 맞춤형 재료 특성이 필요한 응용 분야에 특히 유용합니다.
-
PVD 증발의 장점:
- 고순도: 고진공 환경으로 오염을 최소화하여 고순도 코팅이 가능합니다.
- 정밀제어: 필름의 두께, 조성, 미세구조 등을 정밀하게 제어할 수 있는 공정입니다.
- 다재: PVD 증착은 금속, 세라믹, 복합재료 등 다양한 재료를 증착할 수 있어 전자, 광학, 코팅 등 다양한 응용분야에 적합합니다.
-
PVD 증발의 응용:
- 전자제품: 반도체 소자의 도전층, 절연층 증착에 사용됩니다.
- 광학: 반사방지코팅, 거울, 광학필터 생산에 적용됩니다.
- 코팅: 공구, 자동차 부품, 소비재 등의 내마모성, 내식성, 장식용 코팅재로 활용됩니다.
요약하자면, PVD 증발은 박막 증착을 위한 다재다능하고 정밀한 방법으로, 높은 순도와 필름 특성 제어 기능을 제공합니다. 음극 아크 증발 및 다중 소스 증발과 같은 기술은 기능을 더욱 향상시켜 다양한 산업에서 귀중한 프로세스로 만듭니다.
요약표:
| 주요 측면 | 세부 |
|---|---|
| 재료 기화 | 고진공 환경에서 고체/액체 재료를 가열하여 기화시킵니다. |
| 진공을 통한 운송 | 기화된 물질은 진공을 통해 이동하여 오염을 최소화합니다. |
| 기판의 응축 | 재료가 기판에 응축되어 얇은 필름을 형성합니다. |
| 기법 | 음극 아크 증발, 다중 소스 증발. |
| 장점 | 고순도, 정밀 제어 및 다양성. |
| 응용 | 전자, 광학 및 내마모성 코팅. |
