열 증착은 물리적 기상 증착(PVD) 기술입니다. 이는 진공 환경에서 재료를 기화점까지 가열하는 것을 포함합니다. 이렇게 하면 재료가 증발한 다음 기판에 얇은 막으로 증착됩니다. 이 공정은 단순성, 낮은 전력 소비, 부드러운 증착으로 잘 알려져 있습니다. 증발된 입자 에너지는 일반적으로 약 0.12eV입니다.

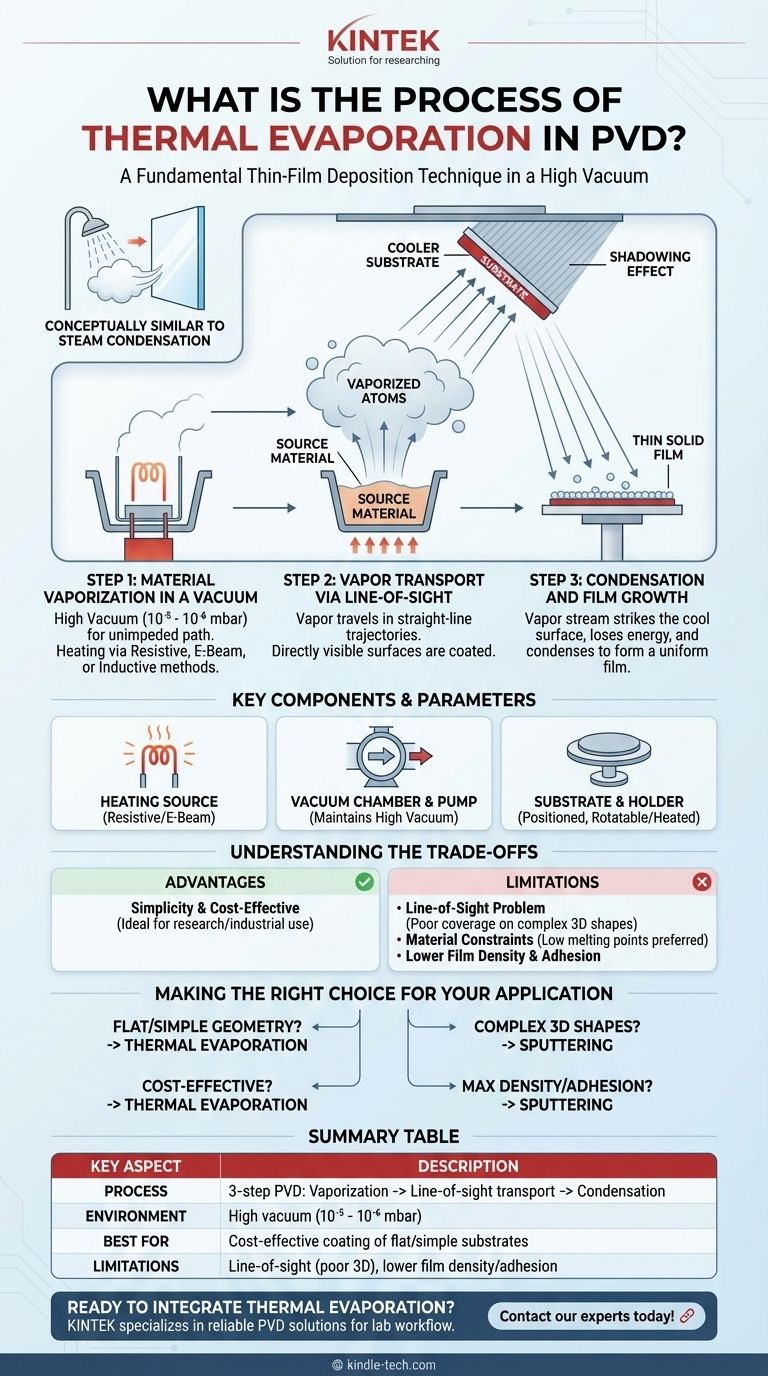

PVD에서 열 증착의 5가지 주요 단계
1. 재료 가열
공정은 재료를 가열하는 것으로 시작됩니다. 이는 텅스텐 필라멘트나 도가니와 같은 저항성 열원을 사용하여 수행되는 경우가 많습니다. 재료는 녹는점에 도달한 다음 기화점에 도달할 때까지 가열됩니다. 이 단계에서 증발하기 시작합니다.
2. 진공 환경
열 증발은 고진공 환경에서 이루어집니다. 압력은 일반적으로 10^-5 토르 미만입니다. 이 진공은 증발된 입자의 평균 자유 경로가 증발원과 기판 사이의 거리보다 길기 때문에 매우 중요합니다. 이렇게 하면 입자가 큰 충돌 없이 이동하여 기판을 향한 방향과 에너지를 유지할 수 있습니다.
3. 기판에 증착
증발된 물질은 진공 챔버를 통해 이동하여 소스 위에 위치한 기판에 증착됩니다. 기판은 일반적으로 200mm에서 1미터까지 다양한 거리에 배치할 수 있습니다. 이는 증착 공정의 특정 요구 사항에 따라 달라집니다.
4. 증발된 입자의 에너지
증발되는 입자는 열 에너지에 해당하는 에너지를 갖습니다. 이는 일반적으로 1eV 미만입니다. 이 낮은 에너지 증착은 부드럽고 높은 에너지 증착 방법으로 손상될 수 있는 재료에 적합합니다.
5. 장점 및 응용 분야
열 증착은 단순성과 저렴한 비용으로 선호됩니다. 증기압이 높은 재료를 증착하는 데 특히 유용합니다. 또한 고순도 및 균일한 코팅이 필요한 응용 분야에도 이상적입니다. 일반적인 응용 분야로는 전자 및 광학 분야의 금속 필름 증착이 있습니다.
다른 PVD 방법과의 비교
열 증착은 간단한 방법이지만 스퍼터링 및 아크 증착과 같은 다른 PVD 기술은 더 높은 에너지 공정을 필요로 합니다. 이로 인해 필름 특성이 달라질 수 있습니다. 예를 들어, 아크 증착은 고도로 이온화된 입자를 생성하여 증착된 필름의 접착력과 밀도를 향상시킬 수 있습니다.
