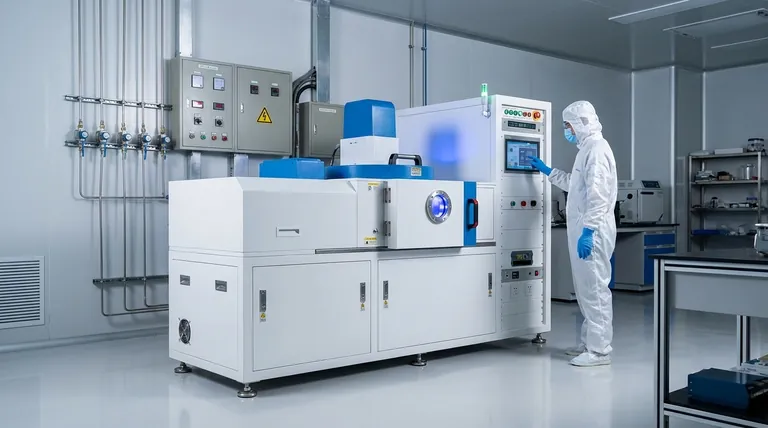

증착의 스퍼터링 방식이란? 고순도 박막 코팅 가이드

가장 간단하게 말하면, 스퍼터링은 초박막 재료를 만드는 데 사용되는 물리적 공정입니다. 진공 상태에서 타겟으로 알려진 소스 재료를 고에너지 이온으로 충격하여 타겟에서 원자를 분리시키고 기판에 증착시켜 코팅을 형성하는 방식으로 작동합니다.

스퍼터링은 근본적으로 미세한 당구 게임과 유사한 운동량 전달 과정입니다. 활성화된 가스 이온을 "큐볼"로 사용하여 타겟의 원자를 타격함으로써, 고순도 필름을 한 번에 한 원자씩 구축하는 매우 제어되고 다재다능한 방법을 제공합니다.

스퍼터링 작동 방식: 단계별 분석

스퍼터링의 가치를 이해하려면 먼저 핵심 메커니즘을 이해해야 합니다. 전체 공정은 결과 필름의 순도와 품질을 보장하기 위해 밀폐된 진공 챔버 내에서 이루어집니다.

1단계: 환경 준비

이 공정은 기판(코팅될 물체)과 타겟(코팅용 소스 재료)을 진공 챔버에 배치하는 것으로 시작됩니다. 이 챔버는 그 다음 소량의 불활성 가스, 가장 일반적으로 아르곤으로 채워집니다.

2단계: 플라즈마 생성

타겟과 기판 사이에 고전압이 인가되며, 타겟은 음극 역할을 합니다. 이 강한 전기장은 챔버를 활성화하고 아르곤 원자에서 전자를 분리하여 플라즈마로 알려진 빛나는 이온화된 가스를 생성합니다.

3단계: 이온 충격

플라즈마에서 생성된 양전하를 띤 아르곤 이온은 이제 음전하를 띤 타겟을 향해 강하게 가속됩니다. 이들은 매우 빠른 속도로 타겟 표면과 충돌합니다.

4단계: 방출 및 증착

이 고에너지 충격은 타겟 재료 표면에서 원자를 물리적으로 분리시킵니다. 이렇게 방출된 원자들은 진공 챔버를 통과하여 기판에 착륙하고, 점차적으로 쌓여 얇고 균일한 필름을 형성합니다.

스퍼터링이 중요한 기술인 이유

스퍼터링은 단순한 실험실의 호기심이 아닙니다. 그것은 현대 제조의 기초 기술입니다. 다른 증착 방법보다 독특한 이점을 제공하기 때문에 널리 사용됩니다.

비교할 수 없는 제어 및 정밀도

스퍼터링은 최종 필름의 특성을 정밀하게 제어할 수 있게 합니다. 가스 압력, 전압, 온도와 같은 요소를 관리함으로써 엔지니어는 필름의 밀도, 결정립 크기 및 형태를 미세하게 조정하여 정확한 사양을 충족시킬 수 있습니다.

광범위한 산업 응용 분야

스퍼터링의 다재다능함은 수많은 산업 분야에서의 응용에서 분명하게 드러납니다. 유리 위에 반사 방지 코팅을 만들고, 컴퓨터 하드 디스크 및 DVD에 금속층을 증착하며, 반도체 산업에서 집적 회로를 처리하는 데 필수적입니다.

고순도, 고품질 필름

스퍼터링은 진공에서 발생하는 물리적 기상 증착(PVD) 공정이므로, 다른 방법에서 흔히 발생하는 화학 반응 및 오염 물질을 피할 수 있습니다. 이는 기판에 대한 접착력이 강한 매우 순수하고 밀도가 높은 코팅을 생성합니다.

장단점 이해하기

강력하지만, 스퍼터링은 독특한 이점을 위해 선택되는 특정 도구입니다. 그 작동상의 제약 조건을 이해하는 것이 그 역할을 이해하는 데 중요합니다.

진공 기반 공정입니다

고진공 환경이 필요하다는 것은 스퍼터링 장비가 복잡하고 상당한 자본 투자를 의미한다는 것을 뜻합니다. 이 공정은 개방된 환경에서는 수행될 수 없습니다.

증착 속도가 요인이 될 수 있습니다

일부 화학 증착 방법에 비해 스퍼터링은 더 느린 공정일 수 있습니다. 일반적으로 속도와 품질 사이의 절충이 있습니다. 스퍼터링은 필름의 순도, 밀도 및 균일성이 증착의 순수한 속도보다 더 중요할 때 선택됩니다.

효율성은 물리학에 달려 있습니다

이 공정의 효율성은 물리학 법칙에 의해 지배됩니다. 충격 이온의 에너지, 질량 및 각도, 그리고 타겟 원자의 결합 에너지는 모두 "스퍼터 수율"—입사 이온당 방출되는 원자 수—에 영향을 미칩니다.

목표에 맞는 올바른 선택

증착 방법의 선택은 전적으로 원하는 결과에 달려 있습니다. 스퍼터링은 정밀도와 품질이 가장 중요한 시나리오에서 탁월합니다.

• 고순도, 균일한 필름이 주요 초점이라면: 스퍼터링은 필름 품질이 타협할 수 없는 반도체 및 광학 부품과 같은 응용 분야에서 산업 표준입니다.
• 내구성이 뛰어나고 기능적인 코팅이 주요 초점이라면: 이 방법은 내마모성 공구 코팅, 장식용 마감재 및 태양 전지의 전도성 층을 만드는 데 선도적인 선택입니다.
• 데이터 저장 매체의 대량 생산이 주요 초점이라면: 스퍼터링의 신뢰성과 정밀도는 컴퓨터 하드 디스크 및 광학 디스크 제조의 기본 기술입니다.

궁극적으로 스퍼터링은 우리가 원자 수준에서 재료를 공학적으로 설계하여 현대 기술을 이끄는 고성능 표면을 구축할 수 있도록 합니다.

요약표:

측면	주요 세부 사항
공정 유형	물리적 기상 증착 (PVD)
핵심 메커니즘	이온 충격에 의한 운동량 전달
주요 사용 가스	아르곤
주요 장점	높은 필름 순도, 우수한 균일성, 강력한 접착력
일반적인 응용 분야	반도체 IC, 광학 코팅, 하드 디스크, 태양 전지
