세라믹의 단축 압축이란 무엇인가요? 단순 형상 대량 생산 가이드

세라믹의 단축 압축은 본질적으로 과립형 세라믹 분말을 단일 수직 축을 따라 힘을 가하여 견고한 다이 내에서 압축하는 분말 성형 방법입니다. 이 공정은 주로 위쪽 및/또는 아래쪽에서 움직이는 펀치를 사용하여 분말을 최종 소결(소결) 전에 "그린 바디"라고 알려진 응집력 있고 기하학적으로 정의된 형상으로 압축합니다.

단축 압축은 단순한 세라믹 형상을 대량으로 비용 효율적으로 생산하는 데 가장 적합한 방법입니다. 그러나 주요 과제는 한 방향에서만 압력을 가하면 부품 내부에 밀도 변화가 발생한다는 점이며, 이는 고성능 응용 분야에서 관리해야 할 중요한 요소입니다.

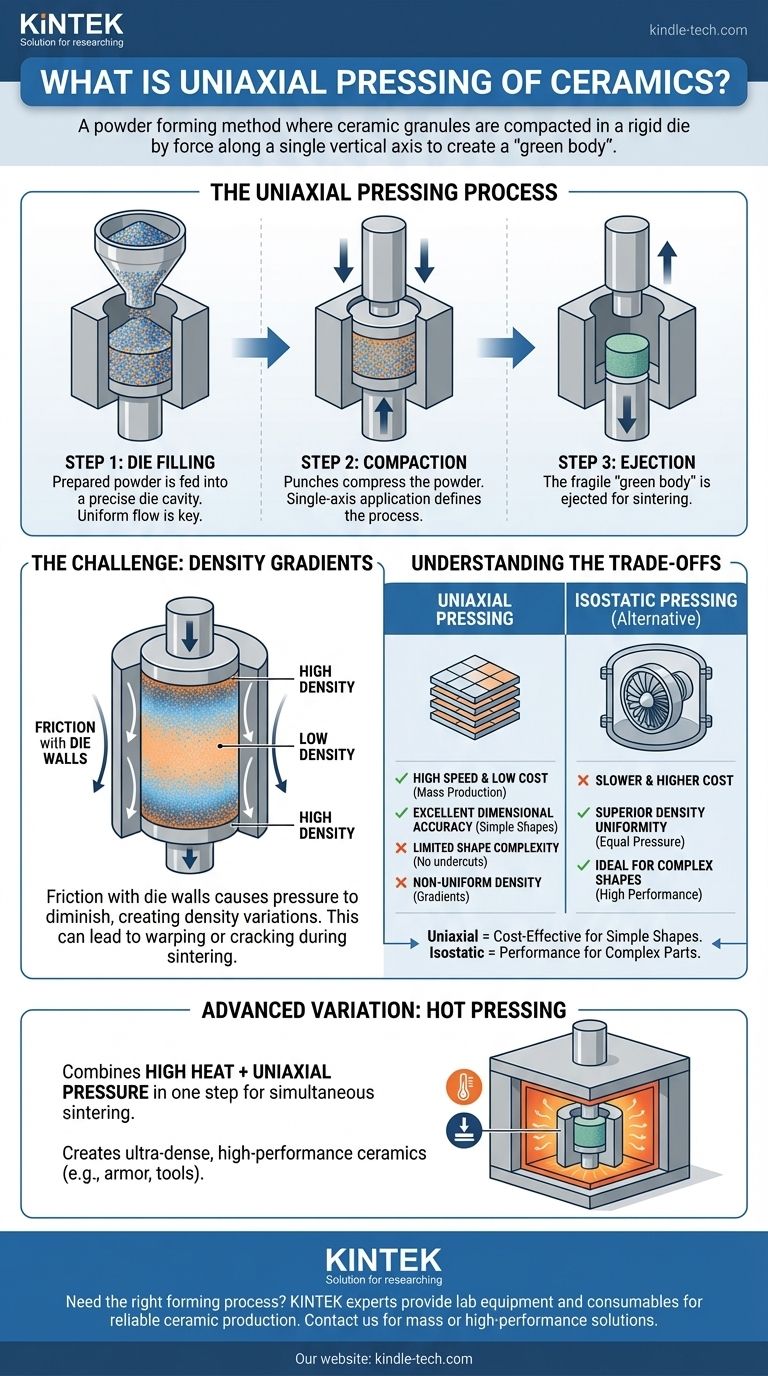

단축 압축 작동 방식

단축 압축은 기계적으로 간단하고 자동화가 매우 쉬운 공정으로, 광범위한 산업적 사용의 원천입니다. 전체 사이클은 세 가지 기본 단계로 나눌 수 있습니다.

1단계: 다이 충전

이 공정은 준비된 세라믹 분말 또는 과립의 정확한 부피가 경화 강철 또는 탄화물 다이 캐비티에 공급되는 것으로 시작됩니다. 이 분말의 일관성과 유동성은 다이가 균일하게 채워지는 것을 보장하는 데 중요합니다.

2단계: 압축

하나 이상의 펀치가 수직으로 움직여 다이 내부의 분말을 압축합니다. 가장 간단한 설정에서는 단일 상단 펀치가 아래로 움직입니다. 더 발전된 프레스는 상단 및 하단 펀치를 모두 사용하여 서로를 향해 움직여 밀도 균일성을 향상시킵니다. 단축(uniaxial)이라는 용어는 이 단일 축의 압력 적용을 의미합니다.

3단계: 배출

원하는 압축 압력에 도달하면 상단 펀치가 후퇴합니다. 새로 형성된 부품인 취약한 "그린 바디"는 하단 펀치에 의해 다이 캐비티 밖으로 밀려납니다. 이 그린 바디는 취급하기에 충분한 강도를 가지고 있지만, 최종 밀도와 강도를 얻기 위해서는 후속 고온 소결 단계가 필요합니다.

결정적인 과제: 밀도 구배

단축 압축의 결정적인 한계는 생성되는 불균일한 밀도입니다. 이 현상은 공정 물리학의 직접적인 결과입니다.

마찰의 역할

펀치가 분말을 압축할 때 세라믹 과립과 견고한 다이 벽 사이에 마찰이 발생합니다. 이 마찰은 가해지는 압력에 저항하여 분말 기둥을 통과하면서 힘이 감소하게 합니다.

피할 수 없는 결과

움직이는 펀치에 가장 가까운 분말은 더 높은 밀도로 압축되는 반면, 부품의 중간(펀치 면에서 가장 멀리 떨어진) 분말은 압력을 덜 받아 더 낮은 밀도를 유지합니다. 이는 그린 바디 내부에 예측 가능한 밀도 구배를 생성합니다.

최종 특성에 미치는 영향

이러한 밀도 변화는 최종 소결 단계에서 차등 수축을 유발하기 때문에 문제가 됩니다. 밀도가 낮은 영역은 밀도가 높은 영역보다 더 많이 수축하여 뒤틀림, 균열 또는 내부 응력을 유발하여 궁극적으로 최종 세라믹 부품의 기계적 무결성을 손상시킬 수 있습니다.

절충점 이해

성형 방법을 선택하려면 특히 주요 대안인 등방 압축과 비교할 때 그 장점과 단점을 이해해야 합니다.

장점: 속도 및 비용

단축 압축은 매우 빠르며, 사이클 시간은 종종 몇 초 단위로 측정됩니다. 이는 세라믹 타일, 기판 및 단순 절연체와 같은 부품의 대량 생산에 매우 적합하여 단위당 비용을 절감합니다.

장점: 치수 정확도

견고하고 정밀하게 가공된 다이를 사용하면 부품의 방사형 치수(폭과 길이)를 탁월하게 제어할 수 있습니다. 이는 부품 간 높은 반복성을 제공합니다.

한계: 형상 복잡성

이 공정은 다이에서 쉽게 배출될 수 있는 일정한 단면을 가진 형상으로 제한됩니다. 언더컷이나 횡단 구멍과 같은 특징은 직접 생산할 수 없습니다.

한계: 밀도 균일성

이것이 핵심 약점입니다. 유체 매체를 통해 모든 방향에서 압력을 균등하게 가하는 등방 압축은 훨씬 더 균일한 그린 바디를 생산합니다. 이는 일관된 재료 특성이 필수적인 복잡하고 고성능 부품에 선호되는 방법입니다.

고급 변형: 열간 압축

이 기술의 특수 버전인 열간 압축은 단축 압력과 고온을 단일 단계로 결합합니다.

열과 압력의 결합

열간 압축에서는 다이와 분말 어셈블리가 제어된 분위기 용광로에서 가열됩니다. 압력은 냉간 공정과 마찬가지로 단축으로 가해지지만, 소결을 유발할 만큼 충분히 높은 온도에서 가해집니다.

소결의 이점

열과 압력의 동시 작용은 치밀화 과정을 극적으로 돕습니다. 이는 기존 소결로는 달성하기 어려운 거의 완전한 밀도와 매우 미세한 결정립 미세 구조를 가진 세라믹 부품 생산을 가능하게 합니다.

고성능 응용 분야

열간 압축은 탄화붕소(B₄C) 갑옷, 질화규소(Si₃N₄) 절삭 공구 및 치밀화하기 어려운 기타 고급 기술 세라믹과 같은 고급 재료를 만드는 데 사용됩니다.

응용 분야에 적합한 선택

올바른 성형 공정을 선택하는 것은 부품 품질, 성능 및 비용에 직접적인 영향을 미치는 중요한 결정입니다.

• 주요 초점이 단순한 형상의 대량 생산 및 비용 효율성이라면: 단축 압축은 전자 기판, 커패시터 및 타일과 같은 품목에 가장 지배적이고 경제적인 선택입니다.
• 주요 초점이 복잡한 형상의 최대 밀도 및 기계적 신뢰성이라면: 등방 압축은 의료용 임플란트 또는 터보차저 로터와 같은 부품에 필수적인 우수한 방법입니다.
• 주요 초점이 소결하기 어려운 재료로 초고밀도 부품을 제작하는 것이라면: 열간 단축 압축은 다양한 방위 및 산업 절삭 응용 분야에 필요한 특수 공정입니다.

궁극적으로 올바른 압축 방법을 선택하려면 부품의 기하학적 복잡성과 필요한 성능 및 생산 비용의 균형을 맞춰야 합니다.

요약 표:

측면	설명
공정	단일 수직 축을 따라 힘을 가하여 다이에서 분말을 압축합니다.
주요 용도	단순 형상(타일, 기판, 절연체)의 대량 생산.
주요 장점	단순 형상에 대한 고속, 저비용 및 탁월한 치수 정확도.
주요 한계	다이 벽과의 마찰로 인한 부품 내부의 밀도 구배.
고급 변형	열간 압축은 초고밀도, 고성능 세라믹을 위해 압력과 열을 결합합니다.
