화학 기상 증착(CVD)은 기체상 재료를 활용하여 기판에 얇고 단단한 필름을 증착하는 데 사용되는 정교한 공정입니다.이 방법은 코팅 재료를 증기 형태로 반응 챔버에 도입하여 기판에서 반응하거나 분해하여 코팅을 형성합니다.이 공정은 온도, 압력 및 가스 흐름을 정밀하게 제어해야 하며, 스텝 커버리지와 반복성이 뛰어난 고품질의 균일한 코팅을 생산할 수 있어 전자, 광학, 재료 과학 등의 산업에서 널리 사용됩니다.
핵심 포인트 설명:
-

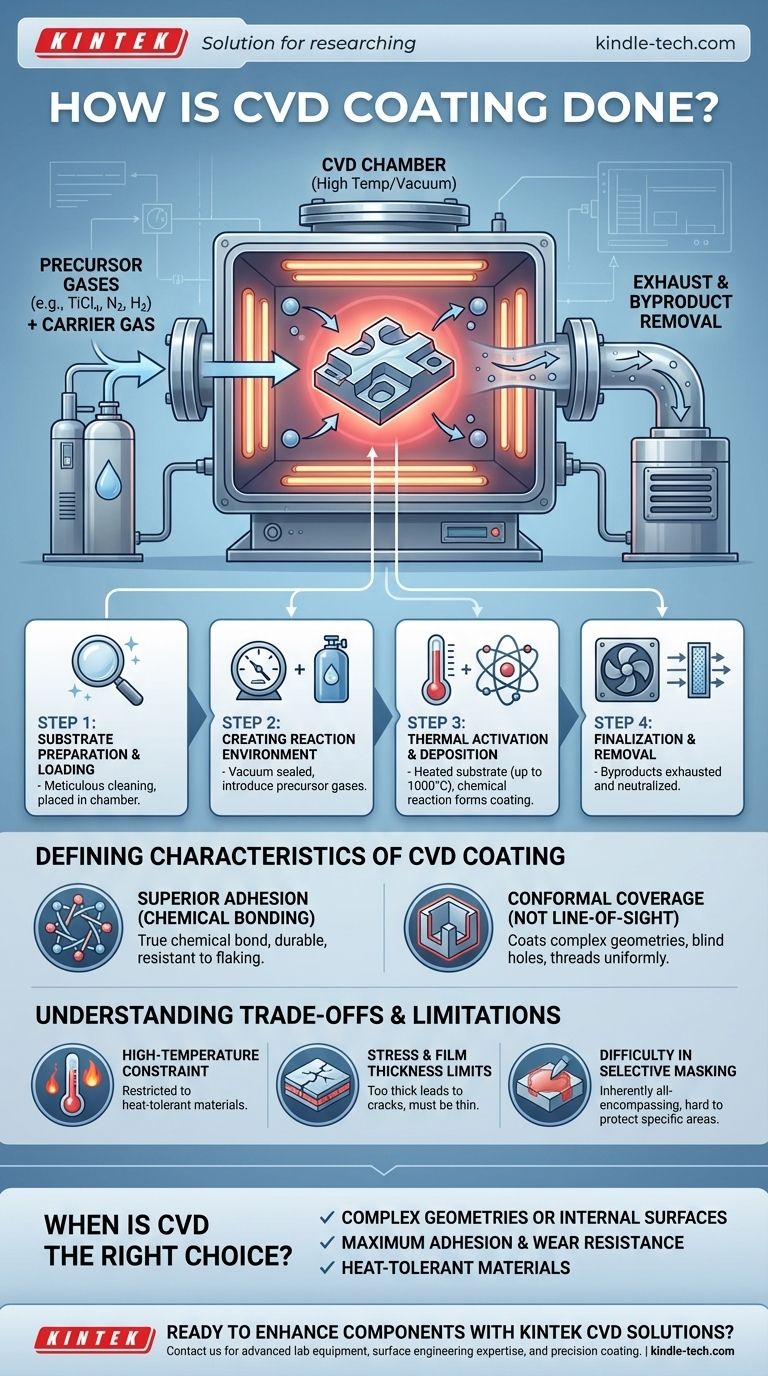

프로세스 개요:
- CVD는 기체 반응물을 활성화한 다음 화학 반응을 거쳐 기판 위에 안정적인 고체 증착물을 형성합니다.
- 반응에 필요한 에너지는 특정 용도에 따라 열, 빛 또는 방전으로 공급할 수 있습니다.
-
CVD의 구성 요소:
- 가스 공급 시스템:기체 상태의 반응물을 반응 챔버로 전달합니다.
- 반응 챔버:일반적으로 진공 조건에서 화학 반응이 일어나는 곳입니다.
- 기판 로딩 메커니즘:증착 공정 중에 기판이 올바르게 배치되고 유지되도록 합니다.
- 에너지 공급업체:화학 반응을 일으키는 데 필요한 에너지(열, 빛 또는 방전)를 제공합니다.
-
CVD 공정의 단계:
- 절제:고체 물질이 기화되는 초기 단계입니다.
- 운송:기화된 물질이 기판으로 운반됩니다.
- 반응:기체 반응물은 기판 표면에서 화학 반응을 일으킵니다.
- 증착:결과물인 고체 물질은 기판에 얇은 필름을 형성합니다.
-
온도 및 압력 제어:
- 기판 온도는 필름 형성 속도와 품질에 영향을 미치기 때문에 증착 공정에서 매우 중요합니다.
- 이 반응은 일반적으로 오염을 방지하고 균일한 증착을 보장하기 위해 진공 상태에서 진행됩니다.
-
CVD의 응용 분야:
- 전자제품:집적 회로, 커패시터 및 저항기에 유전체 필름(예: SiO2, Si3N4) 및 반도체 필름을 증착하는 데 사용됩니다.
- 광학:고품질 광학 코팅을 생산합니다.
- 재료 과학:내마모성, 부식 방지 및 기타 기능적 특성을 위한 코팅을 생성합니다.
-
CVD의 장점:
- 반복성:여러 배치에서 일관된 품질을 보장합니다.
- 단계 범위:복잡한 형상에도 균일한 코팅을 제공합니다.
- 다용도성:금속, 반도체, 유기 화합물 등 다양한 물질을 증착할 수 있습니다.
-
다이아몬드 합성의 CVD 예시:
- 얇은 시드 다이아몬드를 밀폐된 챔버에 넣고 고온(최대 800°C)에 노출시킵니다.
- 챔버는 탄소가 풍부한 가스 혼합물(예: 수소 및 메탄)로 채워집니다.
- 이온화는 가스의 분자 결합을 끊어 순수한 탄소가 다이아몬드 씨앗에 달라붙을 수 있도록 합니다.
- 탄소가 축적되면 씨앗 다이아몬드와 원자 결합을 형성하여 새롭고 더 큰 다이아몬드가 만들어집니다.
-
환경 고려 사항:
- CVD는 진공 조건에서 자주 발생하고 폐기물을 최소화하도록 설계할 수 있기 때문에 다른 코팅 기술에 비해 환경 친화적입니다.
요약하면, CVD는 박막을 증착하는 다양하고 정밀한 방법으로 반복성과 스텝 커버리지가 뛰어납니다.다양한 산업 분야에 걸쳐 적용되어 현대 제조 및 재료 과학에서 중요한 기술로 자리 잡았습니다.
요약 표:
측면 | 세부 정보 |
---|---|
프로세스 개요 | 기체 반응물은 화학 반응을 통해 기판 위에 고체 침전물을 형성합니다. |
주요 구성 요소 | 가스 전달 시스템, 반응 챔버, 기판 로딩, 에너지 공급 장치. |
CVD 공정의 단계 | 절제, 이송, 반응, 증착. |
온도 제어 | 필름 품질에 중요하며 일반적으로 진공 상태에서 발생합니다. |
응용 분야 | 전자, 광학, 재료 과학. |
장점 | 반복성, 단계 적용 범위, 다용도성. |
