스퍼터링 공정의 단점은 무엇인가요? 박막 증착의 주요 한계점

스퍼터링은 매우 다재다능하고 널리 사용되는 박막 증착 기술이지만, 상당한 한계가 없는 것은 아닙니다. 주요 단점은 공정 속도, 재료 제약, 박막 오염 가능성, 그리고 고진공 공정과 관련된 본질적인 복잡성과 비용에 집중됩니다.

스퍼터링의 핵심적인 상충 관계는 다재다능함과 본질적인 물리적 한계 사이의 균형입니다. 이 공정은 단순 증발보다 느리고, 불순물이 박막에 유입될 수 있으며, 절연 재료를 처리하기 위해 특정 구성(예: RF 스퍼터링)이 필요하므로 강력하지만 보편적으로 완벽한 해결책은 아닙니다.

공정 비효율성 및 속도 제한

스퍼터링의 물리적 특성, 즉 에너지를 가진 이온으로 타겟에서 원자를 방출하는 방식은 관리해야 할 몇 가지 실제적인 비효율성을 만듭니다.

느린 증착 속도

현대의 마그네트론 스퍼터링이 속도를 크게 향상시켰지만, 기본적인 스퍼터링 기술은 본질적으로 낮은 증착 속도를 가집니다. 이온 충격과 원자 방출 과정은 많은 일반적인 금속에 대해 열 증발보다 재료를 전달하는 효율이 떨어집니다.

기판 가열

기판은 2차 전자 및 스퍼터링된 원자를 포함하여 고에너지 입자에 의해 폭격당합니다. 이러한 에너지 전달은 기판의 원치 않는 가열을 유발할 수 있으며, 이는 고분자나 민감한 전자 장치와 같은 온도에 민감한 재료를 손상시킬 수 있습니다.

높은 에너지 및 시스템 비용

스퍼터링은 에너지 집약적인 공정입니다. 진공을 유지하고, 플라즈마를 생성하며, 종종 타겟과 기판의 열을 관리하기 위한 냉각 시스템을 작동시키는 데 전력이 필요합니다. 이는 비진공 또는 단순한 열 증착 방법에 비해 운영 비용이 더 높습니다.

재료 및 기판 제약

모든 재료를 모든 유형의 스퍼터링으로 쉽거나 효과적으로 증착할 수 있는 것은 아니며, 공정 자체가 후속 제조 단계를 제한할 수 있습니다.

절연 재료의 어려움

이것은 가장 간단한 스퍼터링 방법인 DC 스퍼터링의 가장 중요한 한계입니다. 비전도성(유전체) 재료를 스퍼터링할 때, 타겟 표면에 양전하가 축적되어 결국 플라즈마의 양이온을 밀어냅니다.

타겟 중독(target poisoning)으로 알려진 이 현상은 기판을 손상시키거나 증착 공정을 완전히 중단시키는 아크(arcing)를 유발할 수 있습니다. 이로 인해 RF(무선 주파수) 스퍼터링과 같은 더 복잡하고 비싼 기술을 사용해야 합니다.

리프트-오프 공정의 어려움

스퍼터링은 타겟에서 확산적이고 비지향적인 방식으로 원자를 방출합니다. 이로 인해 마이크로패브리케이션에서 흔히 사용되는 리프트-오프 공정을 사용하여 박막을 패턴화하는 데 필요한 깨끗하고 선명한 측벽을 얻기가 매우 어렵습니다. 시선(line-of-sight) 공정인 증발은 리프트-오프에 훨씬 더 적합합니다.

상충 관계 이해: 박막 품질 및 순도

스퍼터링으로 순수하고 고품질의 박막을 얻으려면 오염원과 구조적 결함을 완화하기 위한 세심한 제어가 필요합니다.

불활성 가스 혼입

플라즈마를 생성하는 데 사용되는 불활성 가스(일반적으로 아르곤)가 성장하는 박막 내에 불순물로 갇히거나 혼입될 수 있습니다. 이러한 오염은 박막의 전기적, 광학적, 기계적 특성을 바람직하지 않은 방식으로 변경할 수 있습니다.

시스템 오염 가능성

모든 고진공 공정과 마찬가지로 스퍼터링은 오염에 취약합니다. 불순물은 챔버 내 잔류 가스나 소스 재료 자체에서 발생하여 최종 박막의 순도에 영향을 미칠 수 있습니다.

제한된 층별 제어

스퍼터링은 박막 두께와 균일성에 대한 뛰어난 제어를 제공하지만, 펄스 레이저 증착(PLD) 또는 분자선 에피택시(MBE)와 같은 기술로 가능한 진정한 원자층별 성장을 달성하기는 더 어렵습니다.

응용 분야에 맞는 선택

이러한 단점을 이해하는 것은 특정 목표에 맞는 올바른 증착 방법을 선택하는 데 중요합니다.

• 빠르고 저렴하게 단순한 전도성 금속을 증착하는 것이 주된 목표인 경우: 종종 더 빠르고 리프트-오프 패턴에 더 적합한 열 증발을 고려하십시오.
• 산화물이나 질화물과 같은 절연 재료를 증착하는 것이 주된 목표인 경우: 타겟 중독으로 인해 기본 DC 스퍼터링은 실행 가능한 옵션이 아니므로 RF 스퍼터링 또는 유사한 기술을 사용해야 합니다.
• 가능한 최고의 박막 순도와 결정질 품질을 얻는 것이 주된 목표인 경우: 가스 혼입에 유의하고 까다로운 에피택셜 응용 분야의 경우 MBE와 같은 대안을 고려하십시오.
• 온도에 민감한 기판을 코팅하는 것이 주된 목표인 경우: 기판 가열을 고려하고 강력한 냉각 시스템을 구현하거나 열 손상을 최소화하기 위해 증착 매개변수를 조정해야 합니다.

궁극적으로 올바른 증착 공정을 선택하는 것은 속도, 비용, 재료 호환성 및 최종 요구되는 박막 품질 간의 상충 관계를 명확하게 이해하는 것을 필요로 합니다.

요약표:

단점 범주	주요 문제
공정 비효율성	느린 증착 속도, 원치 않는 기판 가열, 높은 에너지 및 운영 비용.
재료 제약	절연 재료의 어려움(타겟 중독), 리프트-오프 공정과의 낮은 호환성.
박막 품질 및 순도	불활성 가스 혼입, 시스템 오염 가능성, 제한된 층별 제어.

올바른 증착 방법을 선택하는 것은 연구 성공에 매우 중요합니다. 스퍼터링의 한계(속도, 재료 호환성, 비용 등)는 금속, 산화물 또는 온도에 민감한 기판 등 특정 응용 분야에 가장 효율적이고 비용 효율적인 박막 솔루션을 찾기 위해 전문가의 지도가 필요함을 강조합니다.

KINTEK은 실험실 장비 및 소모품을 전문으로 하며 실험실 요구 사항을 지원합니다. 저희 전문가들은 이러한 상충 관계를 탐색하여 귀하의 연구에 가장 효율적이고 비용 효율적인 박막 솔루션을 찾는 데 도움을 드릴 수 있습니다.

지금 KINTEK에 문의하여 프로젝트 요구 사항에 대해 논의하고 실험실에 이상적인 증착 시스템을 찾아보십시오.

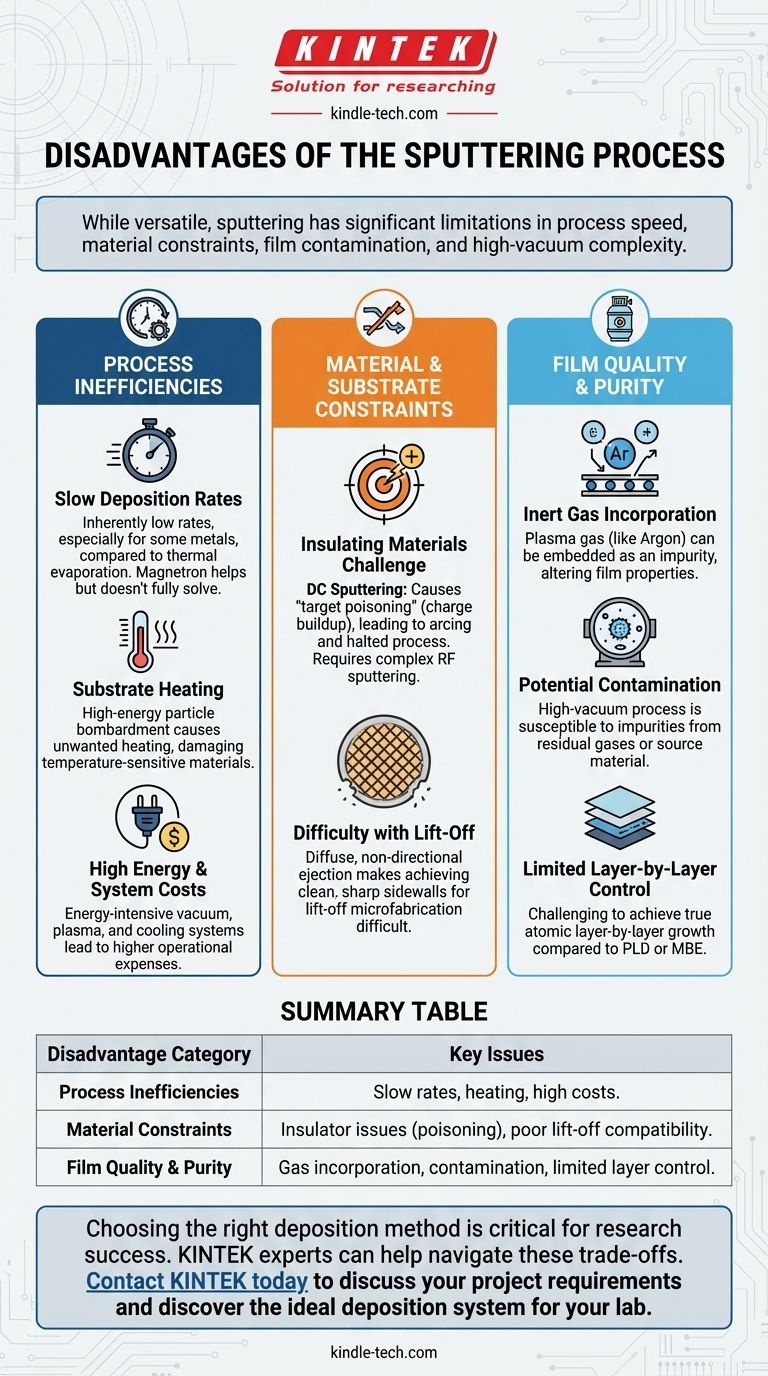

시각적 가이드
