본질적으로, 탄소 나노튜브는 주로 세 가지 뚜렷한 방법군을 사용하여 성장됩니다: 아크 방전, 레이저 절제, 그리고 화학 기상 증착(CVD). 처음 두 가지는 연구를 위한 고품질 재료 생산에 탁월한 고온 증발 기술인 반면, CVD는 타의 추종을 불허하는 확장성과 성장 공정 제어 능력 덕분에 지배적인 산업 방법입니다.
나노튜브 성장 방법의 선택은 구조적 완벽성, 생산량, 비용이라는 상충되는 요구 사항의 균형을 맞추는 중요한 공학적 결정입니다. 오래된 방법들이 순수한 나노튜브를 생산하는 반면, 화학 기상 증착(CVD)은 대부분의 현대 나노튜브 응용을 가능하게 하는 핵심 기술입니다.
고온, 고순도 방법
탄소 나노튜브(CNT)를 만드는 초기 방법은 고체 탄소를 극도로 높은 온도에서 기화시키는 것이었습니다. 이러한 기술은 재료 순도가 가장 중요한 연구 환경에서 여전히 사용됩니다.
아크 방전: 최초의 발견 방법
이 기술은 불활성 가스 분위기에서 두 탄소 전극 사이에 고전류 전기 아크를 생성하는 것을 포함합니다. 3000°C를 초과하는 강렬한 열은 양극(애노드)에서 탄소를 기화시킵니다.
기화된 탄소는 반응기의 더 차가운 표면에 재응축되어 나노튜브와 비정질 탄소 및 풀러렌과 같은 다른 탄소 부산물의 혼합물을 형성합니다.
애노드에 금속 촉매(니켈 또는 코발트 등)를 포함시키면, 단일벽 탄소 나노튜브(SWCNT)의 수율을 높이도록 공정을 조정할 수 있습니다. 촉매가 없으면 다중벽 나노튜브(MWCNT)가 주요 생성물입니다.
레이저 절제: 순도 향상을 위한 정제
레이저 절제는 동일한 기본 원리의 정제된 형태입니다. 전기 아크 대신, 소량의 금속 촉매를 포함하는 흑연 표적에 고출력 레이저 빔이 조준됩니다.
이 공정은 고온(약 1200°C)의 튜브로에서 진행됩니다. 레이저 펄스는 표적을 기화시켜 탄소와 촉매 원자의 플룸을 생성하며, 이는 불활성 가스 흐름에 의해 운반됩니다.
플룸이 냉각되면 원자들이 자가 조립되어 나노튜브를 형성합니다. 이 방법은 제어된 직경을 가진 고순도 SWCNT를 높은 수율로 생산하는 것으로 알려져 있지만, 높은 비용과 낮은 생산율로 인해 거의 전적으로 연구용으로만 사용됩니다.
화학 기상 증착(CVD): 산업 규모로 가는 길
CVD는 기화 방법과는 근본적으로 다릅니다. 원자 단위로 표면에 나노튜브를 구축하는 "상향식" 기술로, 단연코 가장 다재다능하고 확장 가능한 방법입니다.
핵심 원리: 촉매 분해

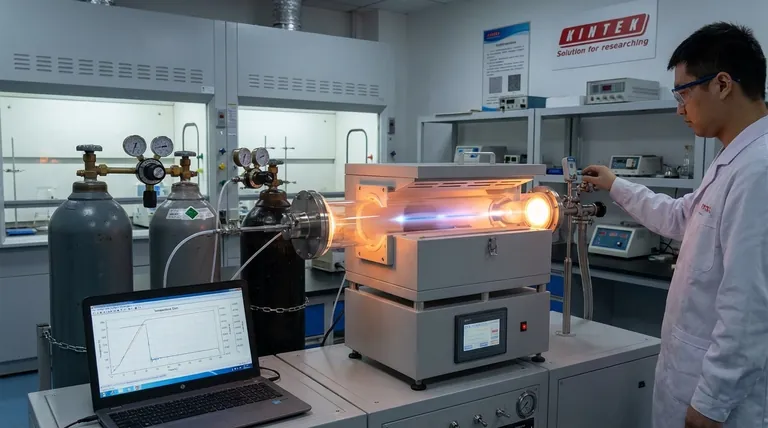

CVD 공정에서는 촉매 나노입자(일반적으로 철, 코발트 또는 니켈)의 얇은 층으로 코팅된 기판이 로에서 가열됩니다.
그 후 탄소 함유 가스인 탄화수소 원료(메탄, 에틸렌 또는 아세틸렌 등)가 반응기로 도입됩니다.
600-1200°C의 온도에서 촉매 나노입자는 탄화수소 분자를 "분해"하고, 탄소 원자가 침전되어 나노튜브의 원통형 격자를 형성합니다.
CVD가 상업 생산을 지배하는 이유
CVD의 주요 장점은 확장성입니다. 이 공정은 대규모 산업용 반응기로 확장되어 톤 단위의 나노튜브를 생산할 수 있습니다.
또한 CVD는 타의 추종을 불허하는 제어 기능을 제공합니다. 기판에 촉매를 패터닝함으로써 엔지니어는 특정 위치에 나노튜브를 성장시킬 수 있습니다. 이는 열 인터페이스, 전자 장치 및 센서 응용 분야에 필수적인 수직 정렬된 "CNT 숲"을 생성할 수 있게 합니다.
주요 CVD 변형
CVD의 유연성은 여러 특수 버전을 탄생시켰습니다. 예를 들어, 플라즈마 강화 CVD(PECVD)는 전기장을 사용하여 플라즈마를 생성하는데, 이는 더 낮은 온도에서 탄화수소 가스를 분해하고 수직 정렬된 나노튜브의 성장을 촉진하는 데 도움이 됩니다.
장단점 이해: 품질 대 확장성
어떤 단일 방법도 보편적으로 우수하지 않으며, 최선의 선택은 전적으로 의도된 응용 분야에 따라 달라집니다. 결정은 나노튜브의 구조적 품질과 생산 비용 및 양 사이의 절충안입니다.
순도 및 구조적 결함
아크 방전 및 레이저 절제는 일반적으로 더 높은 결정 품질과 더 적은 구조적 결함을 가진 나노튜브를 생산합니다. 그러나 결과물은 촉매와 비정질 탄소를 제거하기 위해 광범위하고 값비싼 정제가 필요한 원료 "그을음"입니다.
CVD로 성장된 나노튜브는 더 많은 결함을 가질 수 있으며 종종 캡슐화된 촉매 입자를 포함합니다. 많은 응용 분야에서 정제가 여전히 필요하지만, 대량 배치에서는 공정이 일반적으로 더 간단합니다.
비용 및 처리량
이것이 가장 명확한 차이점입니다. 아크 방전 및 레이저 절제는 고에너지, 저처리량 공정입니다. 이들은 비싸고 복합 재료나 배터리 전극과 같은 상업용 제품에 필요한 양을 생산하는 데 적합하지 않습니다.
CVD는 비용 효율적인 대량 생산 분야에서 독보적인 선두 주자입니다. 상업적 응용을 경제적으로 실현 가능하게 하는 가격대와 규모로 나노튜브를 생산할 수 있는 유일한 방법입니다.
제어 및 현장 성장
기판에 직접 나노튜브를 성장시키는 CVD의 능력은 독특하고 강력한 장점입니다. 이러한 현장 성장은 반도체 산업에서 통합 장치를 제작하거나 나노튜브가 보강 섬유에 직접 성장하는 고급 복합 재료를 만드는 데 필수적입니다. 다른 방법들은 나중에 혼합해야 하는 분말만 생산합니다.
귀하의 응용 분야에 적합한 선택
합성 방법을 선택하려면 최종 목표에 대한 명확한 이해가 필요합니다. 대학 연구 실험에 필요한 특성은 상업용 제품에 필요한 특성과는 매우 다릅니다.
- 순수 나노튜브 특성에 대한 기초 연구가 주된 초점이라면: 아크 방전 또는 레이저 절제는 분석을 위한 최고 품질의 가장 결정성 있는 샘플을 제공할 것입니다.
- 상업용 제품 또는 확장 가능한 응용 프로그램 개발이 주된 초점이라면: 화학 기상 증착(CVD)은 비용 효율적인 대규모 생산을 위한 유일한 산업적으로 실행 가능한 방법입니다.
- CNT를 전자 장치 또는 고급 복합 재료에 직접 통합하는 것이 주된 초점이라면: 제어된 배치 및 정렬된 성장을 위해 기판 기반 CVD 공정이 필수적인 접근 방식입니다.
품질, 규모 및 제어 사이의 이러한 핵심적인 장단점을 이해하는 것은 특정 목표를 위해 탄소 나노튜브의 놀라운 특성을 효과적으로 활용하기 위한 첫 번째 단계입니다.
요약표:
| 방법 | 주요 용도 | 주요 장점 | 주요 한계 |
|---|---|---|---|
| 아크 방전 | 연구 | 고순도, 결정성 나노튜브 | 낮은 처리량, 높은 비용 |
| 레이저 절제 | 연구 | 제어된 직경, 고순도 SWCNT | 매우 높은 비용, 낮은 생산율 |
| 화학 기상 증착 (CVD) | 산업 및 상업 | 높은 확장성, 비용 효율적, 현장 성장 | 구조적 결함이 더 많을 수 있음 |
